金橙子 Ezcad 设计加工软件用户使用手册

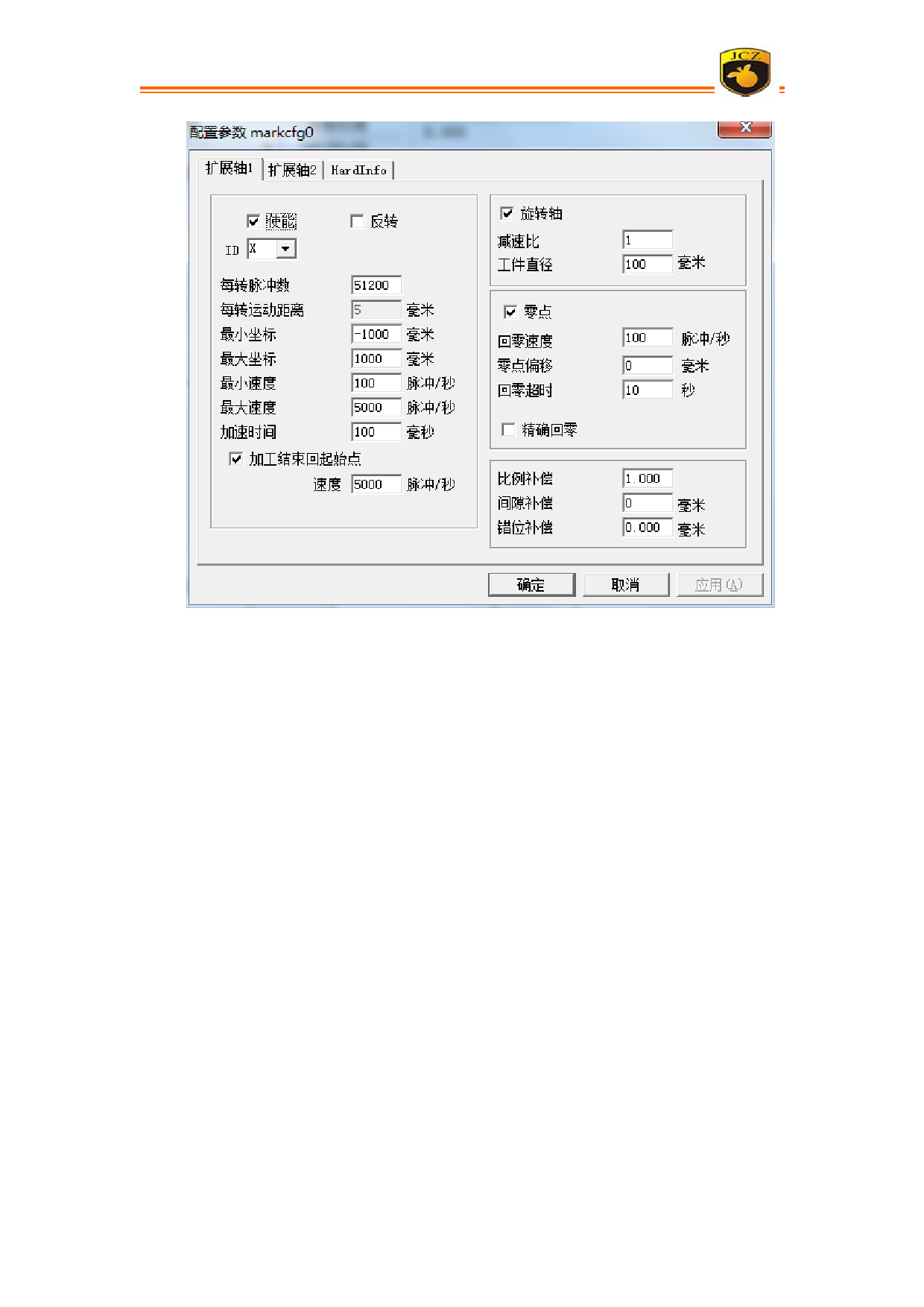

图 8-33 配置参数对话框
最小坐标：扩展轴能运动到的最小逻辑坐标。当扩展轴运动的目标坐标小于
最小逻辑坐标时系统会提示超出加工范围。
最大坐标：扩展轴能运动到的最大逻辑坐标。当扩展轴运动的目标坐标大于
最大逻辑坐标时系统会提示超出加工范围。
最小速度：扩展轴能运动的最小速度。
最大速度：扩展轴能运动的最大速度。
加速时间：扩展轴从最小速度加速运动到最大速度所需要的时间。
结束回起始点：在加工完毕时，让扩展轴移动回到加工前平台所在的位置。
旋转轴：选中表示设置当前扩展轴为旋转轴。运动方式为旋转运动否则表示
使用的是平面拼图加工或是 Z 轴定位加工。
减速比：电机如果是直接连接到转轴上则减速比为 1，如果中间有减速机构，
则为减速机构的减速比。
工件直径：当前要加工的工件的直径。如果扩展轴为旋转轴则工件直径是系
统计算运动距离的重要参数，必须按照实际准确填写。
零点：当前扩展轴是否有零点信号。当扩展轴没有使能零点信号，则扩展轴
无法建立一个绝对坐标系，所以在加工一批工件时，需要人为调整位置让每次加
工都在同一个位置加工，为了方便我们每次加工都在同一个位置加工，系统每次
加工前都把当前扩展轴位置作为默认的原点位置，当加工一个工件完毕时，系统
自动把扩展轴移动回到开始加工前的位置，这样加工每个工件都会在同一位置。
回零速度：扩展轴寻找零点信号时的运动速度。零点偏移：当前扩展轴寻找
