割尺寸的对象以拼接的方式标刻。

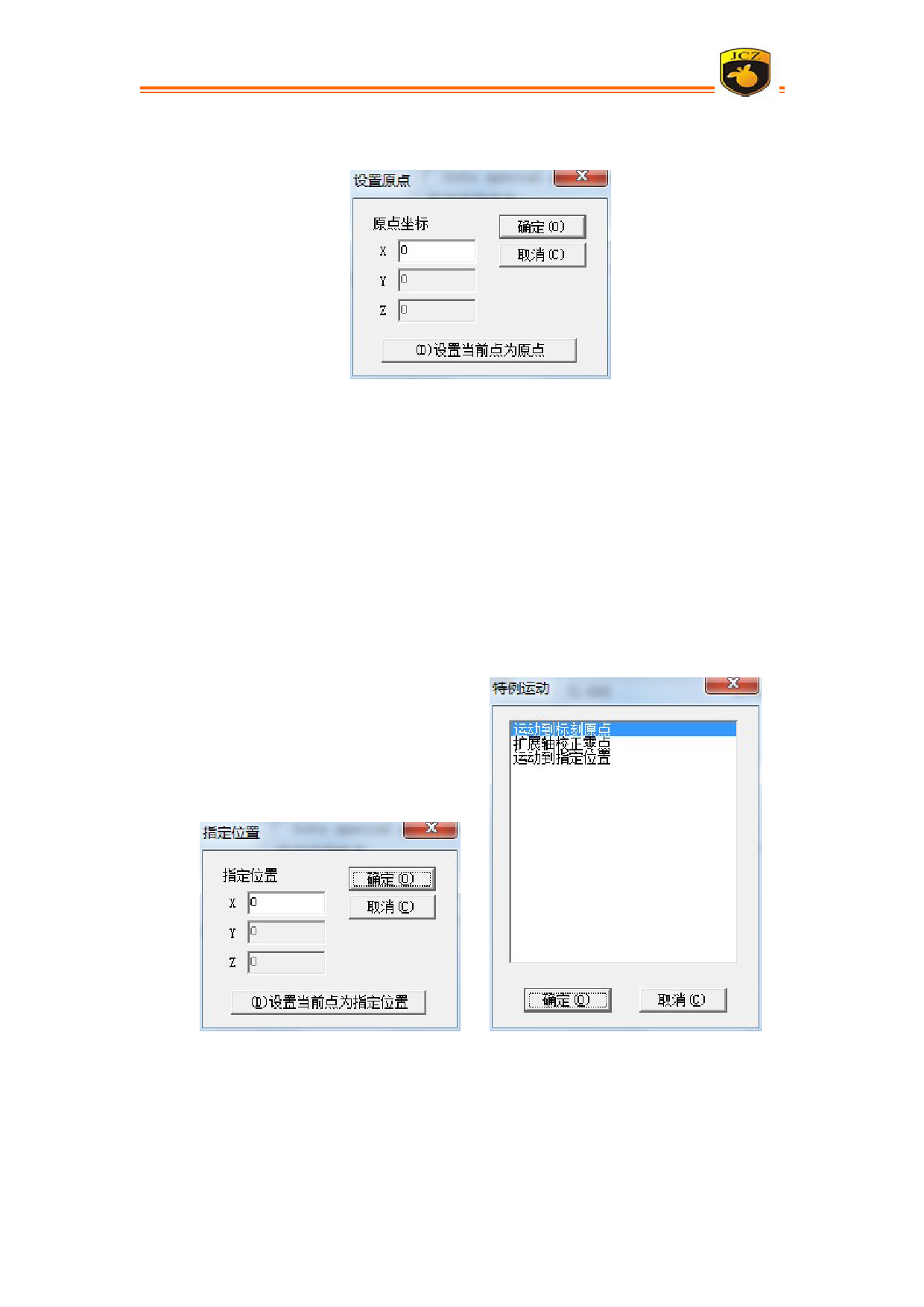

原点：当用户点击原点按钮，弹出设置原点对话框，如图 8-30 所示。
图 8-30 设置圆点对话框
在此对话框中用户可以设置当前扩展轴的原点位置。用户可在经度纬度后直
接输入原点坐标，也可以点击“（D）设置当前点为原点”按钮，自动设置当前坐
标为原点坐标。
指定位置：点击“指定位置”按钮后，弹出指定位置对话框，图 8-31 在对话
框中设定指定位置当用户点击特例运动按钮，弹出特例运动对话框，如图 8-32 所
示。
运动到标刻原点：指使当前扩展轴运动到设置的原点位置。
扩展轴校正原点：指使当前扩展轴运动自动寻找零点信号并复位坐标系。
运动到指定位置：指使当前扩展轴运动到设定的指定位置。
Go to special position when finish:当标刻结束扩展轴运动到特定位置。
图 8-31 指定位置对话框
图 8-32 特例运动对话框
设定扩展轴参数，点击图 8-23 中“参数”按钮出现图 8-33 所示对话框：
