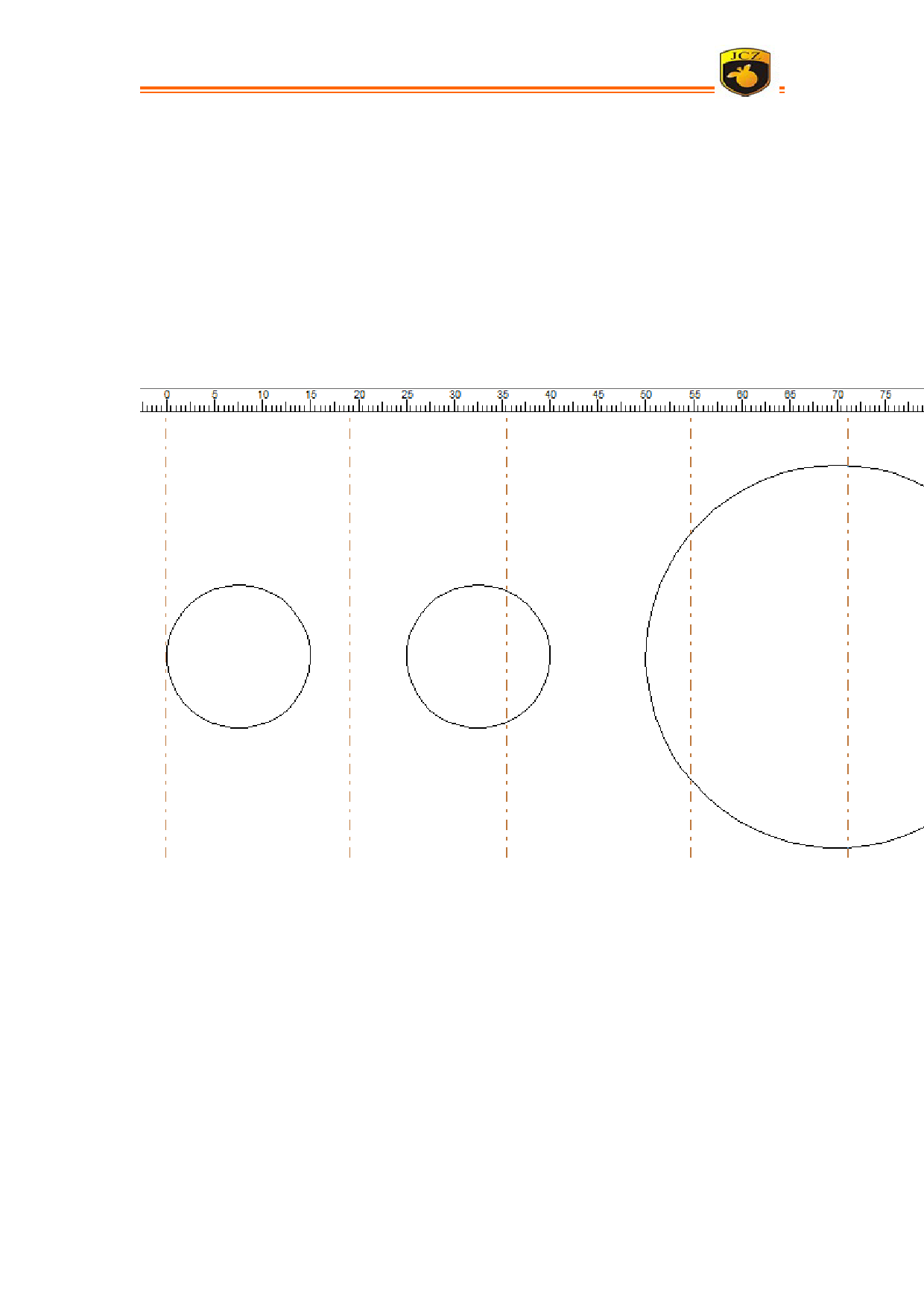

图 8-29-a 不使用强制分割时的分割示意图
图 8-29-b 使用强制分割时的分割示意图
图 8-29-b 中，由于前两个小圆的尺寸小于分割尺寸，在不使用强制分割时，
软件把他们单独一次完整打出，而后面的大圆因为尺寸大于分割尺寸，软件就会
对他进行分割。即，在不使用强制分割时，软件对每个内容进行单独计算（起始点
为每个内容的最左侧），尺寸小于分割尺寸的一次打出，尺寸大于分割尺寸的，分
多次打出。软件每次只打出在分割尺寸范围内的内容，剩余的会在电机运动后打
出。图 8-24-b 中，系统把整个文本作为一个整体从左到右进行分割标刻，无论子
对象的尺寸有多大，都把对象按照分割尺寸把图形分割成一块块相邻的图形块进
行加工。
全部整体分割：当对象列表中有多个对象的时候，将列表中所有对象作为一
个整体来按照分割尺寸加工，先标刻在分割尺寸之内的对象，然后将其余超过分
