金橙子 Ezcad 设计加工软件用户使用手册

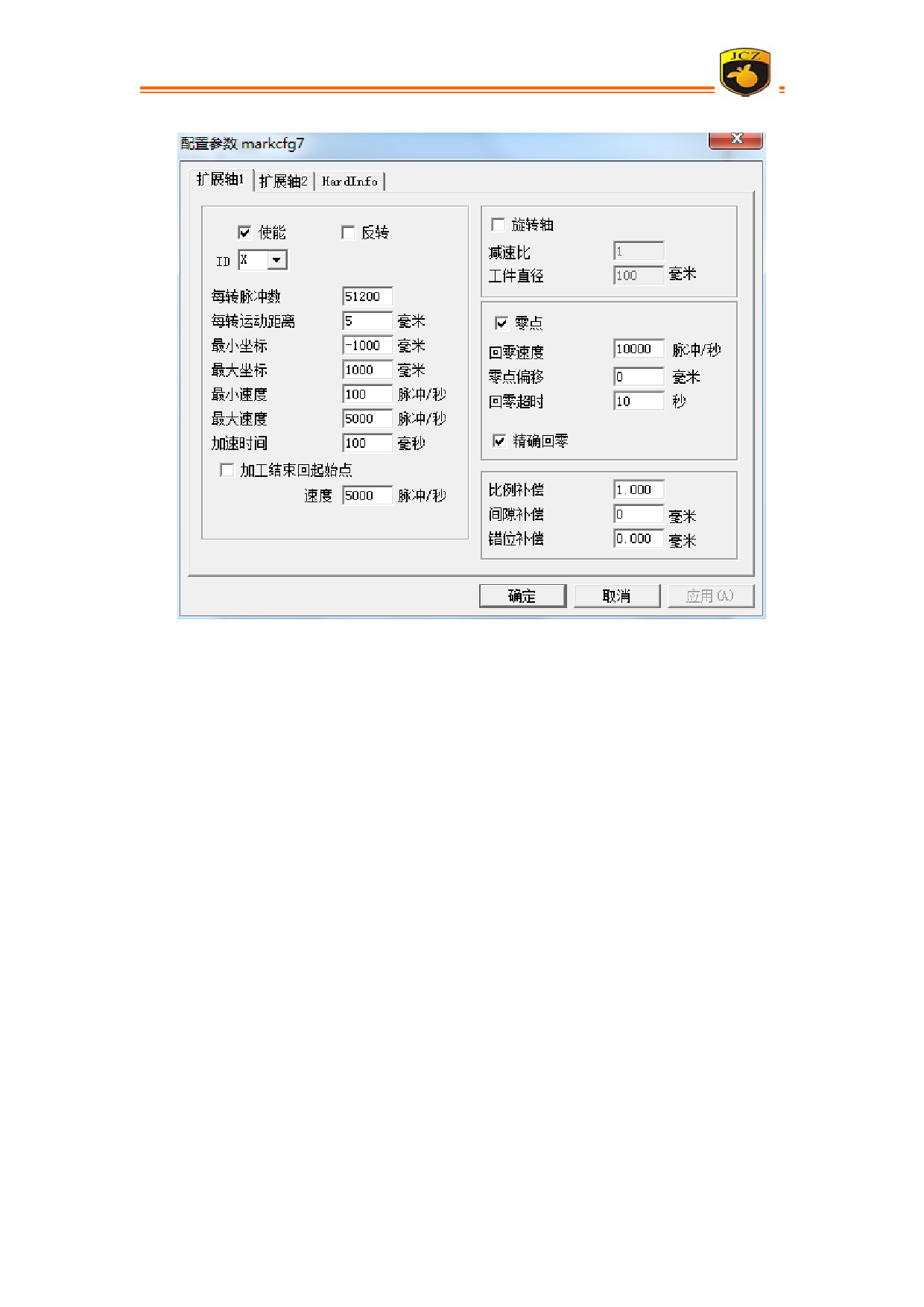

使能：使能当前扩展轴，选中此项，则表示扩展轴可用；
ID:设置当前扩展轴对应的轴号；
ID 为 X 时系统进行 X 轴方向的分割加工；
ID 为 Y 时系统进行 Y 轴方向的分割加工；
每转脉冲数：扩展轴电机旋转一周所需要的脉冲数。通过下面的公式我们就
可以计算出软件所需要的每转脉冲数 X：
X=（360/N）*n
其中：
X 表示每转脉冲数；
N 表示我们使用的电机的步距角；
n 表示的是驱动器设定的细分数；
最小坐标：扩展轴能运动到的最小逻辑坐标。当扩展轴运动的目标坐标小于
最小逻辑坐标时系统会提示超出加工范围。
最大坐标：扩展轴能运动到的最大逻辑坐标。当扩展轴运动的目标坐标大于
最大逻辑坐标时系统会提示超出加工范围。
最小速度：扩展轴能运动的最小速度。
最大速度：扩展轴能运动的最大速度。
加速时间：扩展轴从最小速度加速运动到最大速度所需要的时间。
结束回起始点：在加工完毕时，让扩展轴移动回到加工前平台所在的位置。
速度：在加工完毕后，扩展轴移动回加工前的起始加工点时的速度。
零点：当前扩展轴是否有零点信号。当扩展轴没有使能零点信号，则扩展轴
