回零速度：电机回零点时的运行最大速度。
零点偏移：设置扩展轴回零动作结束后轴向正方向偏移零点的距离。
回零超时：设定扩展轴寻找零点所用的时间。超过设定时间后系统会提示
“回零超时”。同时以此时轴所在位置为零点位置。
Accurate Zero（精准回零）：勾选后，回零时需接收三次信号才能成功回零，
不勾选时，接收一次信号即回零结束。
设置完电机参数后点击确定按钮，即可回到图 8-19 所示“超级标尺”界面。

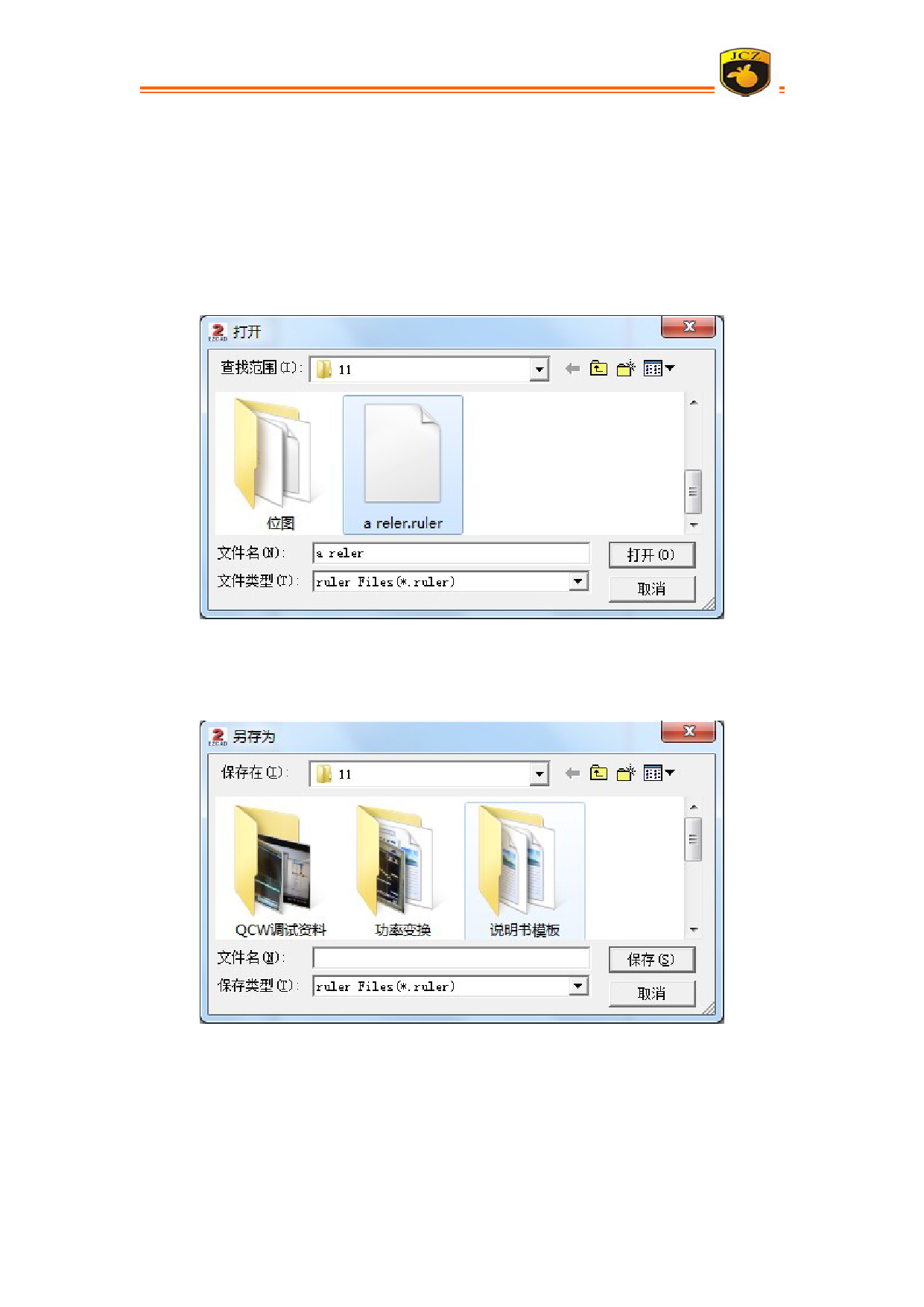

若已有做好的图形，可以直接使用“打开文件”按钮打开，如图 8-21 所示。
图 8-21 “打开”对话框
图形做好后可使用“保存文件”或“另存为”按钮进行保存。如图 8-22
所示：
图 8-22 “保存”对话框
如果要把做好的图形输出到工作空间，则点击“输出到工作空间”按
钮，就会看到图形显示在空间里了，如下图 8-23 对话框。此时可以把图形
在平面上标刻出来。
