图 8-19 配置参数对话框
直尺∕圆环尺∕圆盘尺：表示当前加工的标尺的类型，勾选后有效。

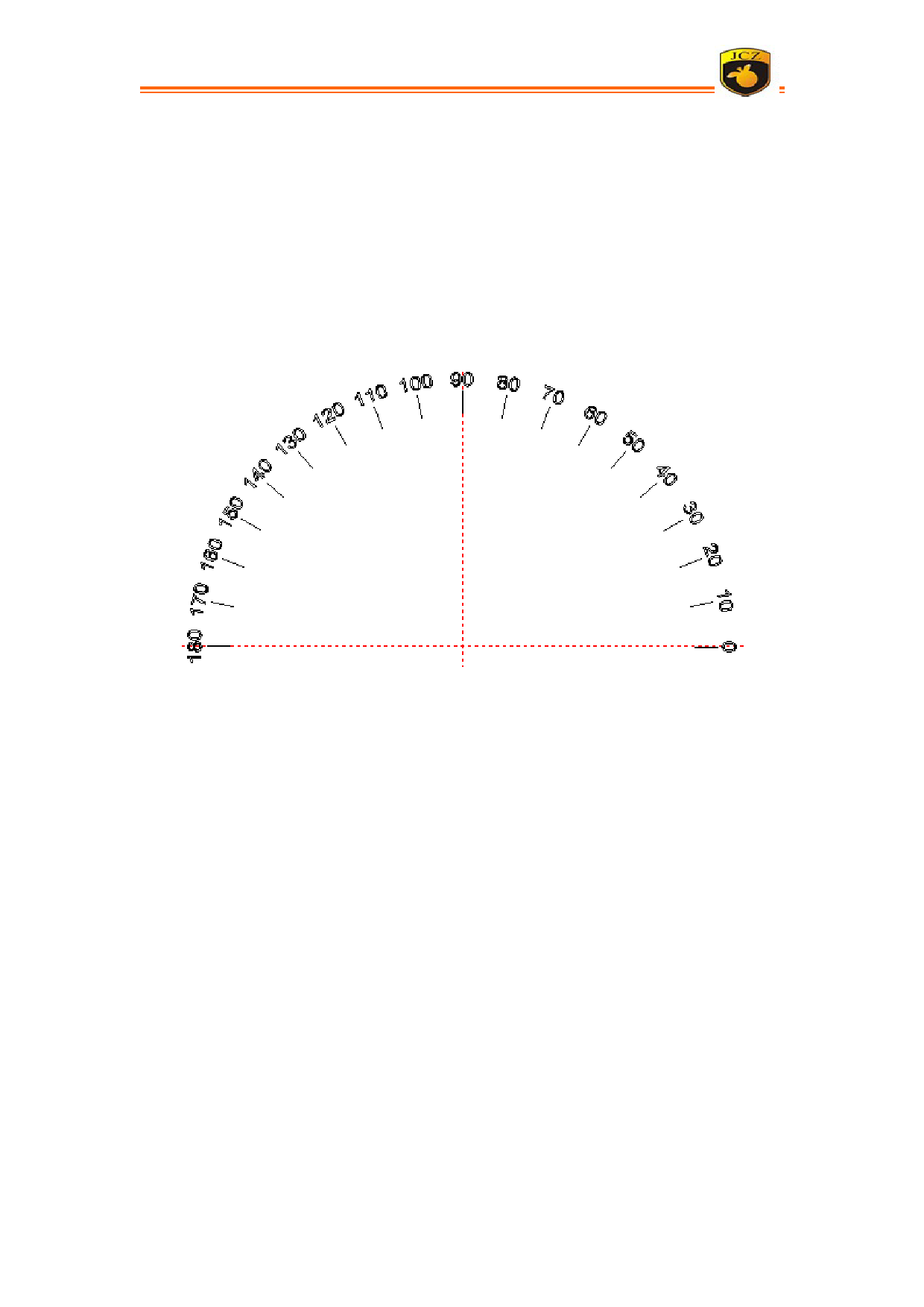

圆盘尺的部分图形如下图 8-20：
图 8-20 圆盘尺
直径：“圆环尺”或“圆盘尺”工件的实际直径大小。
反转：当电机的运转方向与实际标刻方向相反时反转电机运转方向。
每转脉冲数：电机旋转一圈需要的脉冲个数。计算公式为:
X=（360/N）*n
式中
X 表示每转脉冲数；
N 表示我们使用的电机的步距角；
n 表示的是驱动器设定的细分数；
如：若电机步距角为 1.8 度，驱动器的细分数为 16 细分，那么这一电机的每
转脉冲数为 3200。
最小速度：电机运动过程中的最小运行速度。
最大速度：电机运动过程中的最大运行速度。
加速时间：电机运行中由最小速度运动到最大速度所需时间。
加工结束回起始点：勾选指将标刻完成后电机回到开始加工前的坐标位置。
速度：在加工完毕后，扩展轴移动回加工前的起始加工点时的速度。
零点:扩展轴零点设置选项。该选项为勾选状态，表示原点开关为常开型；不
勾选状态表示原点开关为常闭型；若选项为灰色，表示设备没有零点。在软件中
扩展轴 1 的零点输入为默认 IN0 口。不用设置也不能修改。
