金橙子 Ezcad 设计加工软件用户使用手册
图 8-8 多文档标刻
增加：增加待标刻文件以及对应的输入端口设置。
图 8-9 增加文件及端口设置
删除：删除选择的文件和端口对应设置。
前移后移：改变对应设置的顺序。
修改：显示选择的文件和端口对应设置。
保存文件：将做好的对应设置保存到.mfd 类型文件中。
打开文件：打开已保存的.mfd 文件。

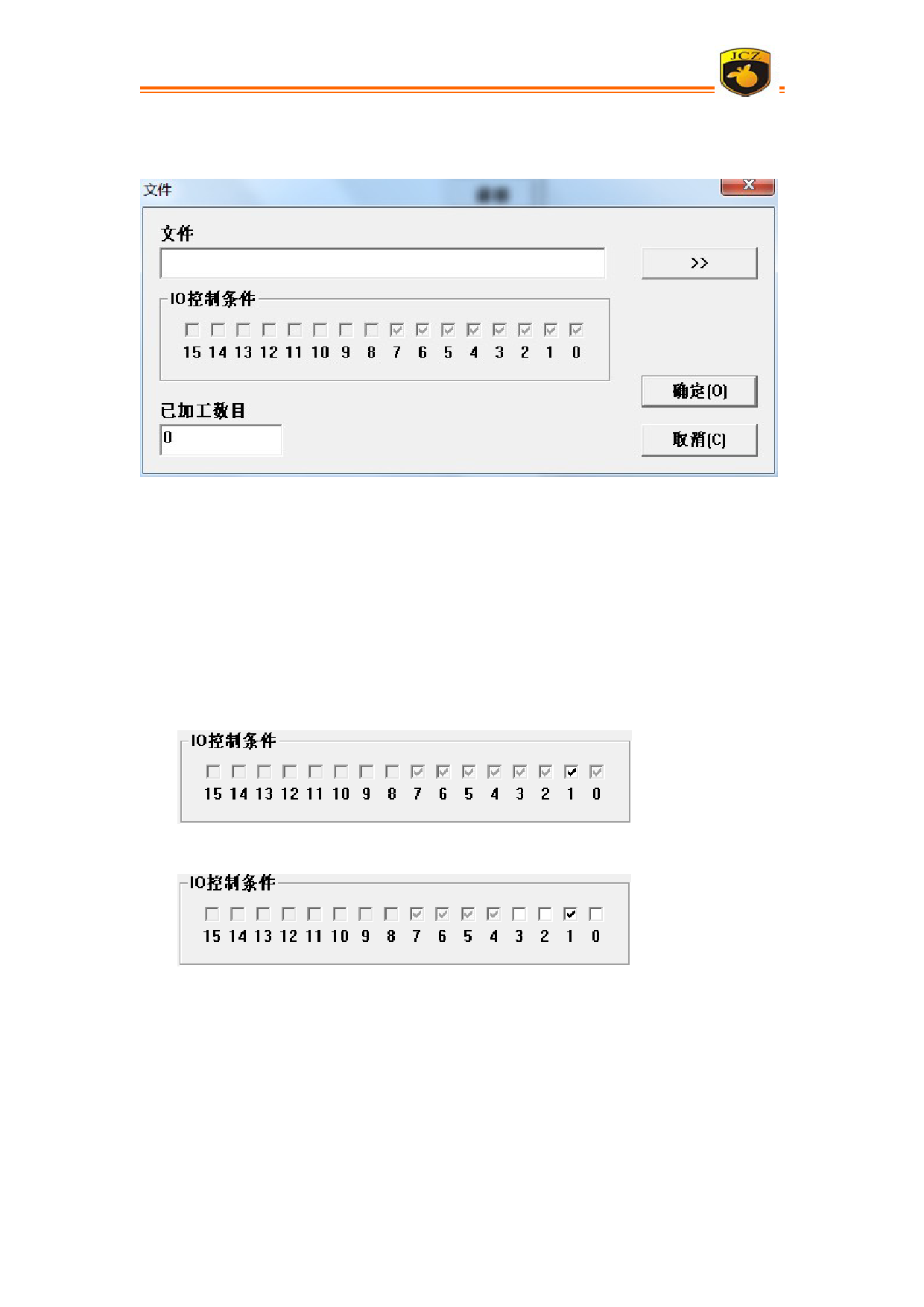

IO 控制条件：设置当前 ezd 文件的触发标刻条件
先在“端口”设置好“开始标刻输入端口”，此输入口在后面设置 ezd 文件
IO 触发条件时不可再使用。
表示此控制条件为：
当输入口 1 触发，不管其他输入端口是否触发或者存在。
表示此控制条件为：
当输入口 1 触发，输入口 0、2、3 不触发，不管其他输入端口是否触发或者存在。
设置好文件已经触发条件后，先触发“开始标刻端口”的信号，然后进入等
待标刻对话框，如图 8-10 所示：
北京金橙子科技股份有限公司
129
