金橙子 Ezcad 设计加工软件用户使用手册
8.2 旋转角度标刻 2
在“旋转角度标刻 2”中增加了“360 度标刻”选项，其它参数调节与“旋
转角度标刻”相同。如图 8-6 所示：

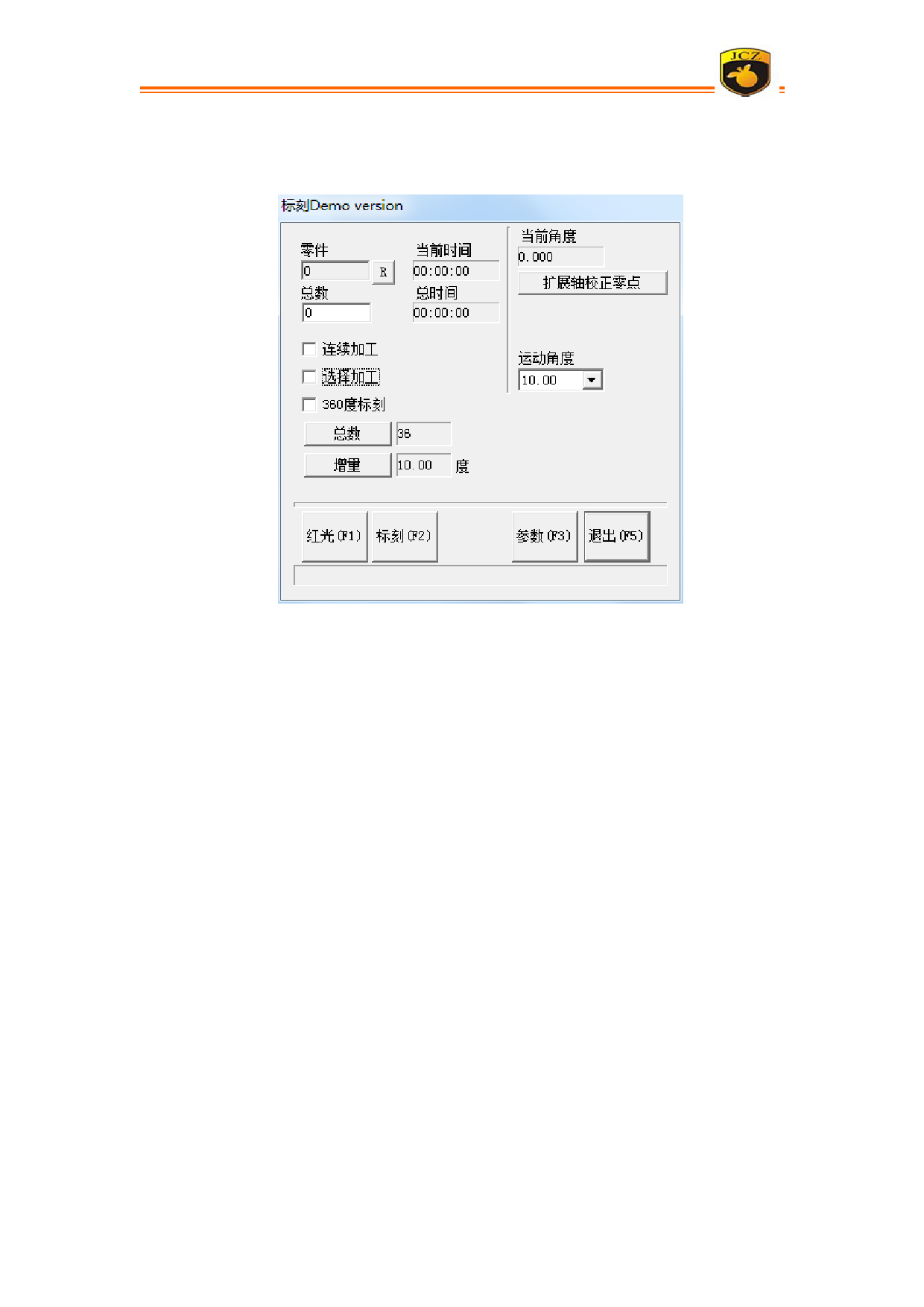

图 8-6 旋转角度标刻 2
若勾选“360 度标刻”：“360 度标刻”选项：将标刻内容正好均匀分布在工
件一周。
“总数”按钮：设定标刻内容绕工件一周的数量，即工件一周将标刻多少个
此内容。
不勾选“360 度标刻”时，会在“总数”按钮下出现“增量”按钮。
其中：
“总数”：表示将要标刻的内容数量；
“增量”：表示每标刻一个内容，电机旋转多少度，即内容之间相差的角度。
应用实例：
1.在“工作空间”上绘制标刻内容并放置到中心，确定 Z 轴为零位置。勾选
“360 度标刻”选项，将“总数”设定为 10，点击“标刻”按钮，则标刻过程为：
首先标刻一个内容，电机旋转 36 度（360/10）再标刻一个同样内容，依次向后，直
到标刻内容布满工件一周，内容为 10 个。
2.在“工作空间”上绘制标刻内容并放置到中心，确定 Z 轴为零位置。不勾
选“360 度标刻”，“总数”设定为 10，增量设定为 45 度。则标刻过程为：激光
机先标刻一个内容，然后电机旋转 45 度（设定值），再标刻一个同样内容，电机旋
转 45 度（设定值）再标刻，直到标刻 10 个内容为止。
注：接线时请注意，旋转角度标刻及旋转角度标刻 2 只能用扩展轴 X。
下边用一个实例来说明此功能模块的用法：
要在一个圆柱上标刻同一字母 a，要求绕圆柱一周均匀排列 5 个字母。
其设置如下：
北京金橙子科技股份有限公司
127
