金橙子 Ezcad 设计加工软件用户使用手册

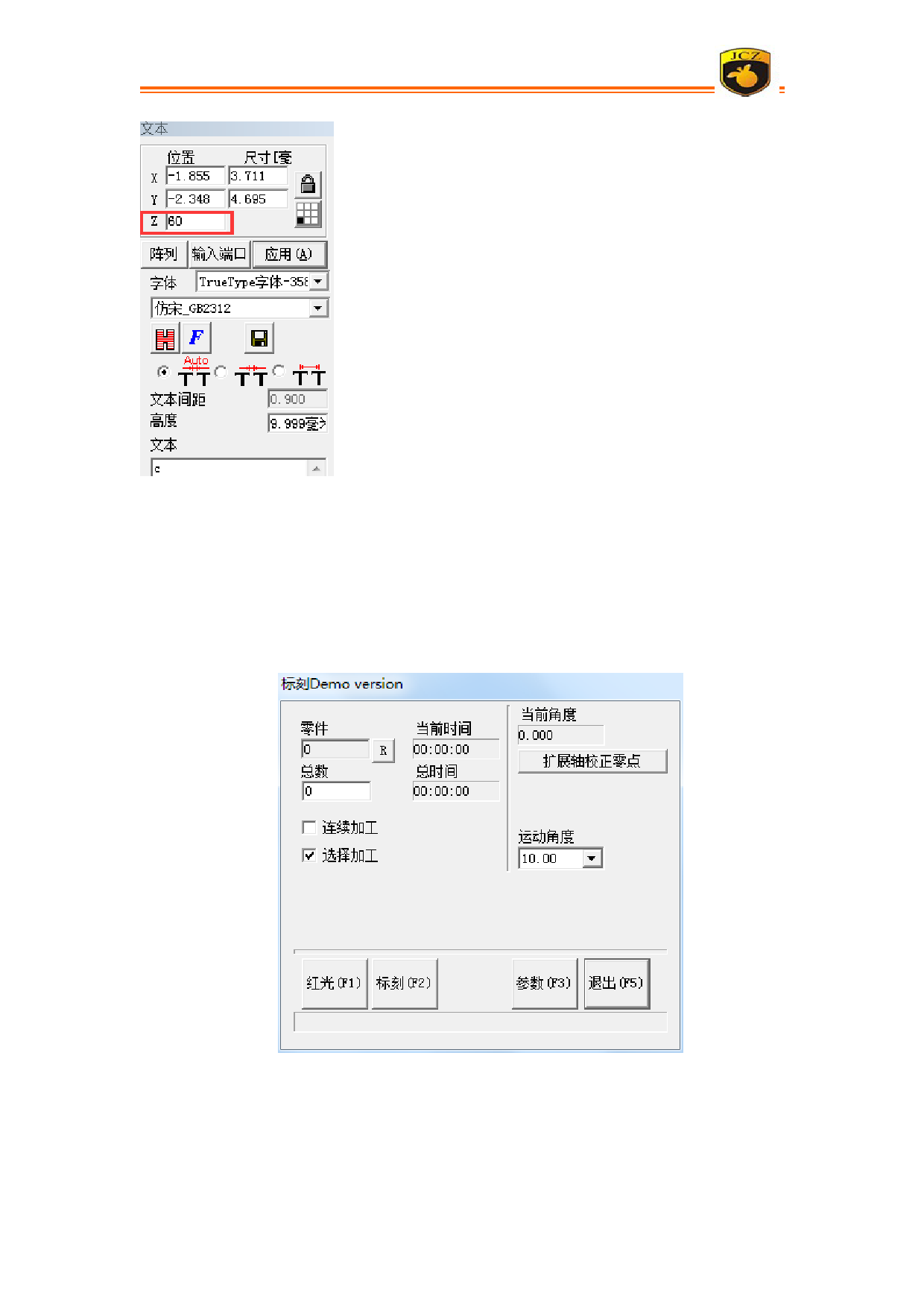

图 8-5-1 字母 a 的设置 图 8-5-2 字母 b 的设置 图 8-5-3 字母 c 的设置
2、同样的在软件工作空间中绘制字母 b，将 Z 轴位置设置为 30。设置无误后
点击“应用”按钮，并将其做“放置到原点”操作。如图 8-5-2。
3、在软件工作空间中绘制字母 c，将 Z 轴位置设置为 60。设置无误后点击
“应用”按钮，并将其做“放置到原点”操作。如图 8-5-3。
设置完毕后点击菜单栏“激光”菜单中的“旋转角度标刻”打开旋转角度
标刻对话框，如下图 8-5-4 所示：
图 8-5-4 旋转角度标刻对话框
点击“参数 F3”按钮，设置好电机参数后就可以按照设置标刻了。
北京金橙子科技股份有限公司
126
