无法建立一个绝对坐标系，所以在加工一批工件时，需要人为调整位置让每次加
工都在同一个位置加工，为了方便我们每次加工都在同一个位置加工，系统每次
加工前都把当前扩展轴位置作为默认的原点位置，当加工一个工件完毕时，系统
自动把扩展轴移动回到开始加工前的位置，这样加工每个工件都会在同一位置。
如果扩展轴使能了零点信号，则当我们使用扩展轴功能时会自动寻找零点，找到
零点后扩展轴则建立了一个绝对坐标系。如果系统没有找到零点，那么它会在
“零点超时”设定的时间结束后才正常启动扩展轴功能。这里注意：连接零点要
使用常开开关而且只能使用输入口 0。
回零速度：扩展轴寻找零点信号时的运动速度。
零点偏移：当前扩展轴寻找到零点信号后的离开零点的距离。
回零超时：设定扩展轴寻找零点时所用的时间，如果超过这个时间系统就会
提示“回零超时”。
Accurate Zero（精准回零）：勾选后，回零时需接收三次信号才能成功回零，
不勾选时，接收一次信号即回零结束。
扩展轴校正零点：当用户勾选零点时会出现该按钮，用户点击后，扩展轴自
动寻找零点。
下边列举一实例来说明此模块用法：
要在一圆柱表面标刻 a、b、c 三个字母，要求每两个字母的中心位置间隔 30
度。其软件设置如下：

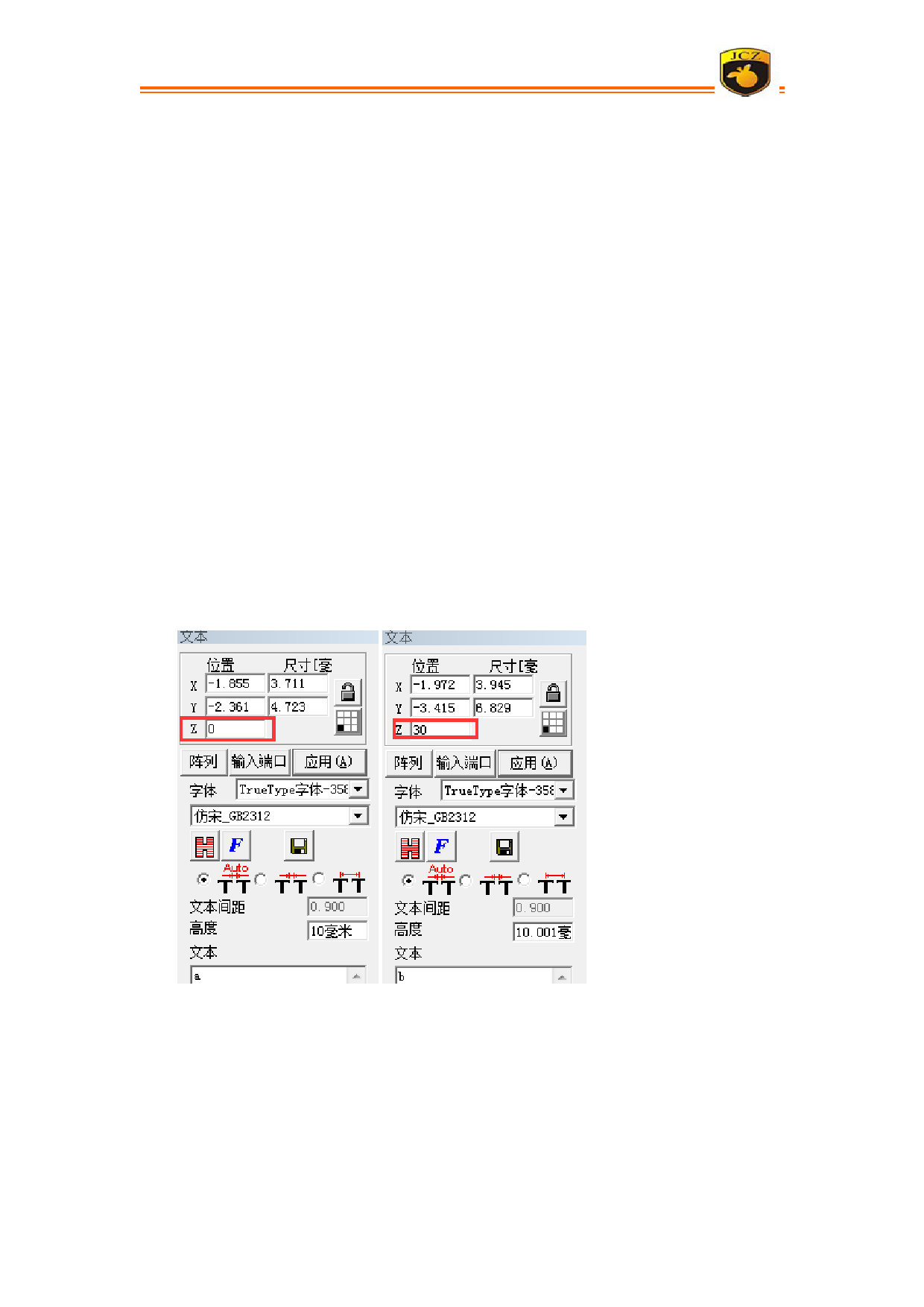

1、在软件工作空间中绘制字母 a，将 Z 轴位置设置为 0。设置无误后点击“应
用”按钮，并将其做“放置到原点”操作。如下图 8-5-1 所示：
