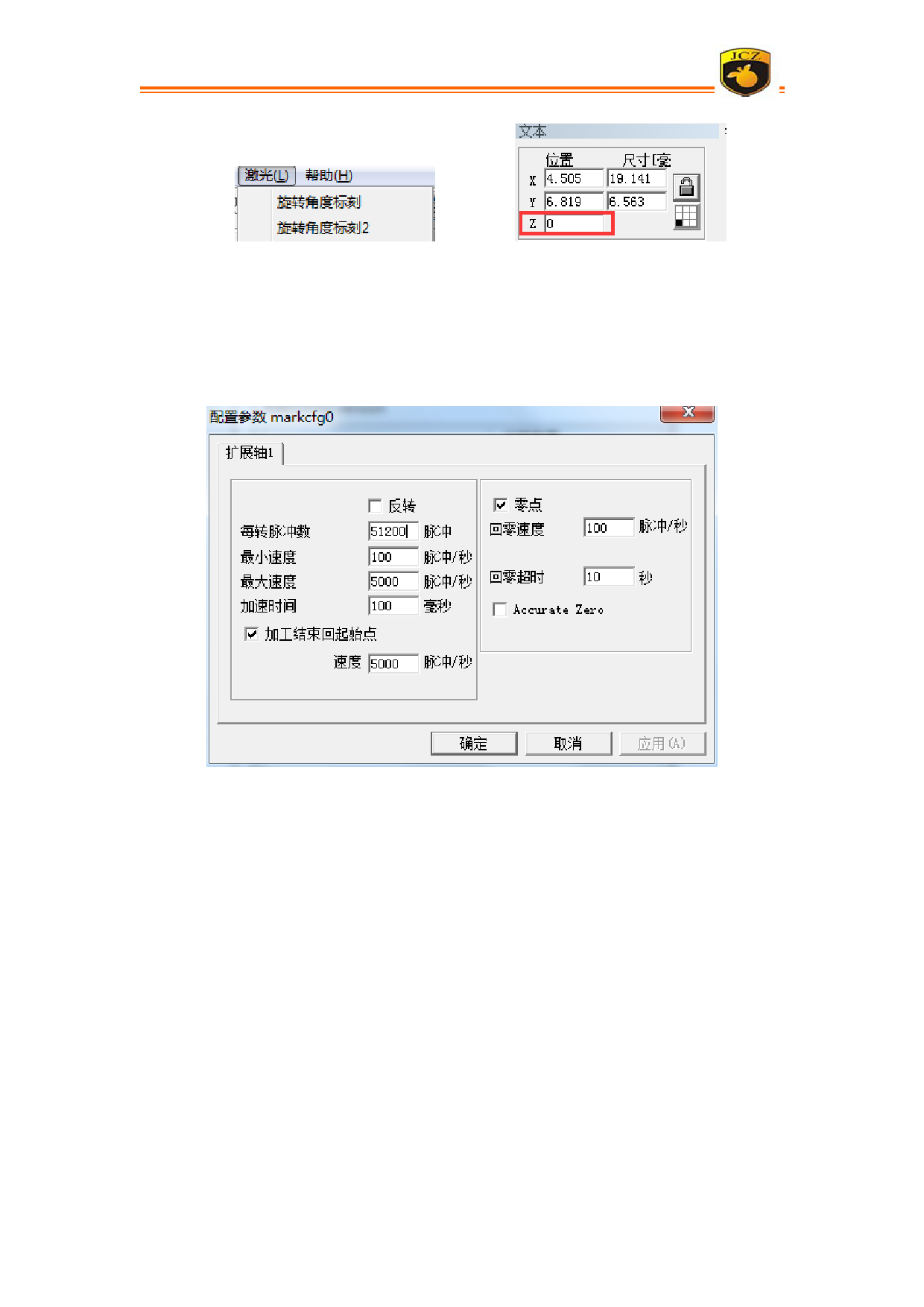

图 8-2 旋转角度标刻
图 8-3 旋转角度标刻 Z 值
“旋转角度标刻”是按照 Z 轴的角度进行旋转标刻的，所以在“工作空间”
绘制内容（图案）的时候要求将每个内容的 Z 轴位置均给定一个旋转角度，且将
每个内容都要放置到工作空间的中心位置（如图 8-3）。开始标刻后会按照每个内
容的 Z 轴角度进行旋转标刻。
其运动配置参数如下图 8-4：
图 8-4 配置参数对话框
反转：指扩展轴向相反的方向运动。
每转脉冲数：扩展轴电机旋转一周所需要的脉冲数。通过下面的公式我们就
可以计算出软件所需要的每转脉冲数 X：
X=（360/N）*n
其中
X 表示每转脉冲数；
N 表示我们使用的电机的步距角；
n 表示的是驱动器设定的细分数；
最小速度：扩展轴能运动的最小速度，为扩展轴的启动速度。
最大速度：扩展轴能运动的最大速度。
加速时间：扩展轴从最小速度加速运动到最大速度所需要的时间。
加工结束回起始点：在加工完毕时，让扩展轴移动回到加工前的起始加工点。
速度：在加工完毕后，扩展轴移动回加工前的起始加工点时的速度。
零点：当前扩展轴是否有零点信号。当扩展轴没有使能零点信号，则扩展轴
