金橙子 Ezcad 设计加工软件用户使用手册

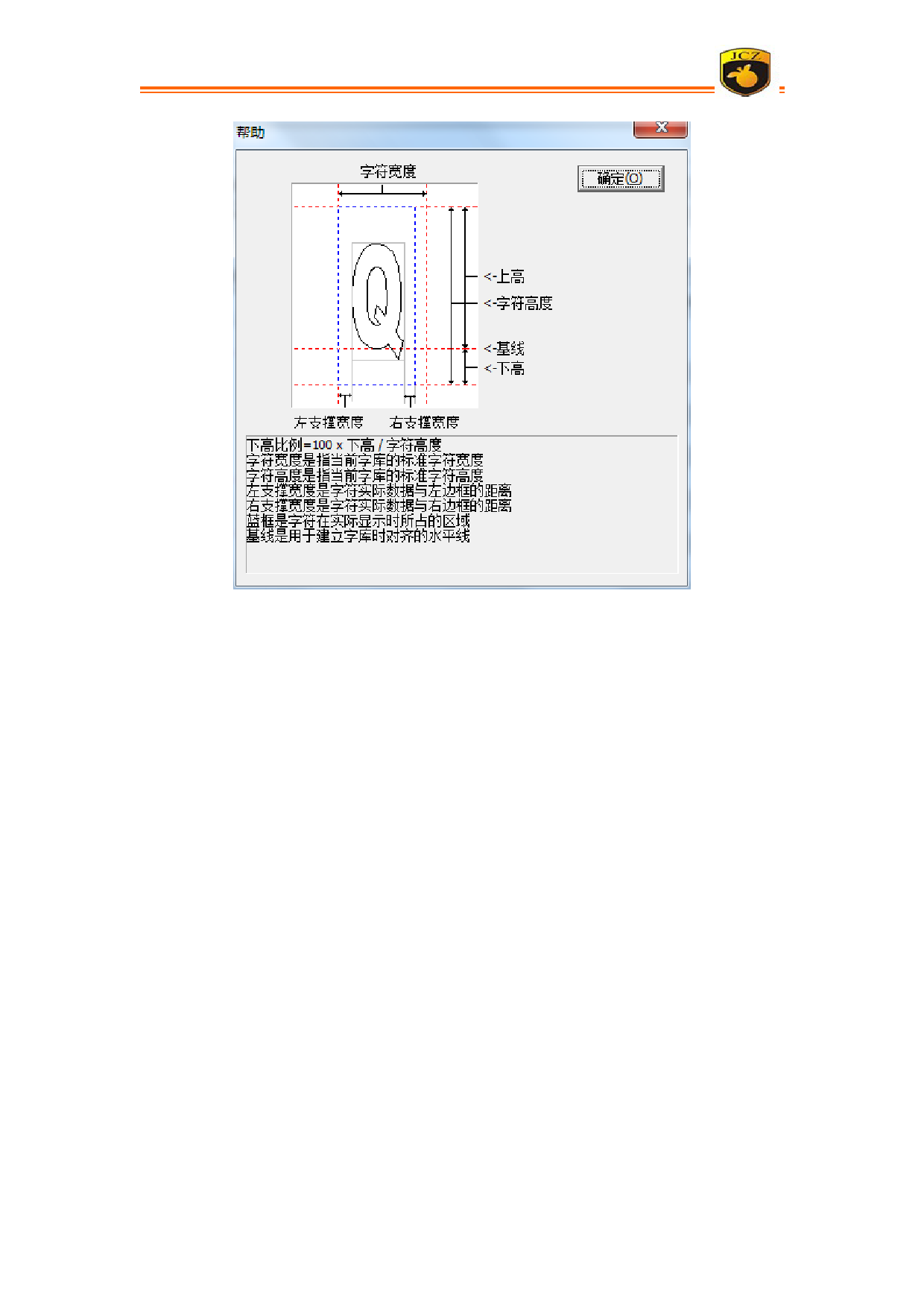

图 5-19 帮助对话框
通过图 5-19 我们可以看到，除了代表字符的图形的宽度和高度外，软件识别
字体时还包括字体的上高、下高、左支撑宽度、右支撑宽度等等，也就是说如果我
们所设计的能代表字符 Q 的图形是图 5-19 中灰色方框所划定的范围的话，那么
实际上软件在识别 Q 的图形是图 5-19 中蓝色虚线所划定的范围。其中我们所设
计的图形的宽度和高度以及左支撑宽度、右支撑宽度、上高、下高都可以通过软
件来进行更改。
jsf 字库文件名称：指需要建立或修改的字库文件的名称。
图形对应的字符：指与当前预览框里图形相对应的字符。
载入字符数据：指从字库里提取对应字符的图形。注意：这里所说到的字库和
字符都是已经存在的。
保存字符数据：指把当前预览框里的图形替换字库里对应字符的数据，如果
是新建字符则是把当前预览框里的图形保存到字库里对应字符的数据里。
比例 X:预览框里图形的 X 方向伸缩比例，改变此参数可以改变我们所设计的
能代表字符的图形的宽度，默认植为 1，增大，图形变宽；减小，图形变窄。
比例 Y:预览框里图形的 Y 方向伸缩比例，改变此参数可以改变我们所设计的
能代表字符的图形的高度，默认植为 1，增大，图形变高；减小，图形变矮。
偏移距离 Y:预览框里图形的 Y 方向偏移距离，默认植为 0，增大，图形向上移
动；减小，图形向下移动。
左支撑宽度：图形示例如图 1-2，即灰色方框左边框与蓝色方框左边框的距
离。
右支撑宽度：图形示例如图 1-2，即灰色方框右边框与蓝色方框有边框的距
