二、图形工艺
1. 引线

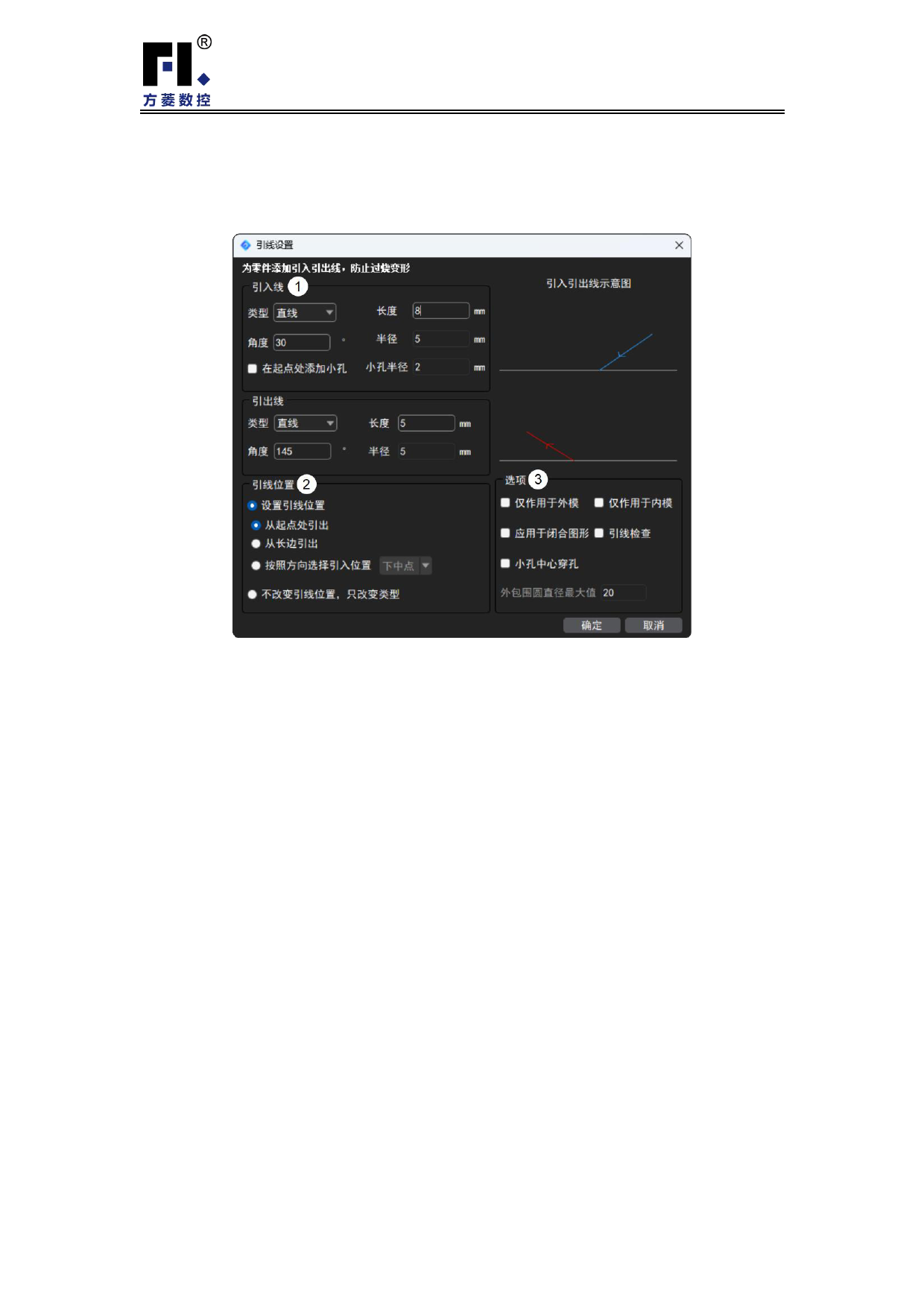

引线功能支持自动添加引线和手动添加引线。
（1）引入线和引出线设置：支持线型包括直线、圆弧以及直线+圆弧。在设置为
直线时，可以指定其长度；在设置为圆弧时，可以指定圆弧半径；而直线+圆弧
的组合则需要指定直径和圆弧半径。此外，用户还可以设置引入引出线的角度，
以及选择是否从起点引入。
（2）引线位置
从起点处引出：从零件的切割起点引入引出。从厂补引出；
从长边引出：如果零件存在不同边长，则引入引出线可以设置从零件的长边
引入引出；
按照方向选择引入位置：可以设置从零件哪个为主做引入引出线，可选项有：
左上、左中、做下、上中、下中点、右上、右中点、右下；
不改变引线位置，只改变类型：选择后，可以通过修改软件切割起点任意指
定引线位置。
（3）选项
仅作用于外模：仅对零件的外轮廓添加引线；
仅作用于内模：仅对零件的内轮廓添加引线；
应用于闭合图形：如果存在共边零件，常规添加引线方式可能会出现干涉错
误，勾选后，则可以将共边零件视为整体添加引线；
引线检查：自动检查引线添加是否存在错误，并可进行错误修正；
小孔中心穿孔：小孔中心采用穿孔切割；
