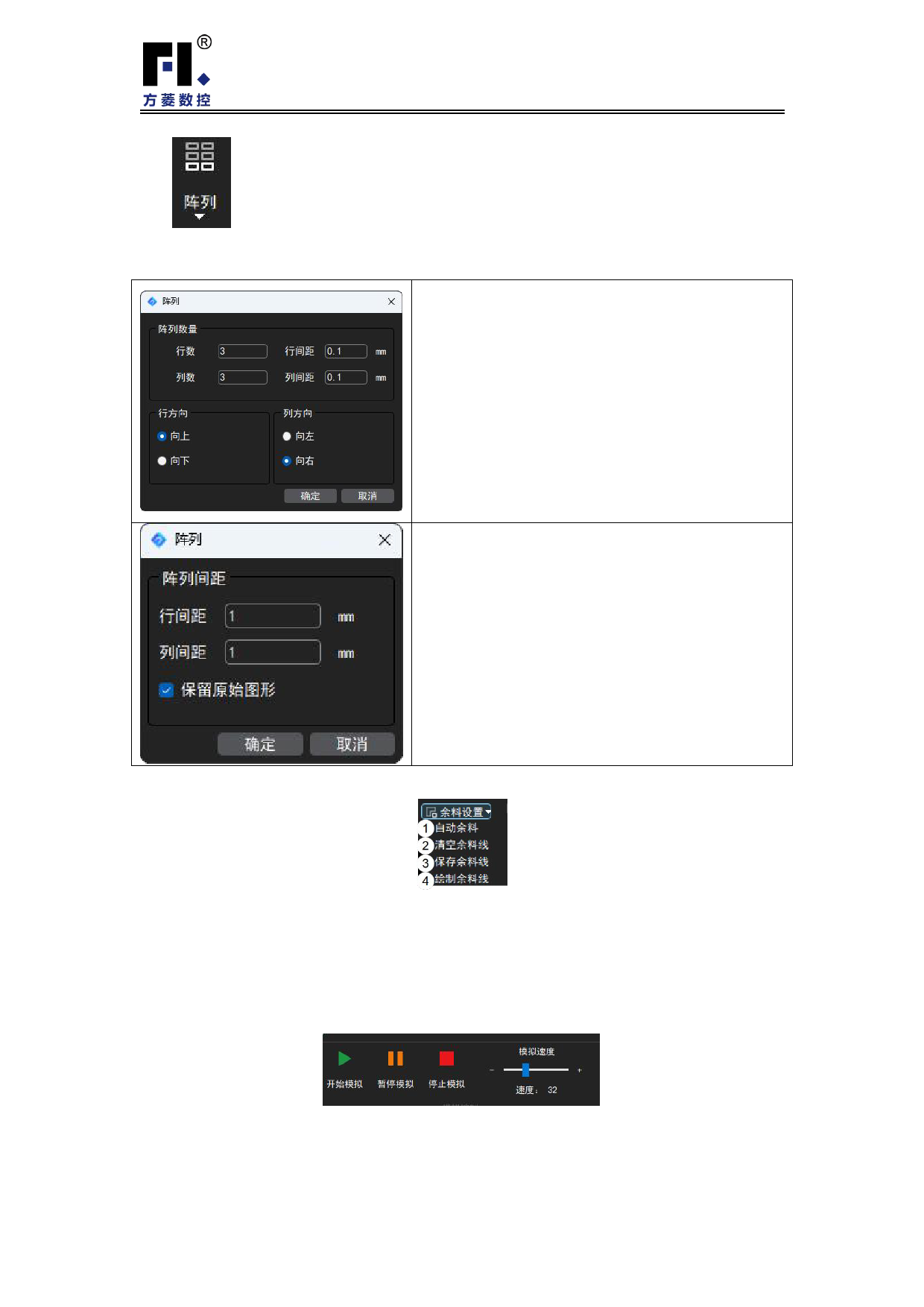

阵列图形是一种通过以指定零件为起点，沿特定方向复制指定数量图形对象
来排版的方式。
矩形阵列
以当前选中的已排版零件为起点，通过设置行
数、列数以及阵列方向，自动对当前零件进行
排版布局。
注意：行数与列数的乘积即为生成的排版零件
数量。请确保零件列表中的可用零件数量等于
或超过该数量，否则会导致阵列失败。
13.余料设置
交互阵列
选中已排版的零件，可通过鼠标点击选择排版
起点，随后拖拽鼠标实现阵列排版。排版过程
中，系统将根据可用零件总数自动调整零件数
量。
保留原始图形：勾选此选项后，选中的零件将
被保留；未勾选则会自动删除。
（1）自动余料：根据当前排版与板材空白区域，自动设置余料范围；
（2）清空余料线：清除已设置的余料范围：
（3）保存余料线：将设置的余料保存为 DXF 文件；
（4）绘制余料线：手动绘制余料范围。
14.切割模拟
软件支持针对排版板材进行切割模拟，可以调节模拟速度。
