COM
引脚 1.1、1.2、1.3、1.4、1.5、1.9 均使用该接口作为控制信号公共
1.8
控制信号公共端
端，跟数控系统的信号地相连。
COLLISION
1.9
碰撞反馈信号
碰撞信号 OC 门开路输出，最大 50mA
PE
接地线

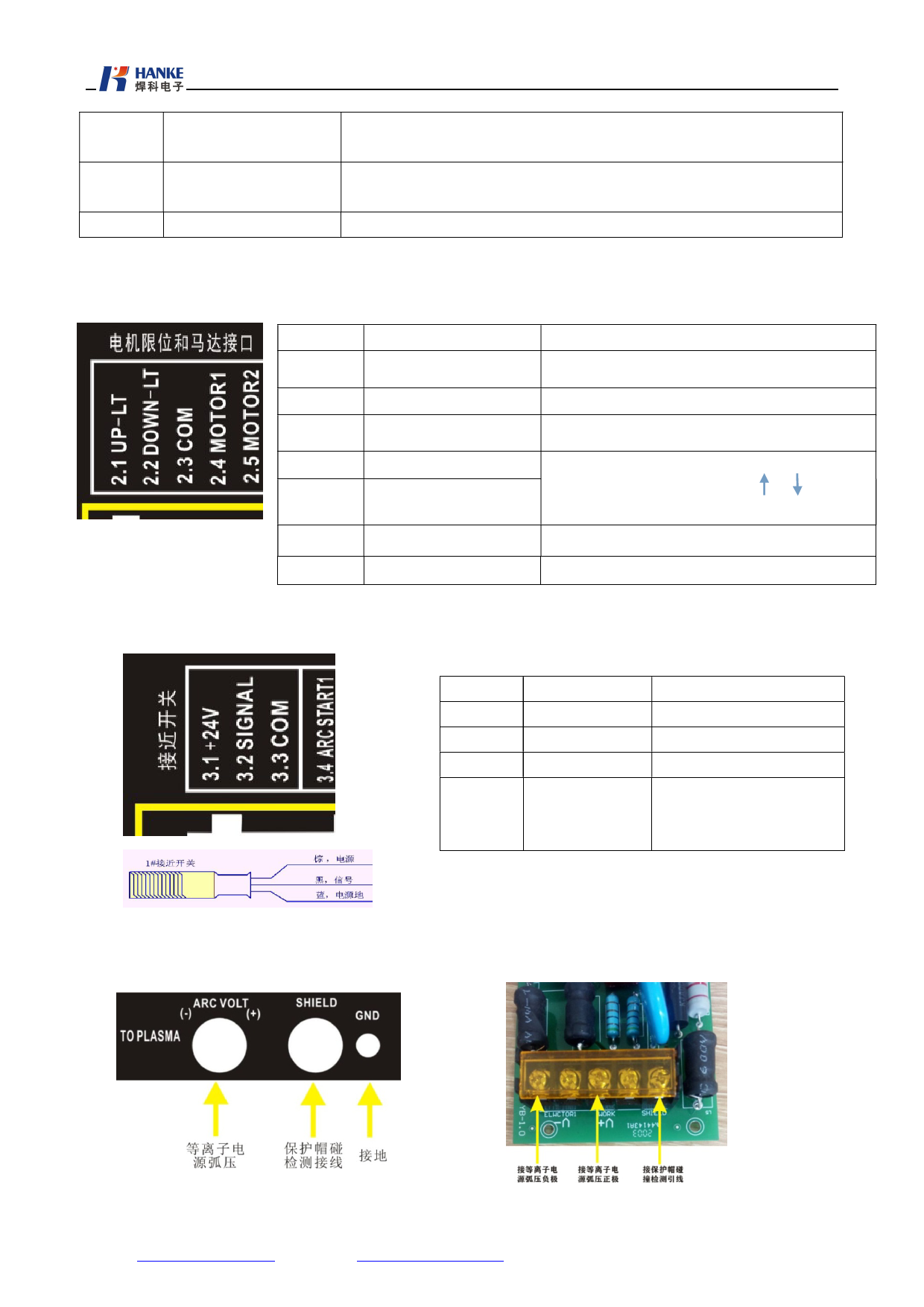

6.2 电机/限位接口/电源输入
此接口与升降小车接口、电源等相接，7 芯接线座，定义如下：
引脚编号
信号
接线说明
2.1 UP-LT 上限位输入 升降上限位输入，默认为常闭开关。
2.2 DOWN-LT 下限位输入 升降下限位输入，默认为常闭开关。
2.3 COM 限位公共端 限位开关公共端
2.4
MOTOR1 电机接口 1 24V 直流电机驱动输出,最大功率 100W（如果
电机实际运转反向与面板的“ ”“ ”键反向
2.5
MOTOR2 电机接口 2 相反时，可将电机 2 根线调换即可）。
2.6 +24V 电源+端
2.7 24VCOM 电源-端
6.3 接近开关接口/等离子电源启动信号接口
此接口与接近开关相接，与等离子启动开关相接，定义如下：
引脚编号
3.1
3.2
3.3
3.4
3.5
信号
+15V 电源端
SIGNAL 信号端
COM 公共端
ARCSTART1
ARCSTART2
起弧接口
接线说明
接开关的+（棕色）
开关信号输出（黑）
接开关的-（蓝）
继电器的常开触点。发出
起弧命令时，该触点闭
合，使等离子电源起弧
6.4 弧压和保护帽接口
此接口是调高器启动信号通过弧压板与切割机启动开关信号相接，接线如下：
