六．接口说明

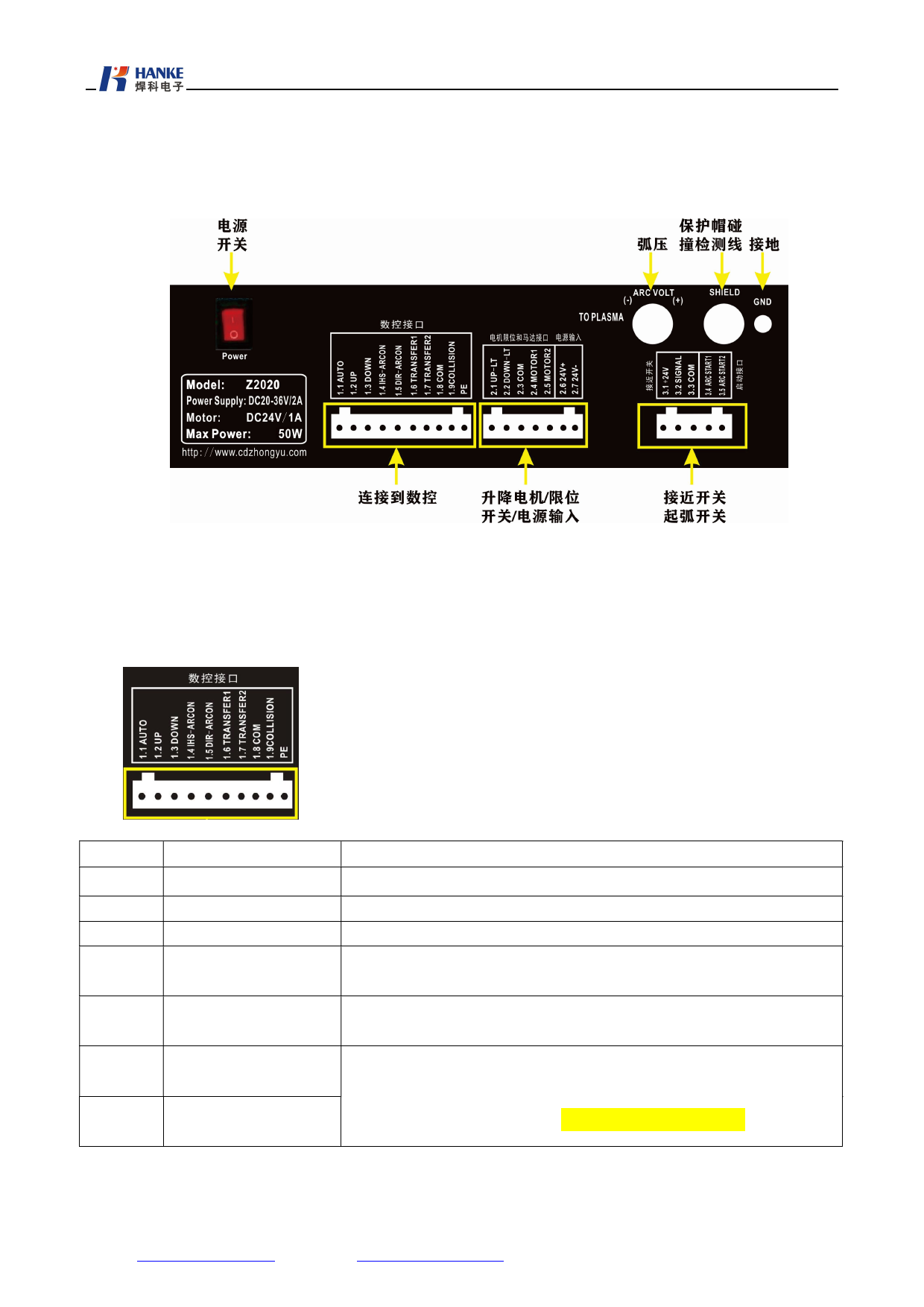

Z2020 背面接口如图 4 所示，包括电源接口、接近开关定位、保护帽碰撞检测接口、等离子设备接口、
数控接口和电机驱动接口。
图 4 调高器接口示意图
6.1 数控接口
此接口与数控接口相接，10 芯接线座，定义如下：
引脚编号
信号
1.1
AUTO 自动
1.2
UP
上升
1.3
DOWN 下降
IHS-ARCON
1.4
带初始定位起弧
DIR-ARCON
1.5
直接起弧
TRANSFER1
1.6
穿孔完成信号
TRANSRER2
1.7
穿孔完成信号
接线说明
自动调高使能信号，默认低电平有效，可修改控制逻辑。
上升控制信号，低电平有效。
下降控制信号，低电平有效。
初始定位起弧控制信号，低电平有效。
直接起弧信号信号，低电平有效。
输出穿孔完成信号：起弧后，经穿孔延时时间后，检测到有效弧压，
TRANSFER1、TRANSFER2 这付接点闭合。此点为继电器的常开触点。
该端口即起弧成功反馈信号。1.7 和 1.8 用短接线相连。
