潍柴电力原装发电机组使用说明书
第三章 发电机组典型系统说明
一、电气系统
机组的电气系统主要由控制屏、起动系统、电子调速器、传感器和 AVR 等部件
组成。
1.机组控制屏

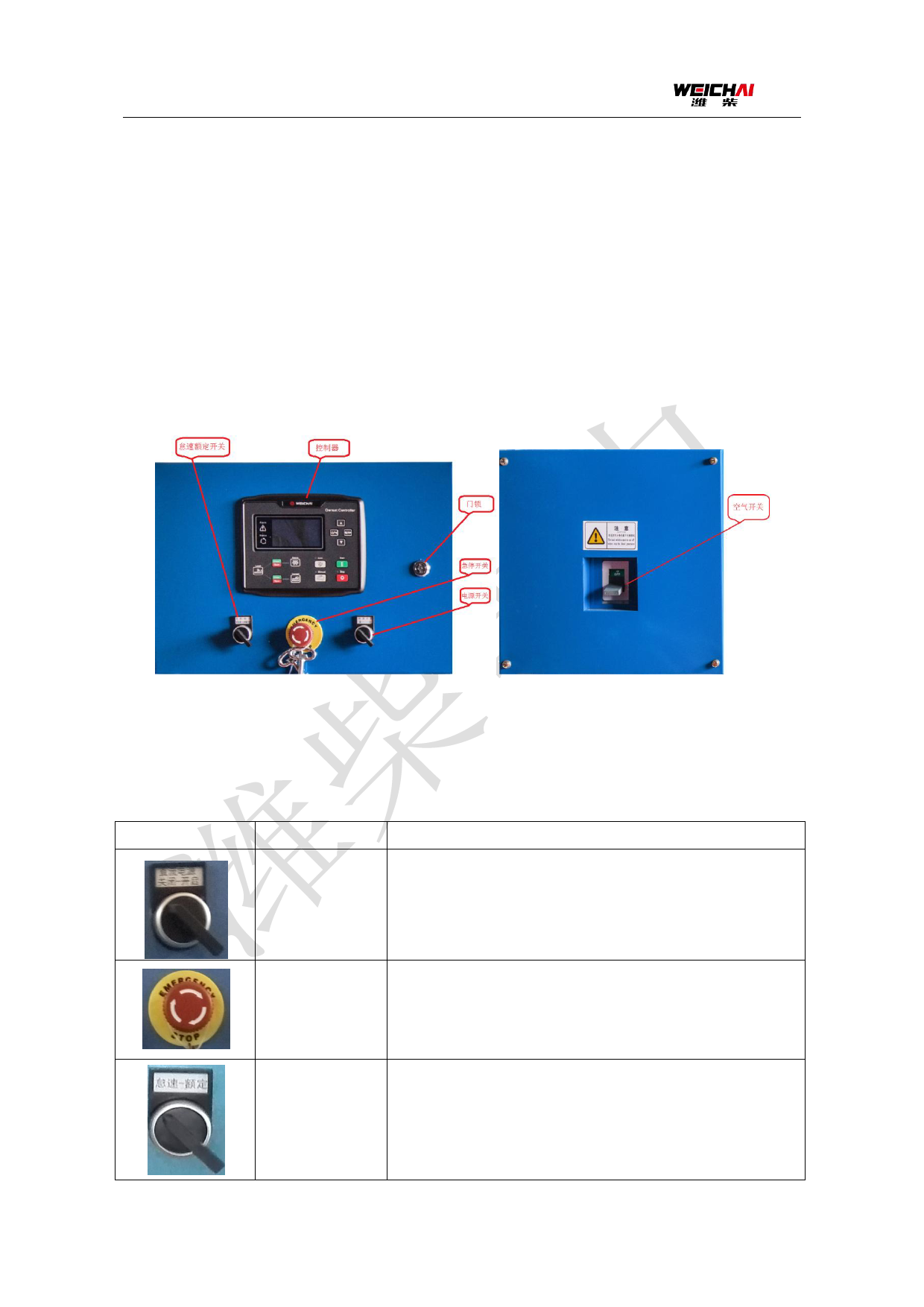

图 3-1 机组控制屏
机组控制屏安装潍柴牌控制器，安装有急停开关、怠速额定开关、电源开关，
结构布置见图 3-1 所示，机组操作开关介绍如表 3-1：
表 3-1 机组操作开关
图标
功能
描述
电源开关 控制控制屏的电源通断。
急停开关
当发生紧急情况时，按下此按钮机组立即停机。并且在此
状态下，机组不能启动。如紧急情况解除，需先拔出急停
按钮，机组才能启动
开机前，开关处于怠速位置。机组在怠速状态下运行
怠速额定开关
3~5min 暖机后，再手动打至额定位置，机组才能正常发
电。
