武汉锐科光纤激光技术股份有限公司
用户手册 RFL-C020/C025
单机模式——占空比=50%<100%
脉冲时序图
power
ready >20s
ALARM
Laser on
使能
开/关光闸
或发命令
激光
>1ms
>1ms

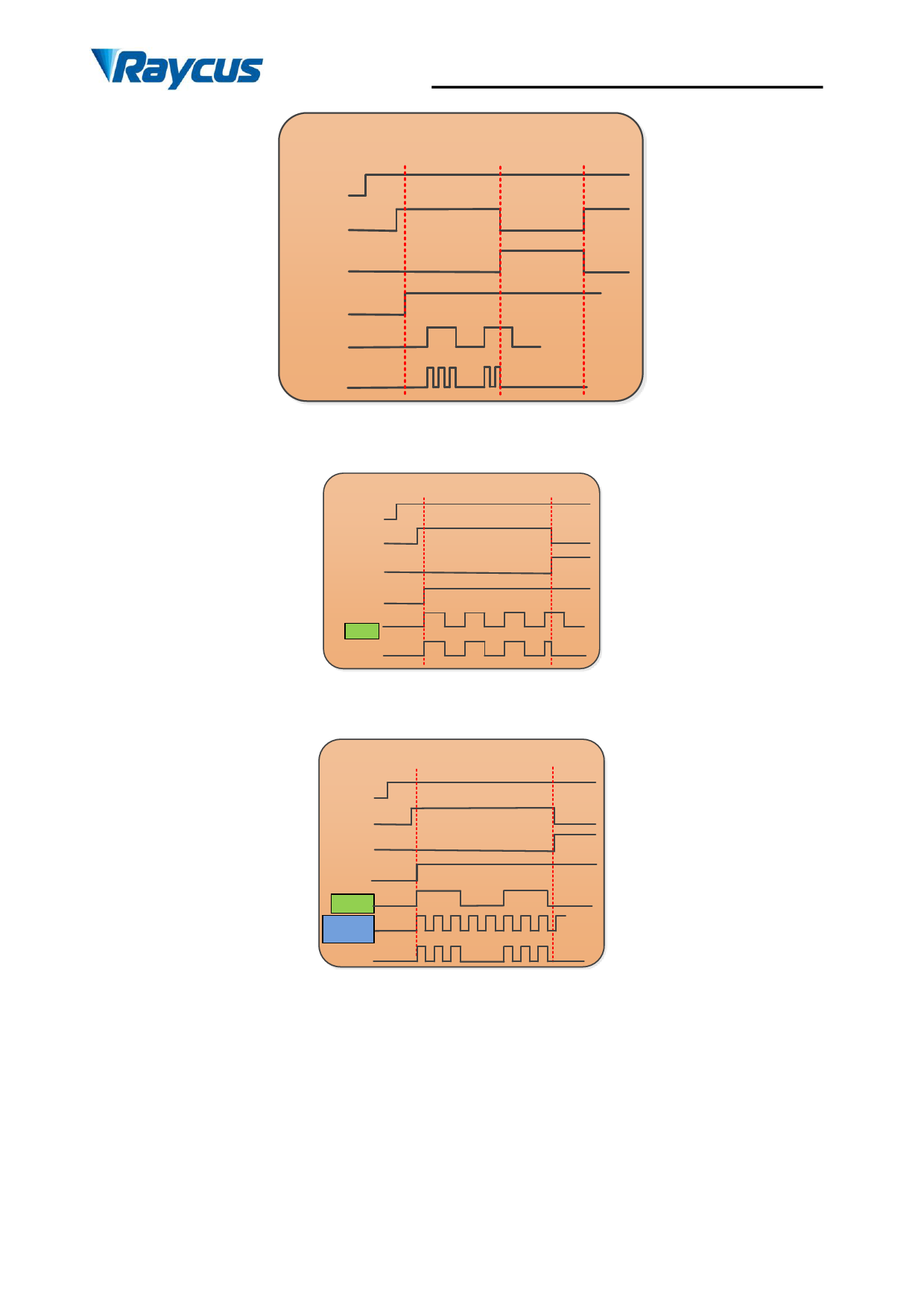

图 24 单机模式——脉冲控制时序图
调制模式——内部脉冲占空比=100%
power
>20s
ready
ALARM
>1ms
Laser on
/开光闸命令
MOD
激光
图 25 调制模式控制时序图
Gate模式——内部脉冲占空比<100%
power
>20s
ready
ALARM
>1ms
Laser on
/开光闸命令
MOD
内部 占空比
duty=50%
激光
图 26 Gate 模式控制时序图
4.9 红光控制
连接激光器电源，“POWER”绿色指示灯被点亮，等待 20S，激光器进入红光外控模式，
7、9 脚之前给予 24V 高电平，激光器发射引导红光，如果在上位机上选择了红光内控，则激
光器第一次上电自动默认红光开，可以用上位机点击“红光 ON”或者“红光 OFF”按钮来开启
或者关闭红光。
33
    "
