4.8 控制模式选择
激光器默认是 REM 模式，【外部出光】为开启状态，用户可以通过外控 DB25 信号控
制激光器出光。想要通过上位机控制激光器出光，需要将【外部出光】设置为关闭状态，这
种通过上位机控制出光，称为“ON 模式”。ON 模式只能设置功率百分数、控制出光和关光。
REM 模式下可选择 AD 模式、外控使能、外部出光。
4.8.1 REM 模式
a）AD 模式
表 12 AD 模式设置
AD 模式
ON
OFF
b）外部使能
激光功率
Ctrl 控制线束中的 3、9 脚模拟量电压 0~10V
0V——0%
10——100%
上位机设置功率百分数
表 13 外部使能设置
外部使能
ON
OFF
4.8.2 控制模式接线图
激光器使能
Ctrl 控制线束中的 9、14 脚上升沿
上位机点击 ON 控制出光

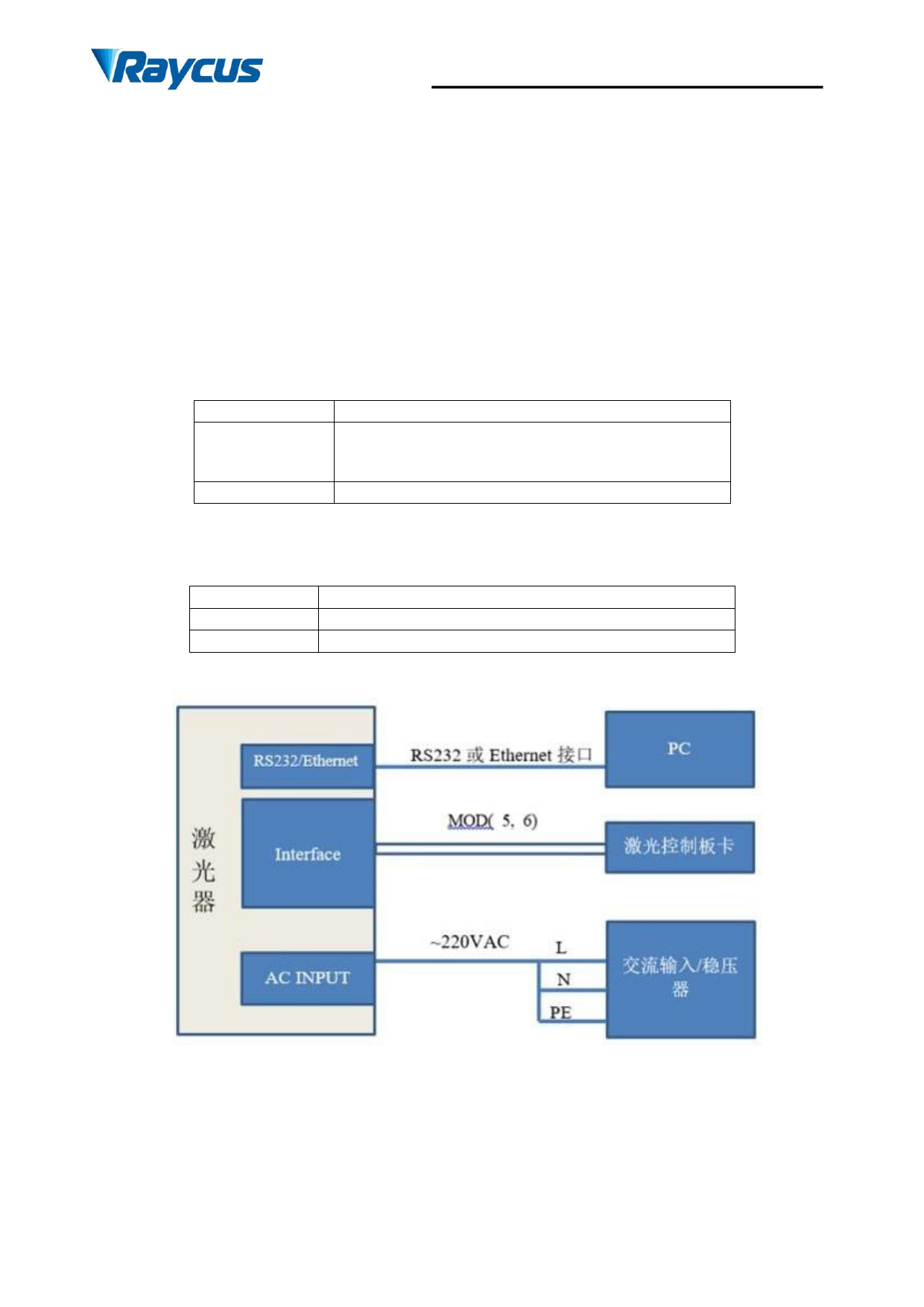

图 21 上位机“ON”软件模式下出光接线图
注：以上模式需要使用 Raycus 上位机修改模式，关闭红光外控，外部出光使能和外部
AD，仅保留调制模式。
