b） 等待 20S，内部主控制板电路初始化完成；
c） 设置激光器的功率（AD 模式使能时激光器功率由 0-10V 模拟量设定，AD 模式关闭
时激光器功率由串口或者以太网设置）；
d） 通过以下方式之一给激光器出光使能信号：
1） Ctrl 控制线束给予出光使能信号(PIN9 与 PIN14 之间接 24V)；
2） 或串口或者以太网接口下发开光闸命令——出光使能；
e） 激光的开与关由外部 MOD 接口提供的“调制”信号控制；激光器关闭操作流程见
【4.10 关闭操作顺序】。
4.8.5 AD 模式
激光器通过上位机选择进入外部 AD 模式，激光器的功率由 Ctrl 控制线束的 PIN3，9 间
的电压控制（0V—0%功率，10V—100%功率）。
若上位机选择了外部 AD 模式关，激光器的功率由串口或者以太网设置，激光器上电默
认进入外部 AD 模式。

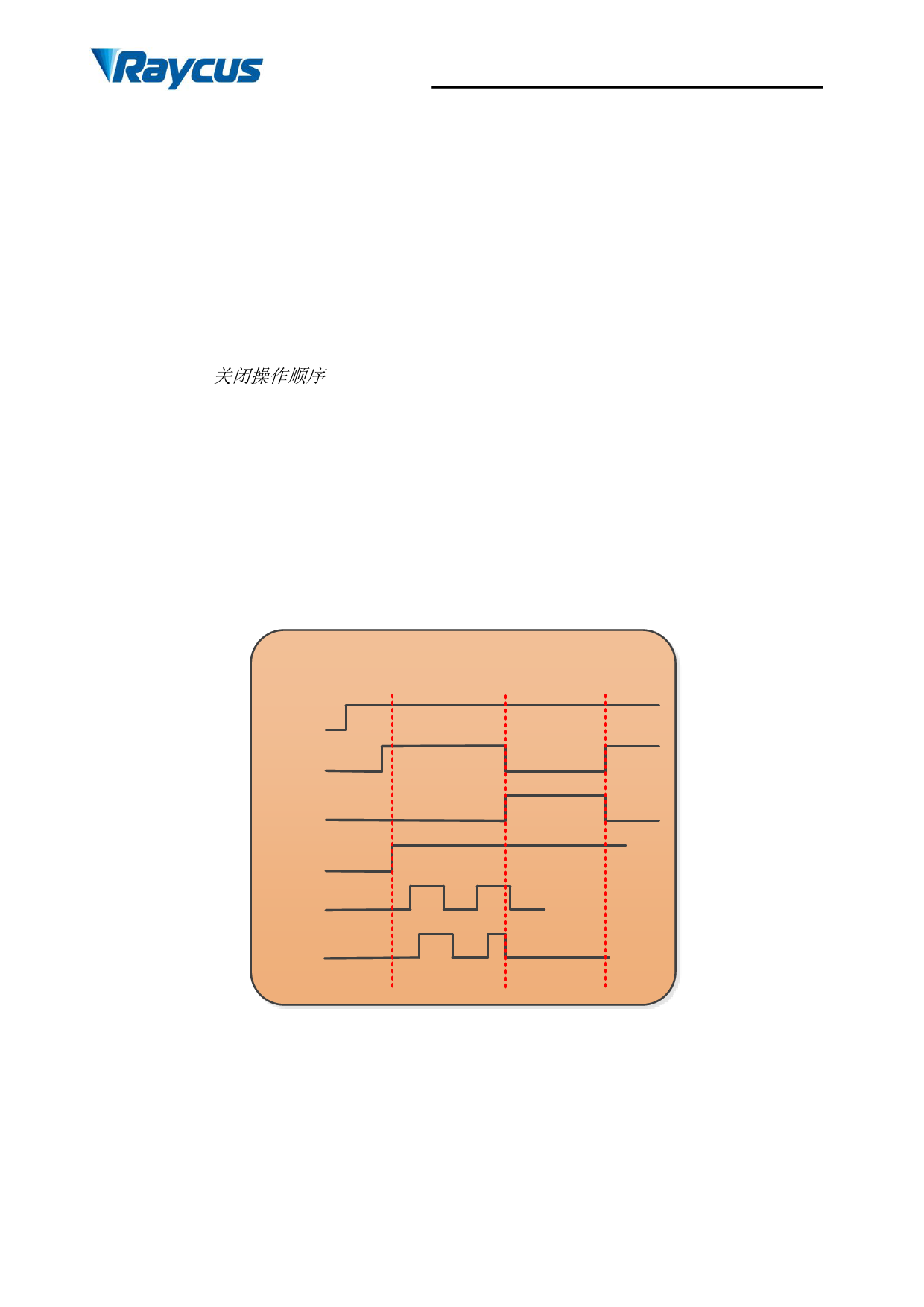

4.8.6 控制时序图
单机模式——占空比=100%
连续时序图
power
ready >20s
ALARM
Laser on
使能
开/关光闸
或发命令
激光
>1ms
>1ms
<20us <20us
图 23 单机模式——连续控制时序图
