武汉锐科光纤激光技术股份有限公司
用户手册 RFL-C020/C025

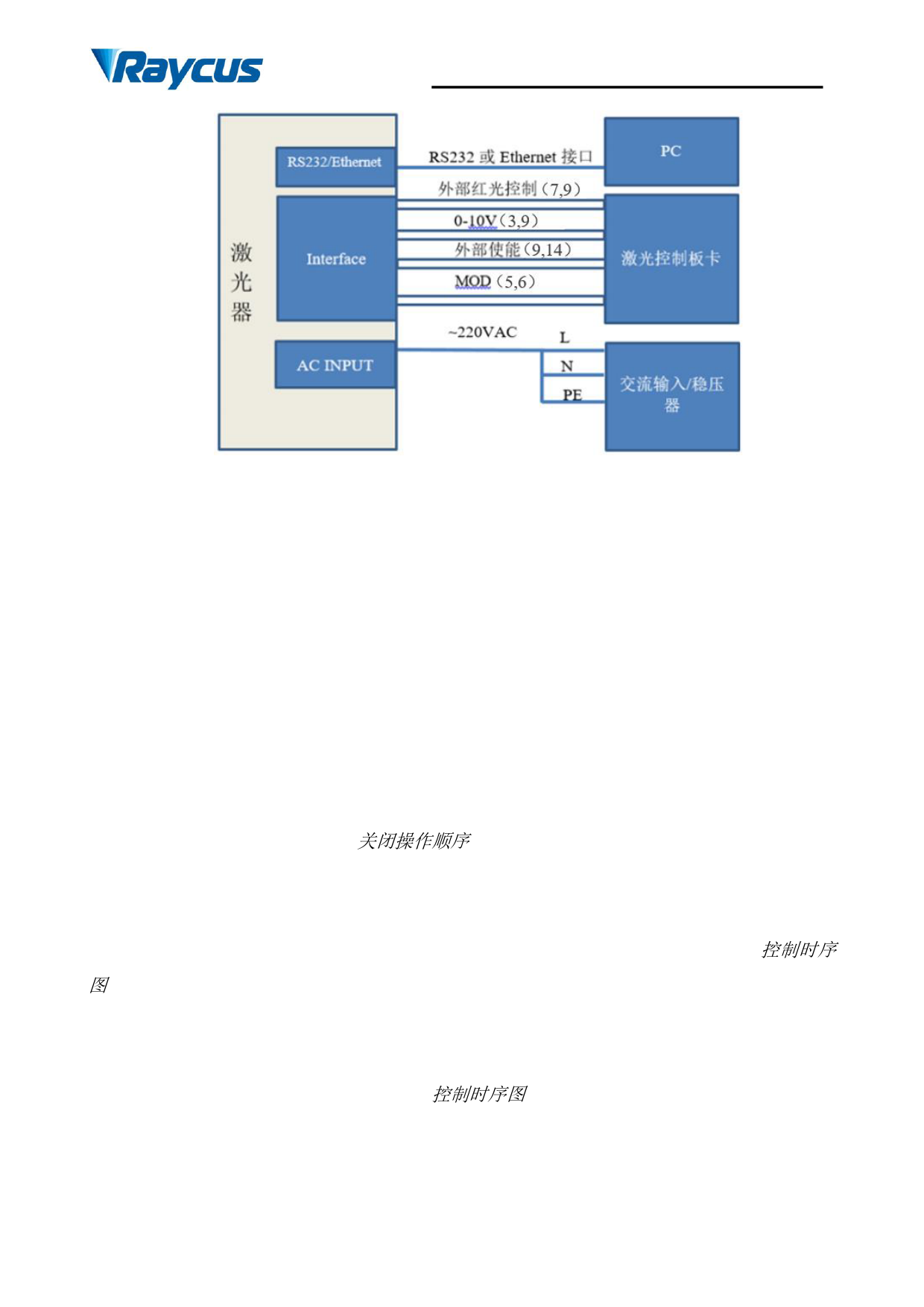

图 22 外控模式下接线图
4.8.3 单机模式（内控模式）
a） 连接激光器电源，面板“Power”指示灯亮；
b） 等待 20S，内部主控制板电路初始化完成；
c） 将激光器的外控模式全部关闭（关闭红光外控，外部出光使能，外部 AD 和调制模
式）；
d） 设置激光器的功率（AD 模式使能时激光器功率由 0-10V 模拟量设定，AD 模式关闭
时激光器功率由串口或者以太网设置）；
e） 打开出光使能；
f） 串口或者以太网接口下发开光闸命令输出激光，发送关光闸命令关闭激光。
激光器关闭操作流程见【4.9 关闭操作顺序】。
4.8.4 外控模式
调制模式：当激光器的内部频率的占空比设置为 100%时，激光器工作于外部调制模式，
激光的开与关由用户从外部 MOD 接口提供的“调制”信号控制，时序图见【4.8.6 控制时序
图】；
Gate 模式：当激光器的内部频率的占空比设置小于 100%时，激光器工作于内部调制模
式， 激光的开与关由用户从外部 MOD 信号和内部频率发生器共同完成，MOD 信号用于启
动、停止内部脉冲发生， 时序图见【4.8.6 控制时序图】；
上电后激光器默认工作于外部 Gate 模式。
a） 连接激光器电源，面板“Power”指示灯亮；
31
    "
