AutoCAD DXF 가져오기

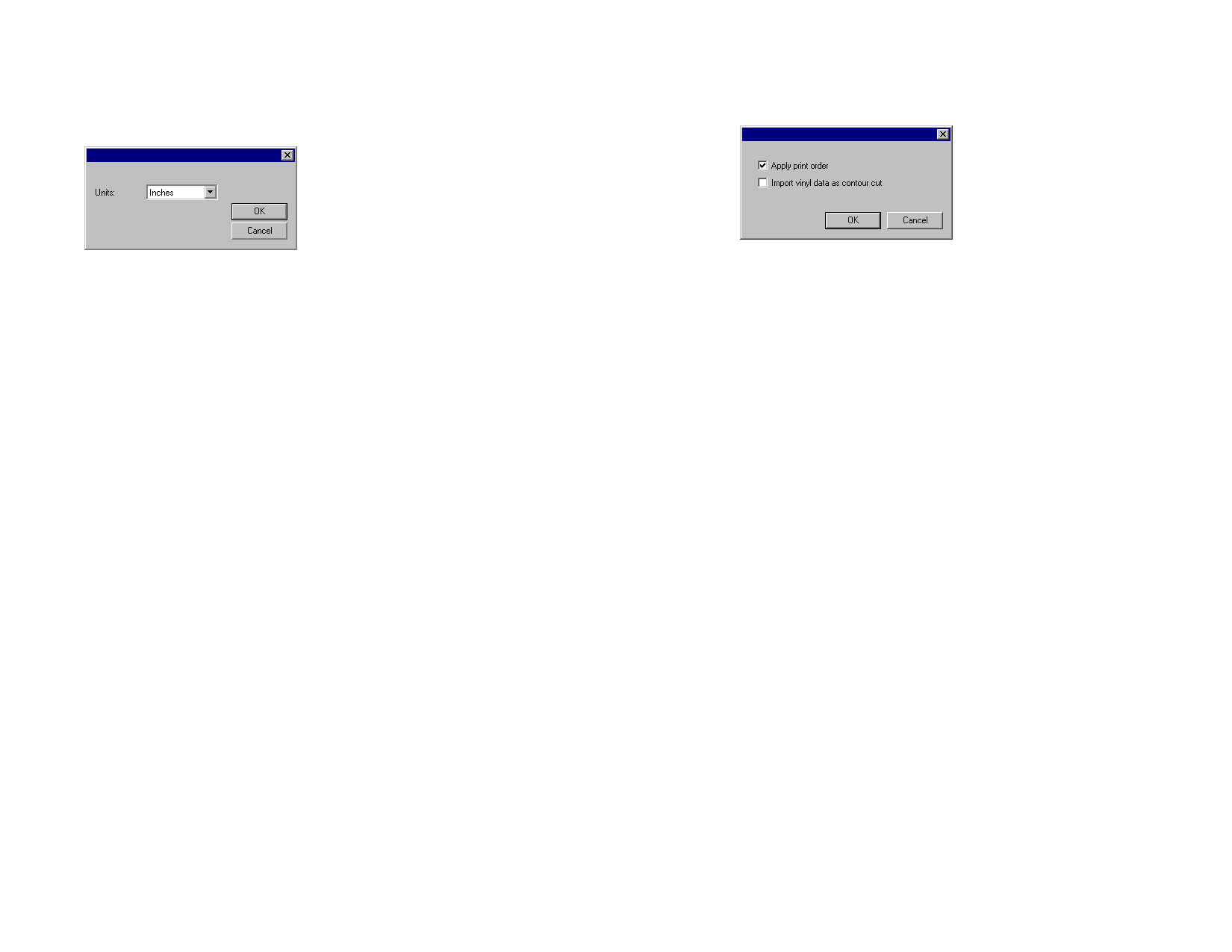

DXF 파일을 가져올 때, 다음 대화 상자가 표시됩니다.
비닐 색상
지원되지만, 작업에 비닐 및 포일 색상이 모두 포함되어 있는
경우, 다음 메시지가 표시됩니다.
1. 단위를 원하는 단위(임페리얼 또는 미터법)로 설정합니다.
2. 확인을 클릭합니다.
DXF 파일을 가져오는 대신 여는 경우, DXF 파일에서 얼려진(숨겨져 편집할 수
없음) 것으로 표시된 레이어는 별도의 레이어로 보존되면 숨겨진 것으로
표시됩니다.
Gerber 파일 형식 지원되는 기능
Gerber 파일 형식의 다음 기능이 지원됩니다.
미리 보기
윤곽선
그룹
비트맵
문자
포일 색상
지원됨. 미리 보기가 열기 및 가져오기 대화 상자에
표시됩니다.
지원됨.
가져오기가 완료되면 모든 객체가 그룹화됩니다.
지원됨. 원본 비트맵이 없는 경우, 이 파일의 위치를
지정하라는 메시지가 표시됩니다.
일반적으로 텍스트는 아웃라인으로 가져오지만 일부 경우에
텍스트로 감지되어 글꼴이 없는 경우 대체할 글꼴을 찾는
메시지가 표시됩니다.
지원됨. 스폿, Spectratone (Duotone), RGB 및 CMYK 가 모두
지원됩니다.
그라디언트
작업 인쇄
순서
겹치기/반복
인쇄
밑칠
바탕색
스트록 색상
비닐 색상 객체를 윤곽선 커팅 경로로 가져오려면 시트
데이터를 윤곽 커팅으로 가져오기를 선택하고 확인을
클릭합니다. 시트 데이터를 윤곽 커팅으로 가져오기를 취소한
경우, 비닐 객체를 표준 벡터 객체로 가져옵니다.
지원됨. 선형 및 방사형 그라디언트가 스폿 및 프로세스 모두에
지원됩니다.
지원됨. 작업 인쇄 순서를 사용하려면 가져오기 과정에서 "인쇄
명령 적용"을 선택합니다.
지원됨. 두 가지 모두 반복 인쇄로 가져오지만, 드라이버
옵션에서 열 설정을 변경할 수 있습니다.
지원됨.
지원됨. 바탕색을 보려면 열기를 사용하십시오. 가져오기를
사용할 때 건너뜁니다.
지원됨. 채우기 및 스트로크가 다른 밑칠/반복 인쇄를 갖거나
스트로크가 채우기 뒤에 있으면, 하나는 채우기 전용으로, 다른
하나는 스트로크 전용으로 각각 두 개의 객체로 가져옵니다.
144
© 2007 SA International
