커팅기 드라이버 옵션에서 사용할 수 있는 이 설정들은 출력 장치에 따라
다릅니다.
각 명령은 사용 가능이나 사용 불가를 설정할 수 있는 체크 상자를
갖고 있습니다. 사용 가능을 선택한 경우, 그 값을 변경하고 이
명령을 출력 장치로 보내어 기존 출력 장치의 설정들을 무시할 수
있습니다. 이 드라이버 옵션에 체크 표시를 하지 않은 경우 출력
장치의 설정들이 사용됩니다.
:
저장
변경한 값을 새로운 명령으로 저장합니다.
삭제
재설정
작업 전
목록에서 선택한 명령을 삭제합니다(저장 명령을
사용하여 추가한 명령만 삭제할 수 있습니다).
모든 설정들을 기본 설정으로 복원합니다(사용자가
추가한 모든 사용자 정의 명령들은 삭제됩니다).
작업을 처리하기 전에 전송할 명령들을 정의합니다.
빠르게/중간/느리게
자르기/ 없음
압력 / 힘
빠르게, 중간, 느리게의 커팅 속도에 대한 일련의
설정을 정의합니다. 출력 장치에서 모든 설정을
사용하고자 하는 경우, 없음을 선택합니다.
칼의 압력을 설정합니다.
속도
헤드의 이동 속도를 설정합니다.
도구
작업 후
사용할 수 있는 도구들이 몇 가지 있거나 이 도구들이
커팅과 플롯팅 간에 전환할 수 있는 경우 해당 도구를
정의합니다.
작업을 처리한 후에 전송할 명령을 정의합니다.
용지 자르기 / 자동
컷
매크로
초기화
커팅이나 플롯팅 후 용지를 자를 것인지 여부를
지정합니다.
이 옵션을 사용하면, 보통 커팅기의 제어판에서 실행할
필요가 있는 흔히 사용하는 조작들을 실행할 수
있습니다.
출력 장치를 초기화합니다.
롤 앞으로 / 롤 뒤로 용지를 전진시키거나 롤 뒤로 이동시킵니다.
원점으로 복귀
헤드를 원점으로 이동시킵니다.
매크로를 전송할 시에는 커팅기가 움직여 조작자에게 상처를 입힐 수
있으므로 출력 장치에는 아무도 접근하지 못하게 해야 합니다.

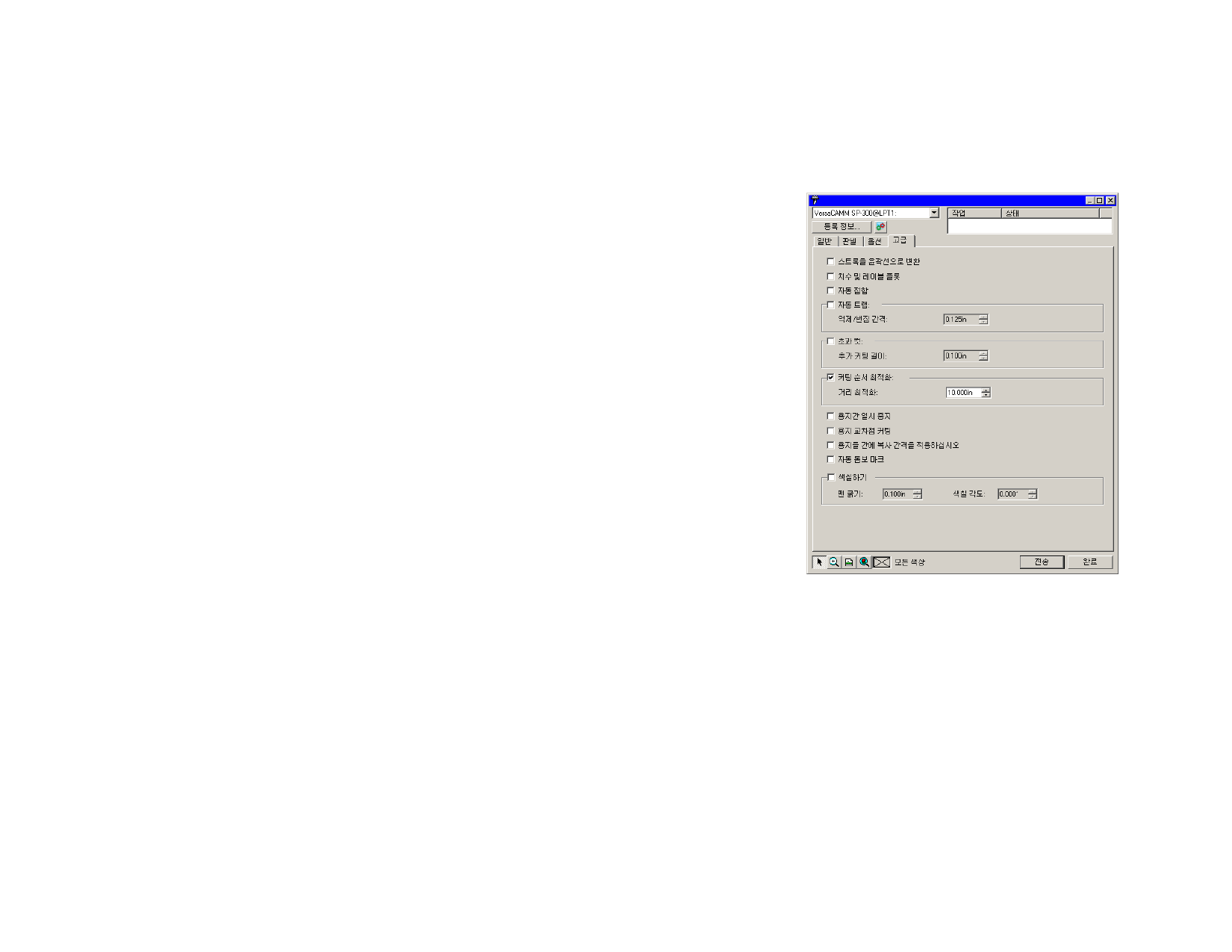

컷 / 플롯 대화 상자 – 고급 탭
고급 탭에서는
커팅 작업에만
사용하는 특정
고급 옵션들을
설정할
수
있습니다.
이 대화 상자에서 아래의 옵션들을 조절할 수 있습니다.
스트록을
윤곽선으로 변환
치수 및 레이블
플롯
자동 접합
스트록을 별개의 객체로 절단할지 여부를 선택합니다.
치수 도구를 가지고 생성한 레이블 및 치수를 절단하거나
플롯팅할지 여부를 선택합니다.
동일 색상을 가진 객체들의 겹친 부분을 제거합니다.
자동 트랩
초과 컷
각기 다른 색상을 가진 객체들의 겹치기 정도를
지정합니다.
선택된 경우, 소프트웨어가 닫힌 곡선 주위를 절단할 때,
지정된 거리에 대해 곡선 주위를 다시 한 번 절단합니다.
그러면 곡선이 완전하게 절단되도록 할 수 있습니다.
© 2007 SA International
119
