EM730 系列变频器用户手册
端子控制可分为两线与三线控制两种方式
两线控制：
F00.03=0：端子 RUN 运行，F/R 控制正转/反转
RUN 端子有效/无效控制变频器的启动与停车，F/R 端子无效/ 有效控制正/反转；
如果 F00.21 设定为 1，禁止反转时，F/R 端子无效。当停车方式选择减速停车时，
逻辑图如图 5-2（b）；
F00.03=1：端子 RUN 正转，F/R 反转
RUN 端子有效/无效控制变频器正转与停车，F/R 端子有效/无效控制反转与停车，
RUN 端子和 F/R 端子同时为有效，变频器停车。反转禁止时 F/R 端子无效。当停车方
式选择减速停车时，运行正/反转逻辑如图 5-2（d）；

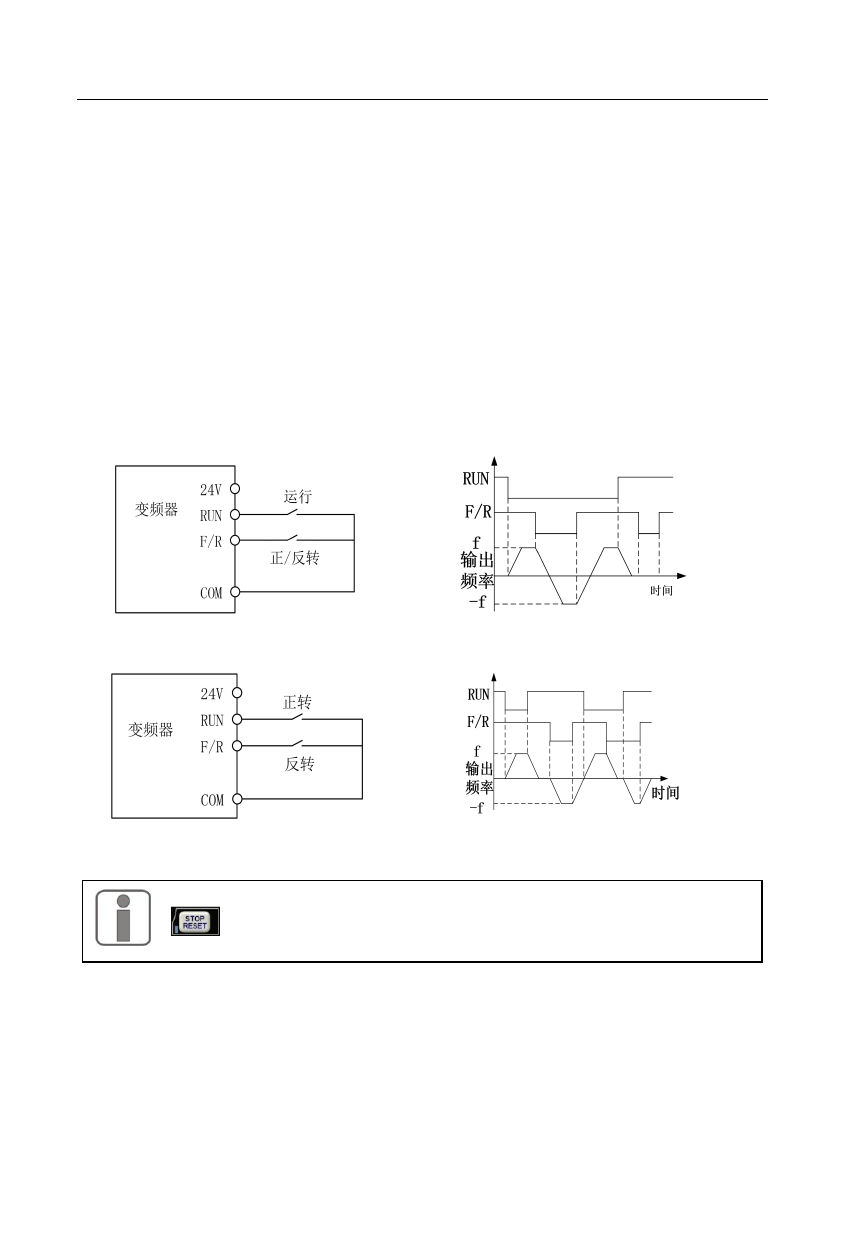

（a）F00.03=0 两线控制接线示意图 （b）F04.19=0，F00.03=0 运行正/反转逻辑
（c)F00.03=1 两线控制接线
（d）F04.19=0，F00.03=1 正/反转运行逻辑
图 5-2 两线控制
F00.03 启停选择为 0 或 1 时，即使 RUN 端子状态为有效，按 STOP 键
、端子外部停车命令均可使变频器停止运行。此时需使 RUN 端子
状态为无效一次后再次为有效时方可重新进入运行状态
三线控制：
F00.03=2：端子 RUN 正转，Xi 停车，F/R 反转
RUN 为常开正转运行按钮，F/R 为常开反转运行按钮，均为脉冲边沿有效；Xi 为
常闭停车按钮，电平有效。运行状态下按下 Xi 按钮则停车。当停车方式选择为
55
