EM730 系列变频器用户手册
第 4 章 键盘操作
4.1 键盘功能
4.1.1 LED 键盘组成结构
EM730 系列变频器控制面板为可插拔式 LED 键盘。LED 键盘有五位 LED 数码管显
示器、四个操作按键、一个数字电位器、六个状态及单位指示灯。用户可以通过键
盘对变频器进行参数设定、状态监控、启停运行等操作。

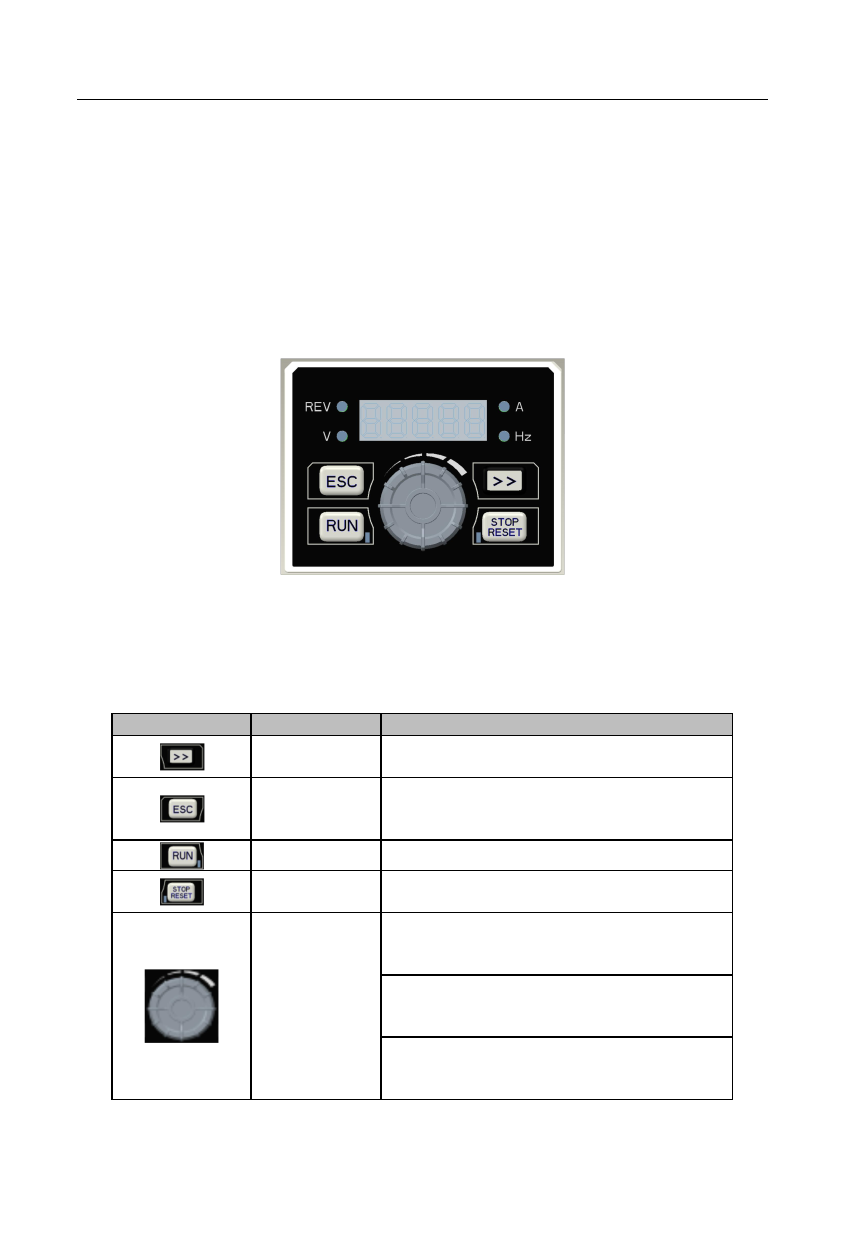

图 4- 1 LED 键盘
4.1.2 LED 键盘按键及指示灯功能
LED 键盘各按键和指示灯功能如表 4- 1 所示。
按键/指示灯
表 4- 1 LED 键盘按键及指示灯功能表
名称
右移键
返回键
功能
选择当前修改功能码的组号和功能号。
切换监视参数。
返回前一级菜单。
从监视级进入菜单模式选择级取消对当前参数的修
改。
运行键
键盘控制有效时，按此键启动变频器。
键盘控制有效时，按此键，停止变频器运行。
停止/复位键
保护状态时，复位保护。
顺时针旋转时功能码、菜单组、或设定参数值递
增。
增加当前有效参考数字输入数据。
逆时针旋转时功能码、菜单组、或设定参数值递
数字电位器/确认
减。
键
减少当前有效参考数字输入数据。
按下进入下级菜单。
确认参数值修改保存并进入当前功能码的下一功能
码。
