EM730 系列变频器用户手册
a:使用内部电源 PNP
b:使用外部电源 PNP

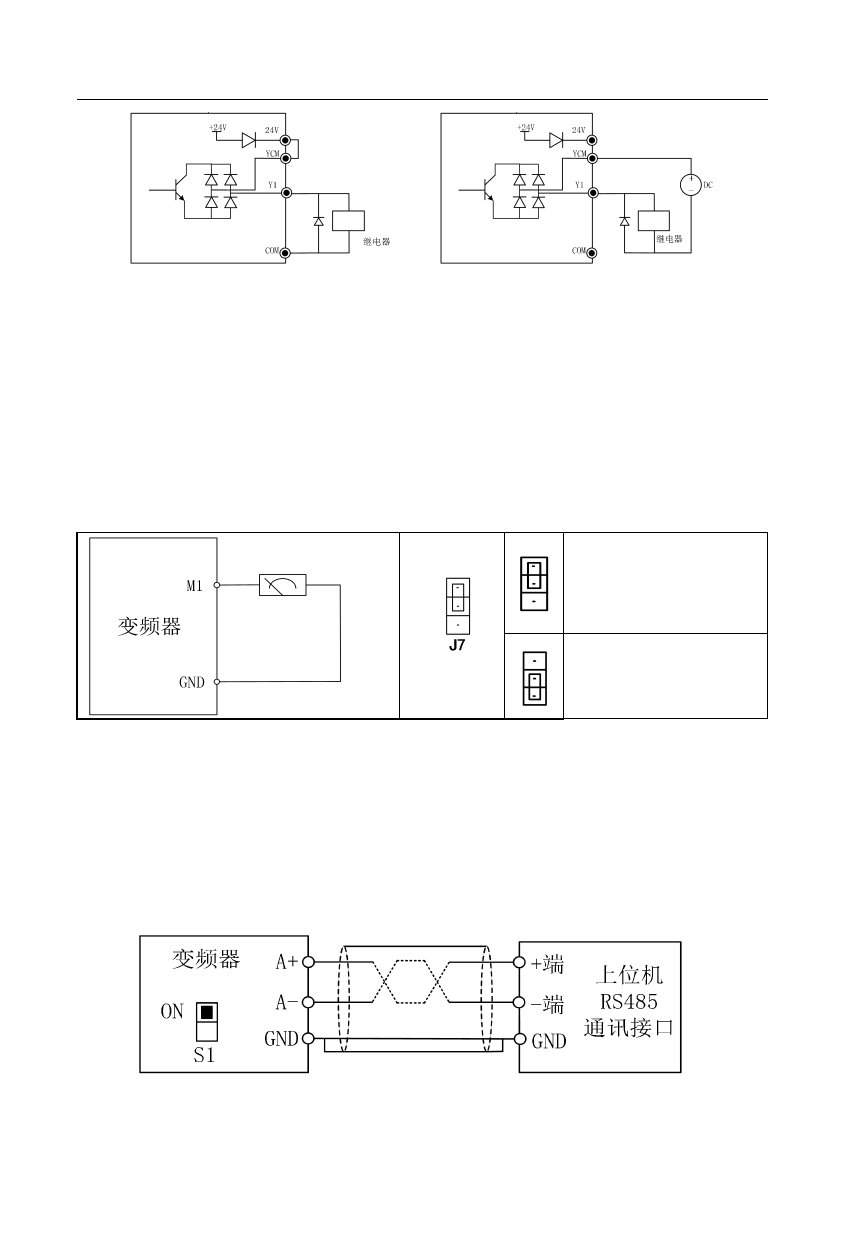

图 3- 15 多功能输出端子接线方式
注：(1)继电器线包必须加入反并联二极管，吸收电路元件就近安装在继电器或接触
器的线圈两端。
3.4.1 模拟输出端子配线
模拟输出端子 M1 外接模拟表可表示多种物理量。跳帽选择输出电流（0～20mA）或
（0～10V），M1 对应 J7。同时 F03.34 应根据需要设置相应的值（0：0～10V；1：
4～20mA；2：0～20mA）。跳帽及端子配线方式如下：
M1 为模拟电压输出
M1 为模拟电流输出
3.4.2 485 通讯端子配线
通讯端子 A+、A-为变频器的 RS485 通讯接口。通过与上位机的连接通讯，实现
上位机（PC 机或 PLC 控制器）与变频器联网控制。需要将开关 S1 在 ON 位置使能通
讯。RS485 ，RS485/RS232 转换器与 EM730 系列变频器连接如图 3-16、3-17、3-18
所示。
单台变频器 RS485 端子直接与上位机连接通讯：
图 3- 16 单台变频器通讯端子配线
41
