EM730 系列变频器用户手册
3.2.8 制动电阻和制动单元的安装接线
制动电阻和制动单元的选型及接线方法详见第 10 章。
对于内置制动单元的机型，制动电阻连接到变频器+、PB 端子之间。对于不带内
置制动单元的变频器，需要将制动单元的+、-端子对应连接到变频器直流母线+、-
端子上，并将制动电阻连接到制动单元的 PB+和 PB-端子上。更多信息请参考 BR100
制动单元用户手册。
3.3 控制回路端子接线
3.3.1 控制回路端子组成

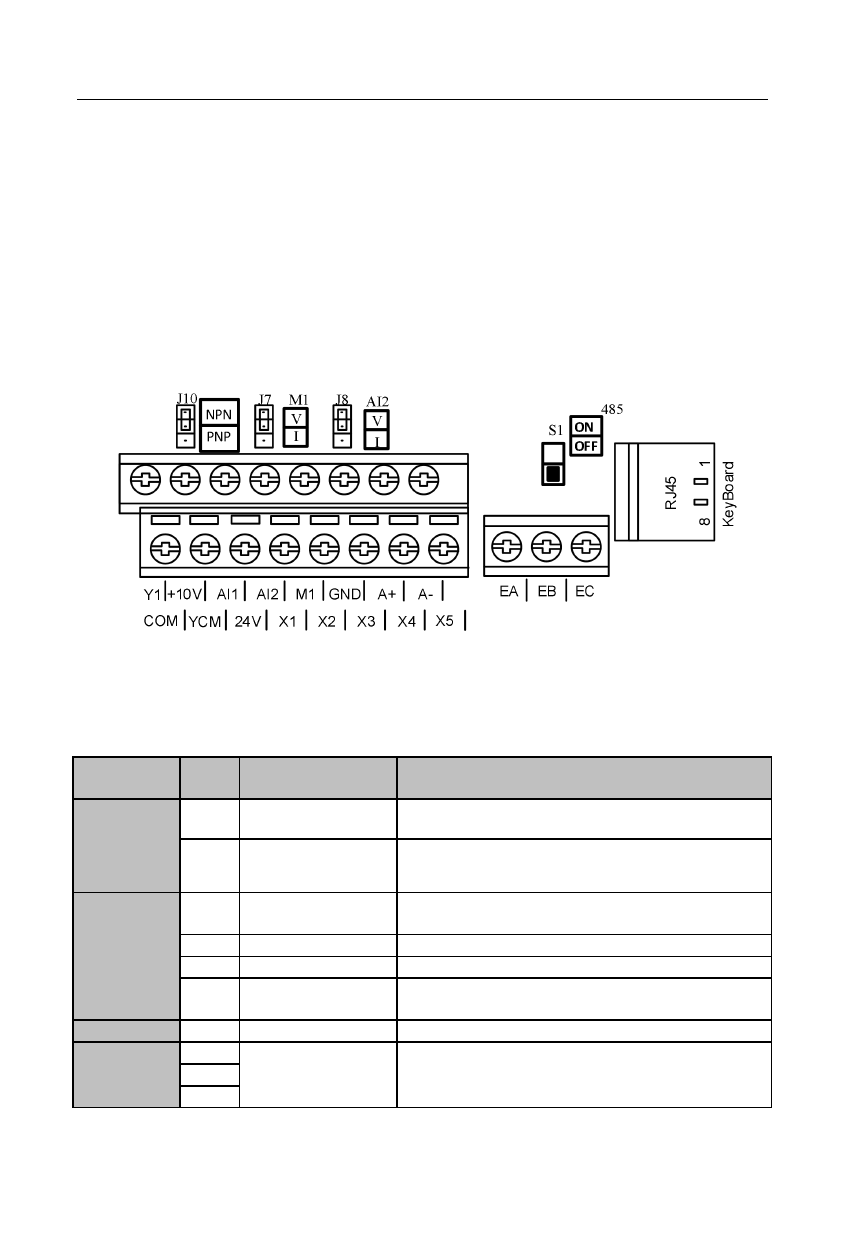

图 3- 11 控制回路端子排列
3.3.2 控制回路端子功能和配线
类别
电源
表 3- 3 控制回路端子功能
端子标
号
端子名称
24V 外部供电电源
功能说明
向外部提供 24V 电源，最大输出电流 100mA
COM 电源地
外部设备供电的电源地，数字输入端子公共端
模拟输入
模拟输出
数字输入
+10V
GND
AI1
AI2
M1
X1
X2
X3
模拟端子供电电源
模拟电源地
模拟电压输入
模拟电流/电压输入
模拟电压/电流输出
多功能输入端子
向 外 提 供 10V 电 源 ， 最 大 输 出 电 流 ： 10.5 ±
0.5V/20mA 一般用作外接电位器工作电源
模拟量输入和输出的地
-10V～10V，输入阻抗 50kΩ,双极性模拟量电压输入
可配置为电流型和电压型
输入范围 0/4～20mA 或者 0-10V
0～10V/0-20mA，输出精度为±2%
通过功能代码设定来对相应的端子进行编程，实现设
定功能的输入控制。
输 入端 子 支 持 PNP 和 NPN 输 入方 式 ， 出厂 配 置 为
