EM730 系列变频器用户手册
波特率
（bps）
4800
起止间隔时 异常间隔时
间 T 间（t 调） 间 T 异（t 调）
备注
正常帧允许≤3ms 的空闲点电平，当出现≥
8
4
8ms 的空闲电平则表明一帧数据结束
9600
4
正常帧允许≤1ms 的空闲点电平，当出现≥
2
4ms 的空闲电平则表明一帧数据结束
19200
2
正常帧允许＜1ms 的空闲点电平，当出现≥
1
2ms 的空闲电平则表明一帧数据结束
更高
1
1
当出现 1ms 的空闲电平这表明一帧结束

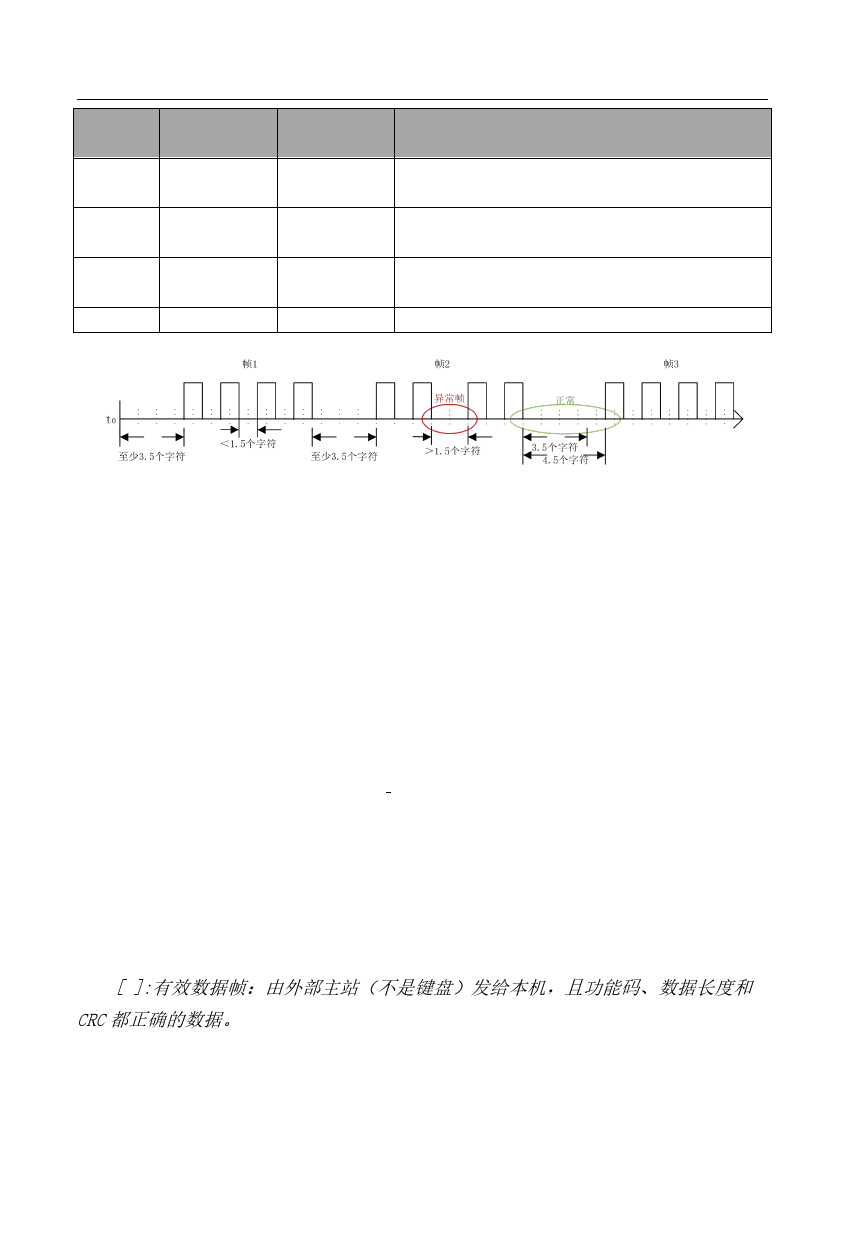

图 4- 22 数据帧正误示意图
10.4.2 数据帧处理
接收完一帧数据后，系统要先进行预处理，判断是否为发给本机的合法帧，然
后再判断数据是否正确，最后进行相应处理。若接收帧不是合法帧，则不会回发数
据；若接收帧为合法帧，但是不正确，会回发相应异常信息帧。
合法帧：满足地址（本机或者广播）和长度（不小于 3）条件。
正确帧：为合法帧，且涉及内存地址正确、内存内容在定义范围内且当前可被
处理。
10.4.3 应答延时
定义变频器从接收到有效数据帧[7]（RS-485 网络上的数据，不同于键盘发送的
指令），到解析数据，然后开始返回数据的时间间隔，为应答延时（由功能码 F10.04
设定）。因标准协议定义了起止符，故不可能没有应答延时，至少为“3.5 字符时间
间隔+1ms（485 协议芯片稳定时间，t 等 2）”，具体最短时间间隔与波特率相关。如波
特率为 9600bps，最短应答延时为 5ms（3.5×10/9600+1=4.64≈5）。
若通讯数据涉及 EEPROM 操作，时间间隔会加长。
[7]:有效数据帧：由外部主站（不是键盘）发给本机，且功能码、数据长度和
CRC 都正确的数据。
图 4- 23 中，数据发送段（t 发）、发送结束符段（t 等 1）、75176 转发送等待段
（t 等 2）、数据返回段（t 返）和 75176 转接收等待段（t 等 3）
295
