EM730 系列变频器用户手册
3.2 主回路端子接线
3.2.1 主回路端子组成
EM730 系列变频器主回路端子由以下几部份组成：
三相交流电源输入端子：R、S、T
大地接线端子：
直流母线端子：
能耗制动电阻连线端子：PB、
电机接线端子：U、V、W
主回路端子排列如图 3-2 所示。

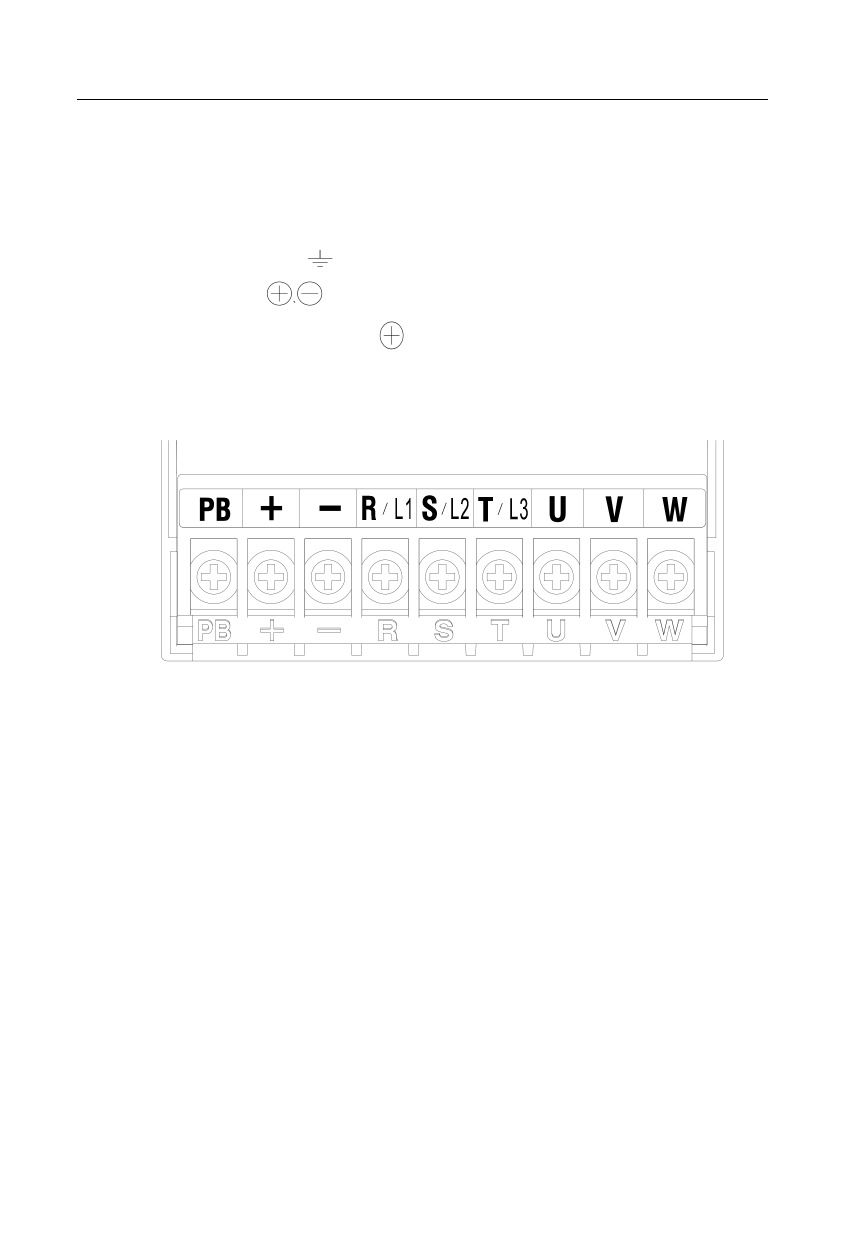

（a）EM730-0R7-3B～EM730-1R5-3B 端子示意图
注：
EM730-0R4-2B～EM730-0R7-2B 端子排列同 EM730-0R7-3B～EM730-1R5-3B
EM730-1R5-2B～EM730-2R2-2B 端子排列同 EM730-2R2-3B～EM730-4R0-3B
