EM730 系列变频器用户手册

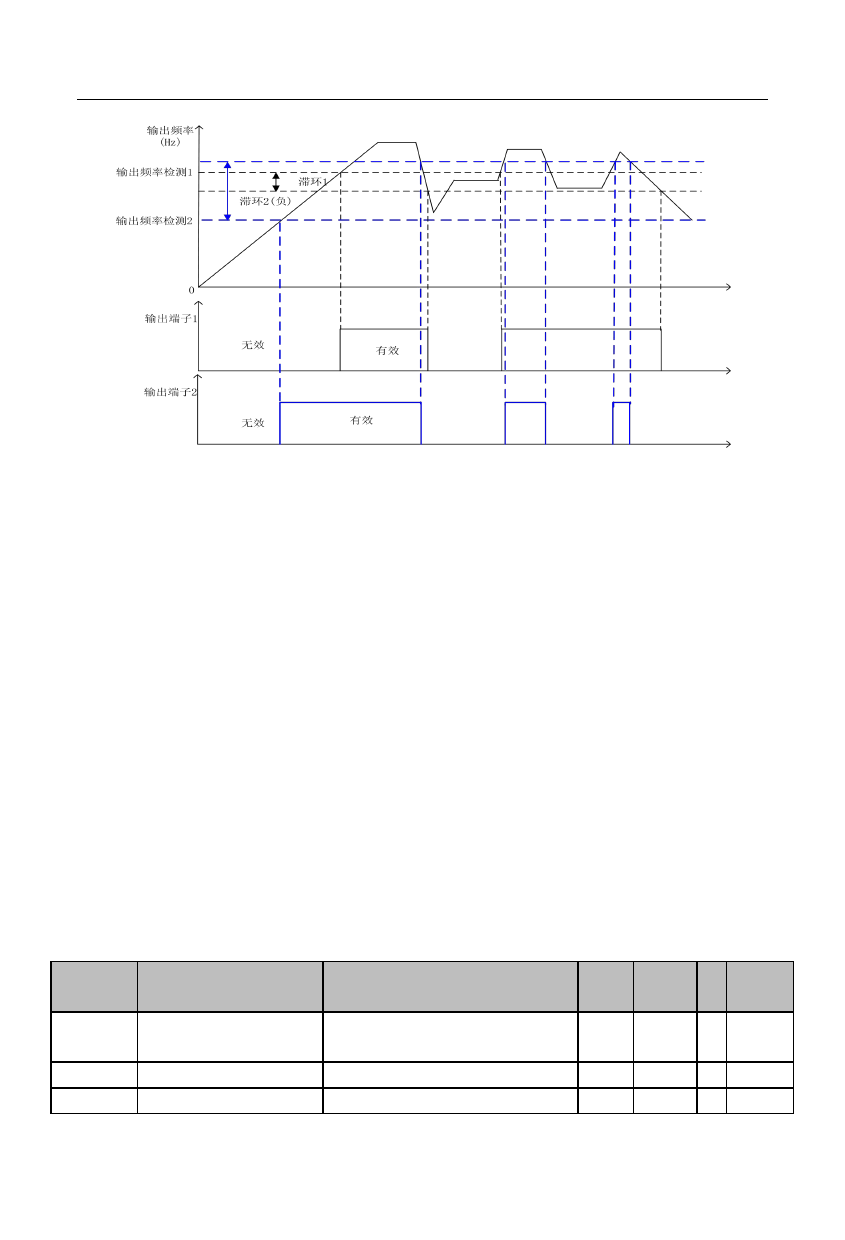

图 7- 37 FDT 检测示意图
如图 7- 所示，当多功能输出端子或继电器输出设定为“3：输出频率检测 FDT1”
或“4：输出频率检测 FDT2”时，变频器运行期间：
1、滞环为正，若|输出频率|大于“输出频率检测 FDT1/2”（F15.21/F15.23）时，
对应功能端子输出有效电平；若|输出频率|下降到小于 “输出频率检测 FDT1/2
（F15.21/F15.23）-FDT1/2 滞环（F15.22/F15.24）”，对应功能端子输出无效电平；
若|输出频率|大小处于（输出频率检测-滞环，输出频率检测）区间内，对应功能端
子输出电平维持不变。
2、滞环为负，若|输出频率|大于“输出频率检测 FDT1/2”（F15.21/F15.23）时，对
应功能端子输出有效电平；若|输出频率|下降到小于 “输出频率检测 FDT1/2
（F15.21/F15.23）-FDT1/2 滞环（F15.22/F15.24）”，对应功能端子输出无效电平；
若|输出频率|大小处于（输出频率检测，输出频率检测-滞环）区间内，对应功能端
子输出电平维持不变。
功能码
F15.25
F15.26
F15.27
功能码名称
参数说明
模拟量水平检测 ADT 0：AI1
选择
1：AI2
模拟量水平检测 ADT1 0.00～100.00
ADT1 滞环
0.00～F15.26(单向向下有效)
217
属 通讯地
单位 出厂值
性址
0 ○ 0x0F19
% 20.00 ● 0x0F1A
% 5.00 ● 0x0F1B
