EM730 系列变频器用户手册
功能码 功能码名称
参数说明
通讯地
单位 出厂值 属性
址
F05.01 多点 VF 频率点 F1 0.00～F05.03
Hz 0.50 ● 0x0501
F05.02 多点 VF 电压点 V1 0.0～100.0（100.0=额定电压） % 1.0 ● 0x0502
F05.03 多点 VF 频率点 F2 F05.01～F05.05
Hz 2.00 ● 0x0503
F05.04 多点 VF 电压点 V2 0.0～100.0
% 4.0 ● 0x0504
F05.03～电机额定频率（基准频
F05.05 多点 VF 频率点 F3
Hz 5.00 ● 0x0505
率）
F05.06 多点 VF 电压点 V3 0.0～100.0
% 10.0 ● 0x0506
F05.01～F05.06 代码参数在选择多点折线 VF 时（F05.00=1）有效。
任意 V/F 曲线由输入频率百分比和输出电压百分比设定的曲线确定，在不同的
输入范围内，分段线性化。
电机额定频率为 V/F 曲线最终到达的频率，也是当输出最高电压时所对应的频
率值。输入频率百分比为：电机额定频率=100.0%，输出电压百分比为：电机额定电
压 Ue=100.0%。
三个电压点和频率点的关系必须满足：V1＜V2＜V3，F1＜F2＜F3；
若设定 V/F 曲线的斜率过大，可能产生“过流”保护，特别是低频时电压设定过
高可能会造成电机过热甚至烧毁，变频器可能会过流失速或过电流保护。

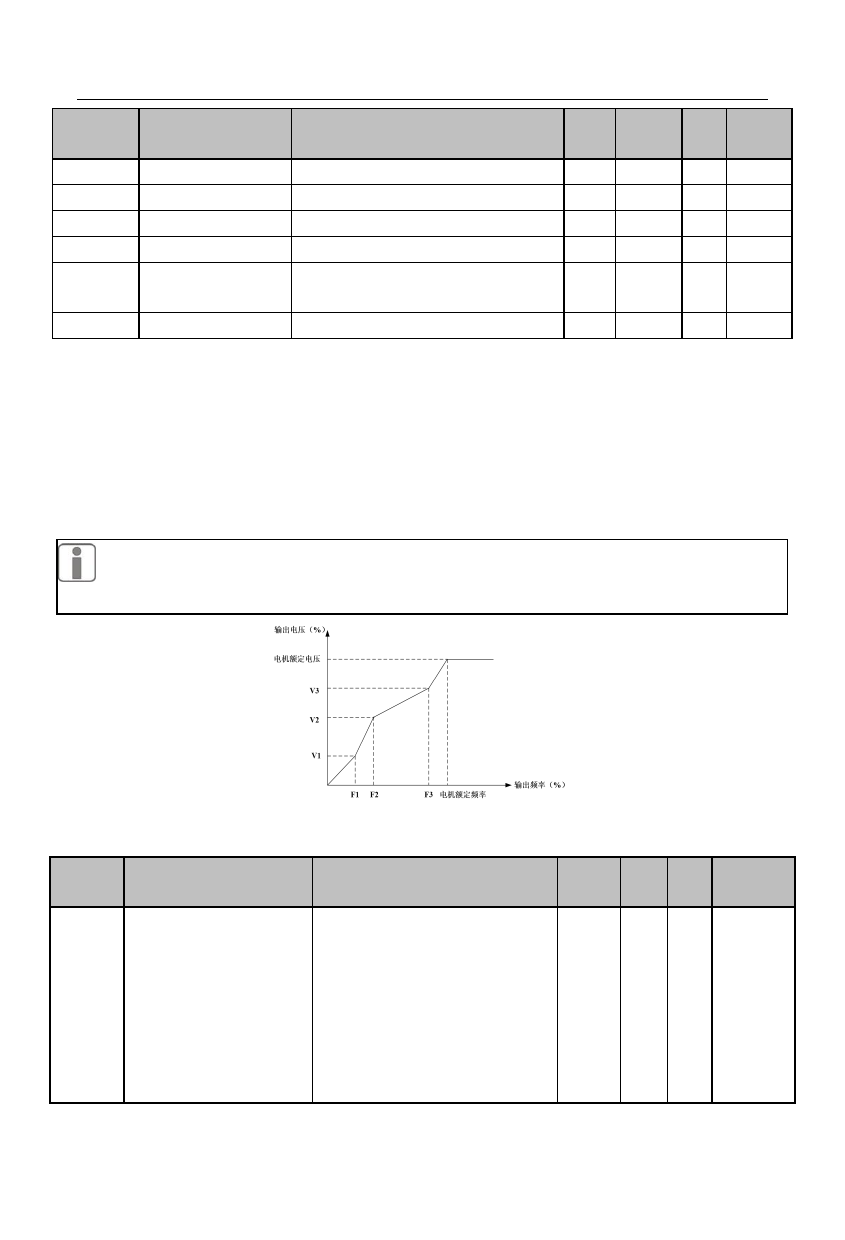

图 7- 19 多点折线 V/F 曲线示意图
功能码
功能码名称
F05.07 VF 分离模式电压源
参数说明
0：VF 分离电压数字设定
1：AI1
2：AI2
3：保留
4：高频脉冲（X5）
5：PID
6：通讯给定
注：100%为电机额定电压
161
出厂
通讯地址
单位
属性
值
0 〇 0x0507
