EM730 系列变频器用户手册

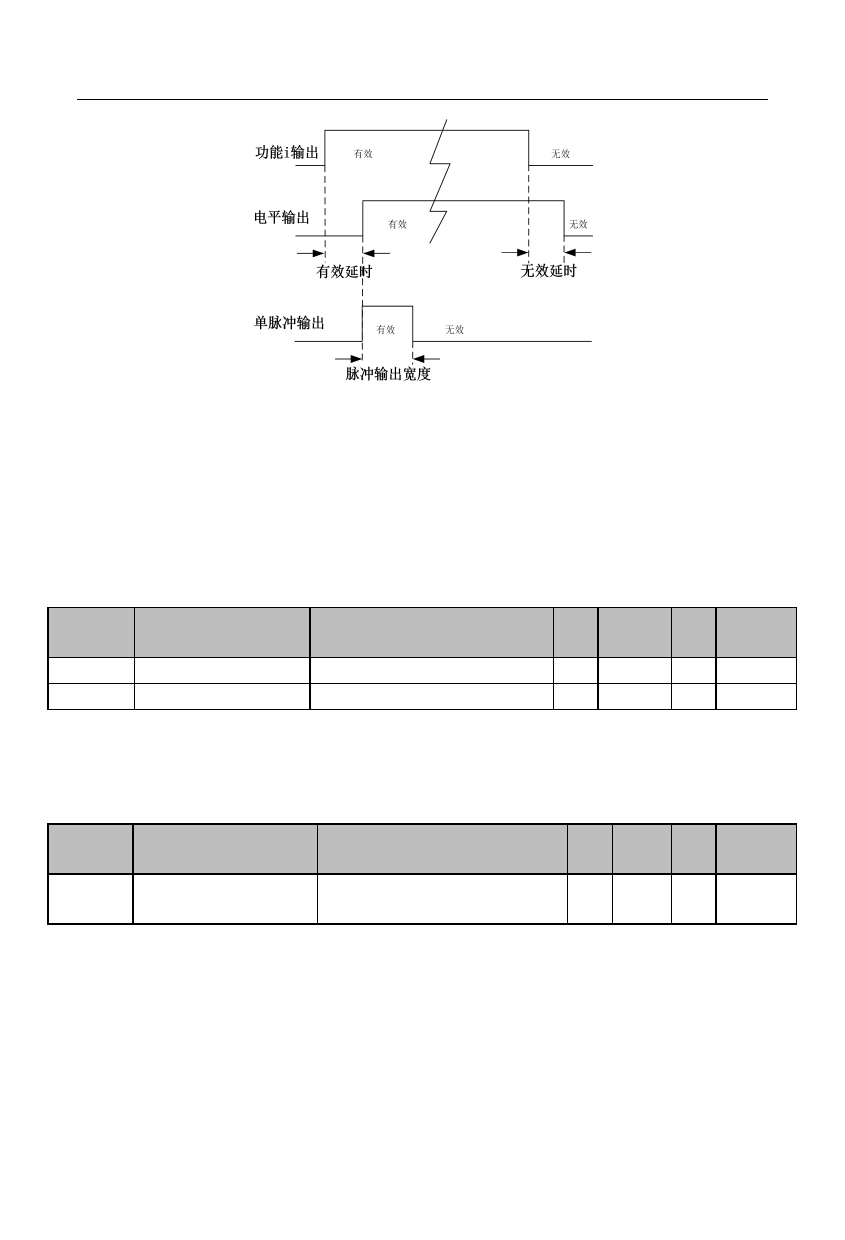

图 7- 15 数字输出端子电平和单脉冲输出示意图
当被选功能状态变化时，按照功能码设置，对应输出端子状态进行延时反应。
目前 Y1 和 R1 端子支持此功能。默认条件时具体表现为：功能从无效状态变为有效
状态，且维持有效延时后，对应输出端子才输出有效电平；功能从有效状态变为无
效状态，且维持无效延时后，对应输出端子才输出无效电平。
★ 若功能码设置为 0.000s，则此延时无效。
功能码
功能码名称
参数说明
F03.17 Y1 输出单脉冲时间 0.001～30.000
F03.19 R1 输出单脉冲时间 0.001～30.000
单
属
出厂值
位
性
s 0.250 ●
s 0.250 ●
通讯地
址
0x0311
0x0313
当某功能输出端子输出方式选为单脉冲输出时（详见 F03.05），通过设置单脉冲
输出时间来控制有效电平脉宽，以满足不同工艺或控制需求。具体如图 7- 和图
7- 所示。
功能码 功能码名称
F03.21 模拟输出 M1 选择
参数说明
出厂 属 通讯地
单位
值性 址
见表 7- 9 模拟多功能输出端
子功能一览表
0x0315
0〇
M1 为多功能模拟输出端子，通过设定功能码 F03.21 的值可以分别对输出端子的
功能进行定义。
例如，定义 F03.21=0，则 M1 端子的功能为对应输出“运行频率（绝对值）”,通
过 输 出 不 同 大 小 电 压 反 应 当 前 | 运 行 频 率 | 大 小 。 若 运 行 频 率 从 0.00Hz 增 加 到
50.00Hz（假设 F00.16=50.00），则默认条件，M1 输出口电压从 0.00V 增加到 10.00V，
且变化趋势相同。具体可选功能如表 7- 9 所述。
151
