EM730 系列变频器用户手册
此类参数主要用于调节各给定源的增益，具体如图 7- 8 所示。主频率源 A 和辅
助频率源 B 都有给定增益，通过 F00.06 功能码选择合成之后又有合成增益，最终给
定受模拟量调节和上下限频率等限制。

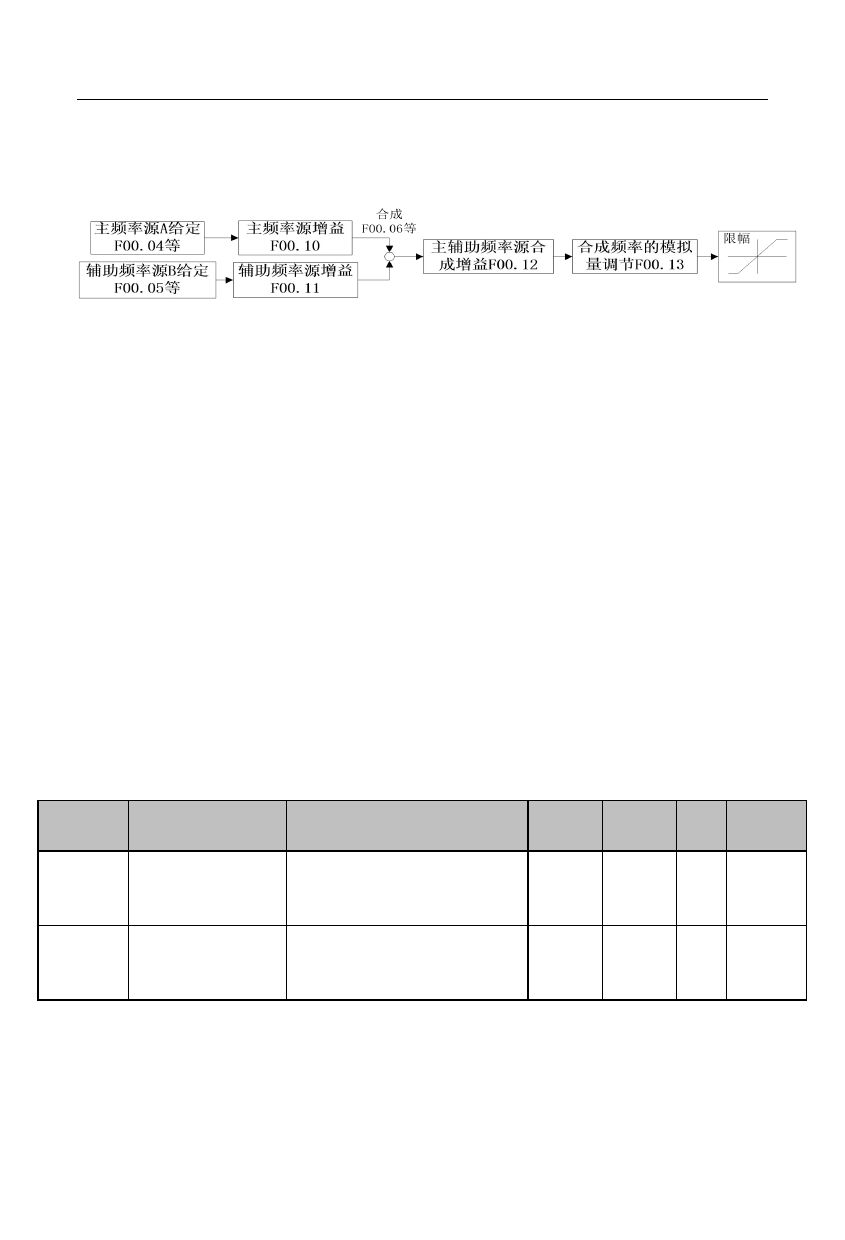

图 7- 8 频率源给定控制（增益描述）
增益类功能码（F00.10～F00.12）作用方式为“乘”，即“给定=原给定*增益”，
下面仅对合成频率的模拟量调节（F00.13）进行说明。
F00.13=0：主辅通道合成频率
合成频率由主辅通道合成频率直接给定。
F00.13=1：AI1*主辅通道合成频率
F00.13=2：AI2*主辅通道合成频率
合成频率由“AI（百分比）*主辅通道合成频率”决定。
AI1～AI2 与 X5 详细解释请参考 F00.04 说明，其具体意义相同，100.00%是相对
于主辅合成频率的百分比。
F00.13=5：高频脉冲（PULSE）*主辅通道合成频率
合成频率由“HDI（百分比）*主辅通道合成频率”决定。
AI1～AI2 与 X5 详细解释请参考 F00.04 说明，其具体意义相同，100.00%是相对
于主辅合成频率的百分比。
功能码
功能码名称
F00.14 加速时间 1
F00.15 减速时间 1
参数说明
0.00～650.00（F15.13=0）
0.0～6500.0（F15.13=1）
0～65000（F15.13=2）
0.00～650.00（F15.13=0）
0.0～6500.0（F15.13=1）
0～65000（F15.13=2）
通讯地
单位 出厂值 属性
址
s 15.00 ● 0x000E
s 15.00 ● 0x000F
加速时间为输出频率由 0.00Hz 上升到 F15.09（加减速时间基准频率）设定值
Fbase 所用时间；减速时间为输出频率由 Fbase 下降到 0.00Hz 所用时间，与正反转
无关。如图 7- 9 所示。
125
