EM730 系列变频器用户手册

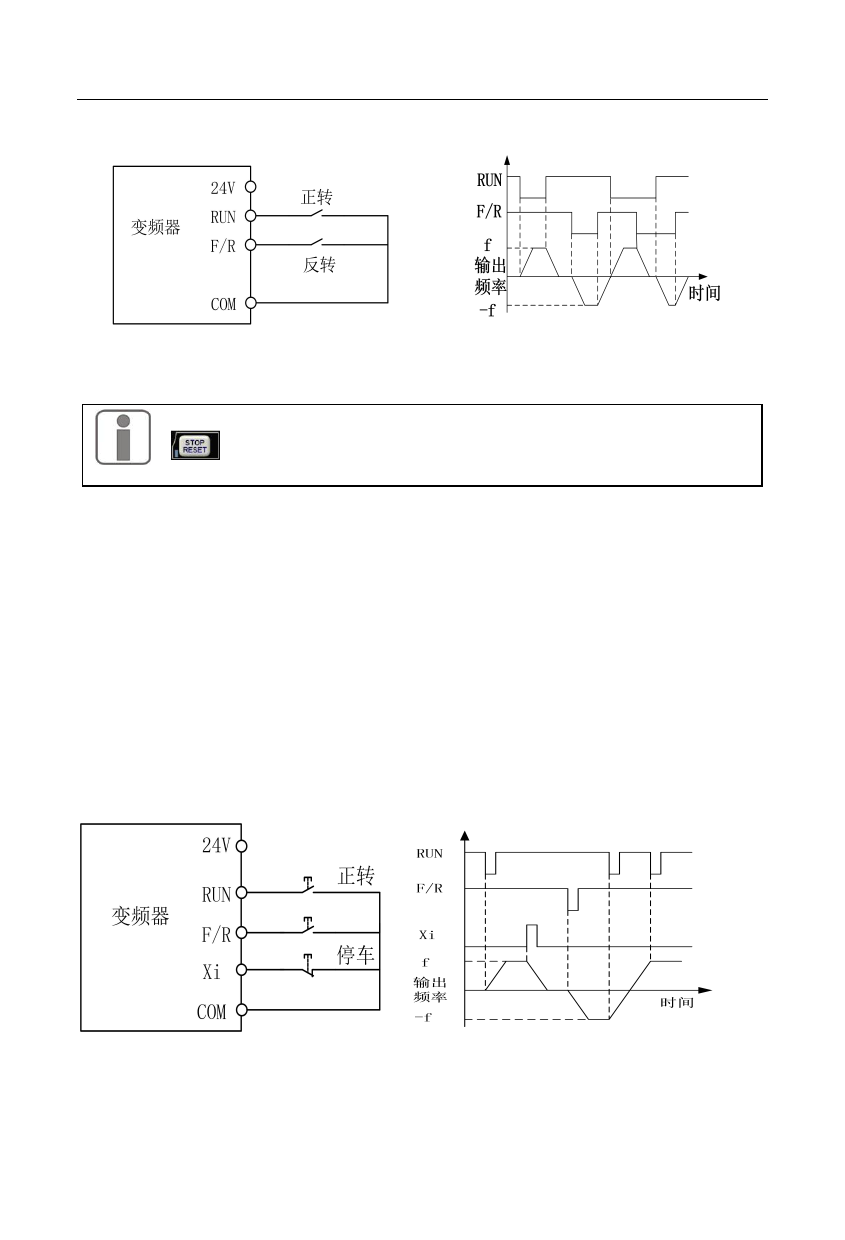

（a）F00.03=0 两线控制接线示意图 （b）F04.19=0，F00.03=0 运行正/反转逻辑
（c）F00.03=1 两线控制接线示意图 （d）F04.19=0，F00.03=1 正/反转运行逻辑
图 7- 6 两线控制
F00.03 启停选择为 0 或 1 时，即使 RUN 端子状态为有效，按 STOP 键
、端子外部停车命令均可使变频器停止运行。此时需使 RUN 端子
状态为无效一次后再次为有效时方可重新进入运行状态
三线控制：
F00.03=2：端子 RUN 正转，Xi 停车，F/R 反转
RUN 为常开正转运行按钮，F/R 为常开反转运行按钮，均为脉冲边沿有效；Xi 为
常闭停车按钮，电平有效。运行状态下按下 Xi 按钮则停车。当停车方式选择为
F04.19=0 减速停车时逻辑图见图 7- 7（b）。Xi 为 X1～X5 中已被 F02.00～F02.04
定义为‘三线运行停车控制’的端子；
F00.03=3：端子 RUN 运行，Xi 停车，F/R 正转/反转
RUN 为常开运行按钮，为脉冲边沿有效，F/R 为正反转切换开关（断开时为正转，
闭合时为反转），Xi 为常闭停车按钮，电平有效。当停车方式选择为 F04.19=0 减速
停车时，逻辑图见图 7- 7（d）。
（a）F00.03=2 三线控制接线示意图 （b）F04.19=0，F00.03=2 正/反转运行逻辑
