成都华远电器设备有限公司
LGK-400IGBT
逆变式空气等离子切割机

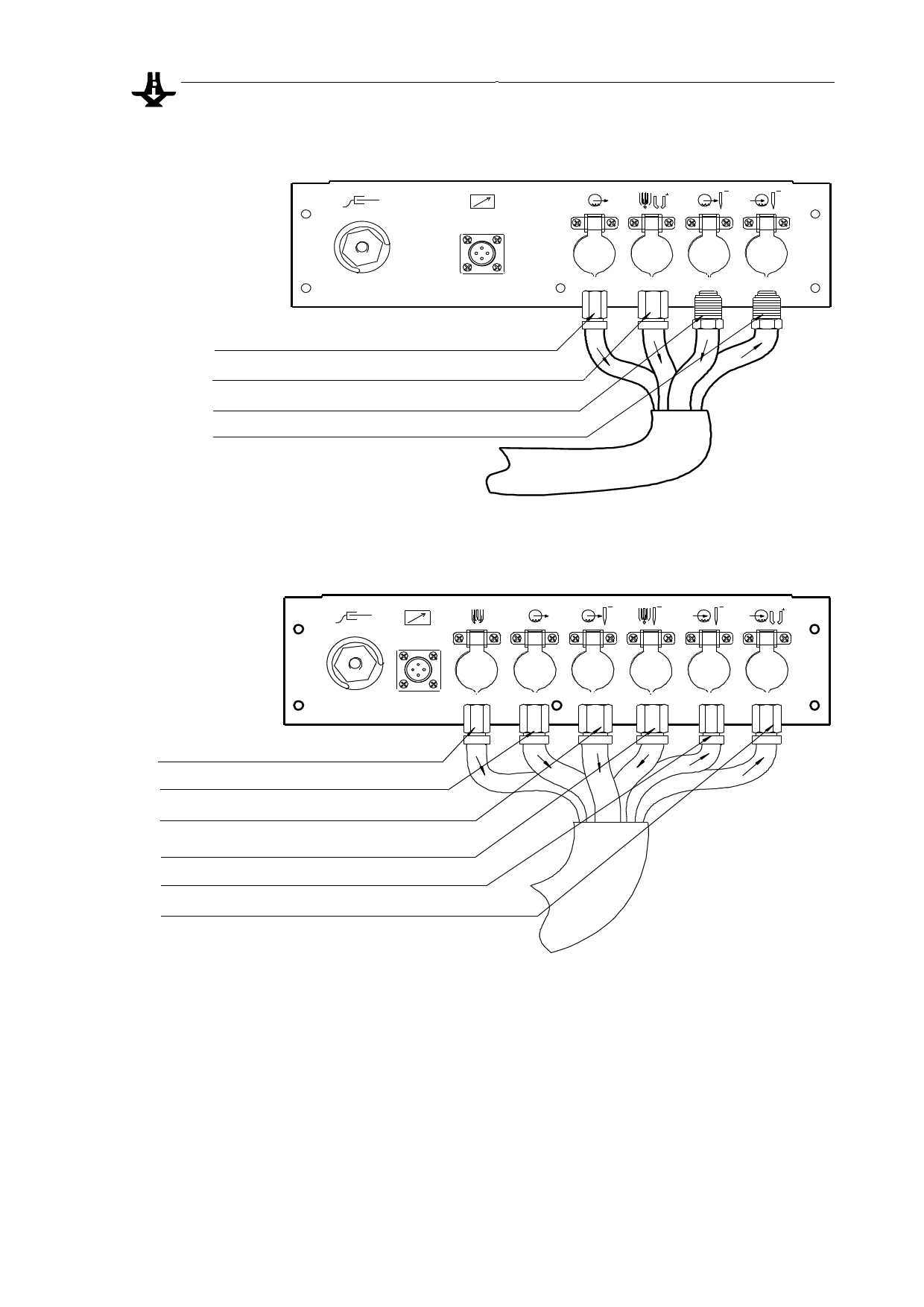

意大利泰克莫 CM-300BW 水雾割炬连接，配备此割炬后将无法使用气冷割
炬（使用时请按切割枪标称值使用，最大电流不要超过 300A）
水 雾 水 供 水 口 （ 9/16-18UNF DX连 接 螺 母 ）
等 离 子 气 输 出 和 引 弧 线 连 接 （ 9/16-18UNF SX连 接 螺 母 ）
电 极 冷 却 出 水 和 电 输 出 （ 5/8-18UNF DX连 接 螺 母 ）
电 极 冷 却 回 水 和 电 输 出 （ 5/8-18UNF SX连 接 螺 母 ）
常州泛洋公司生产“武联牌”PC200-D 双水冷割炬连接。在使用双水冷割
炬时背板“水路 1”为电极冷却循环，“水路 2”为喷嘴冷却循环。在连接时，
可将两路冷却液在外部通过三通直接并联供液。
等 离 子 保 护 气 体 {M10× 1(左 旋 ） 连 接 螺 母 }
喷 嘴 冷 却 水 出 水 （ M12× 1 连 接 螺 母 ）
电 极 冷 却 出 水 和 电 输 出 （ M16× 1.5 连 接 螺 母 ）
等 离 子 气 和 电 输 出 （ M14× 1.5 连 接 螺 母 ）
电 极 冷 却 回 水 和 电 输 出 （ M10× 1 连 接 螺 母 ）
喷 嘴 冷 却 回 水 和 引 弧 线 连 接 {M12× 1（ 左 旋 ） 连 接 螺 母 }
弧压输出接口的连接：
接口使用插座型号为 WS20J2TQ，出厂时弧压输出设置为 1：1 弧压输出，接口
1 脚为弧压“+”、2 脚为“-”，如用户需要 1：20 弧压输出时请打开切割机顶
盖，将印制板 LGK7-AP7 接线改接为 1：20 弧压即可，请注意根据需求对应
接线，并注意正负极性；
控制讯号接口的连接
接口使用插座型号为 WS20J4TQ,各脚接线功能如下：
接口 1 脚和 2 脚为引弧成功信号输出，为继电器的一组触头，可直接控
制的额定负载能力为 0.3A/125VAC 或 1A/30VDC，不要超额使用。
17
