成都华远电器设备有限公司
LGK-400IGBT
逆变式空气等离子切割机

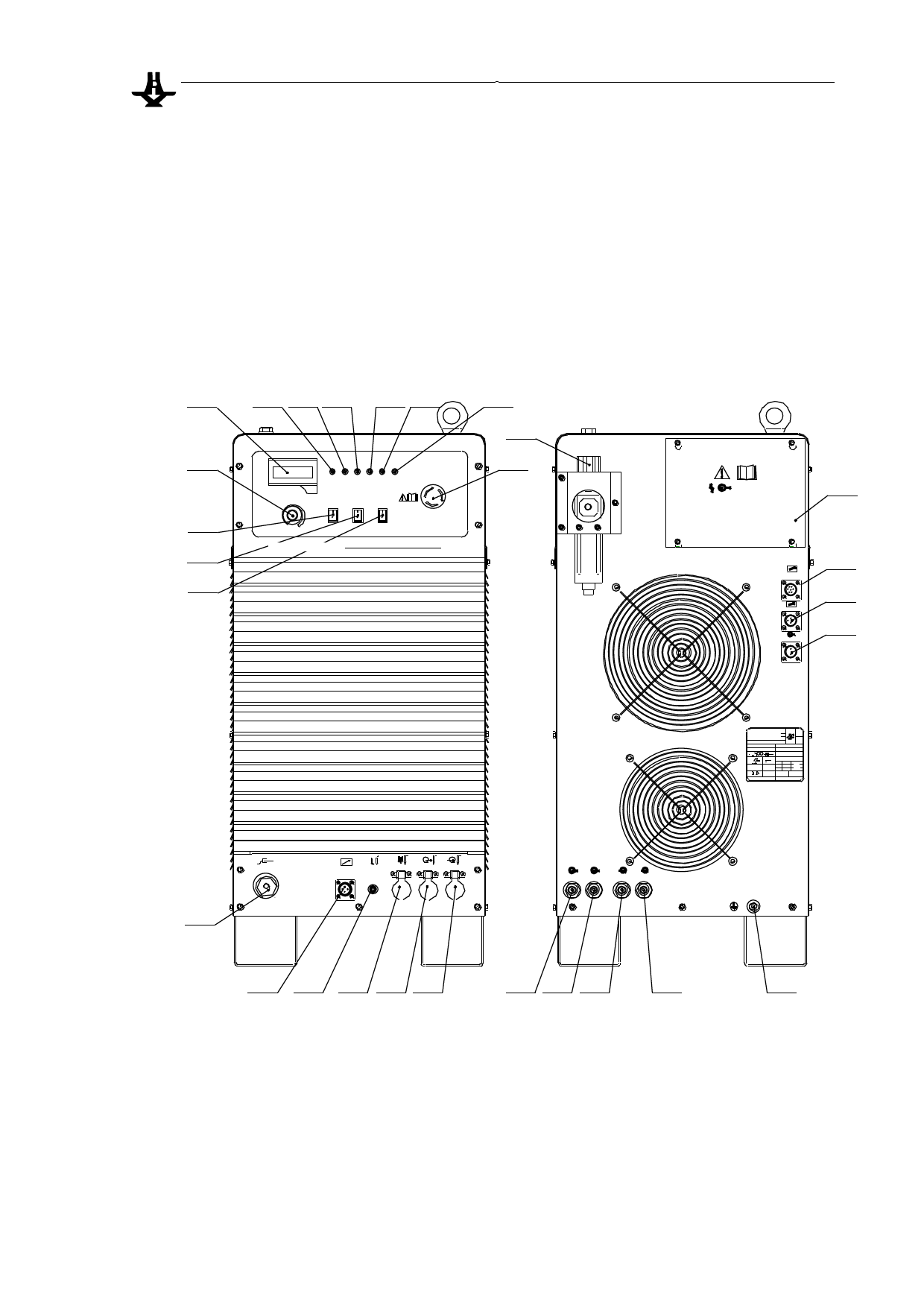

7、 面板及功能
1. 数显电流表：没有切割时显示预调切割电流，切割时显示真实切割电流；
2. 电源指示灯：指示切割机是否通电；
3. 气压指示灯：压缩空气压力 检测指示灯，高于 0.2Mpa 时指示灯亮 ， 低于
0.15Mpa 时指示灯熄灭；
4. 水流量指示灯：接通冷却割炬的水源，且流量大于 0.45L/min 时指示灯亮；
5. 启动指示灯：指示灯亮时表示切割机已经启动，正在在进行切割操作；
6. 过热指示灯：切割机内部过热时(一般都是冷却风扇损坏时)，此指示灯亮；
7. 供电异常指示灯：切割机供电电源缺相或低于 330VAC 时，此指示灯亮；
8. 切割电流调整旋钮：调整切割电流的大小；
1
8
9
10
11
2 34
56
电源指示
气压
水 流量
启动
过热
供电异常
A
非自锁
水冷割 炬
切割
电 源开
电源关
切 割电 流
自锁
气冷 割 炬
试气
LG K - 4 00 I G B T
逆变 式空气 等离子 切割机
I N V E R TE R A I R P LA S M A C U T TI N G M A C H IN E
7
19
12
3～ 380V
2
电 源 进 线 请 使 用 截 面 积 ≥ 5 0m m 铜 芯 电 缆
20
液体 冷却 机
智能通 讯接 口
控 制讯 号
弧压 输出
21
22
23
制 造商 ： 成 都华 远 电器 设 备 有限 公 司
地 址： 成都 市 武侯 科技 园 武兴 四路 5号
生 产商 ： 成 都华 远 电器 设 备 有限 公 司
地址：成都双流西南航空港经济开发区空港二路1299号
名 称:逆变 式空 气 等离 子切 割机 型号 :LGK-400IGBT
出 厂编 号:
重量 :144kg
3～ f 1 f 2
G B1557 9.1-2 013
60 A/ 10 4V -40 0A /2 00 V
X
I2
U =380V
0
U
2
100%
400A
200V
U1 =380V
3 ～5 0H z
冷却方式：风冷
I1 m a x =143A I1 e f f =143A
绝缘等级:F
切割地 线
13
控制
引弧
等 离子气/电输 出 电极冷 却水/电输 出 电 极冷却回 水/电输出
水路2回水 水路1回水
水路1进水 水路2进水
14 15 16 17 18
24 25 26
27
28
9. 割炬操作方式选择开关：置于“非自锁”位置时，在切割过程中必须一直按住
割炬开关，松开后切割停止。置于“自锁”位置时，按一下割炬开关后松开，
即可进行切割工作，再按一下割炬开关切割停止。
10. 气冷割炬/水冷割炬选择开关：“气冷割炬”位置时只有气冷割炬才能使用（最大
切割电流不会超过 120A），“水冷割炬”位置时只有水冷割炬才能使用。
11. 气体控制选择开关：置于“试气”位置时，气阀打开，用于检查气体流量大小。
置于“切割”位置时，在进行切割操作时，气阀自动打开；
