打开切割机背板外部接线盒盖板，采用上述要求电缆线，与用户配电箱相连
接，连接必须正确可靠，完成后请务必用固定块将电源线固定，并盖好接线盒
盖板。
5) 接地线的连接
用导线将电源背板上接地螺钉与大地可靠接连接，导线截面积必须符合上
表要求，有关接地方法，按国家有关标准执行。

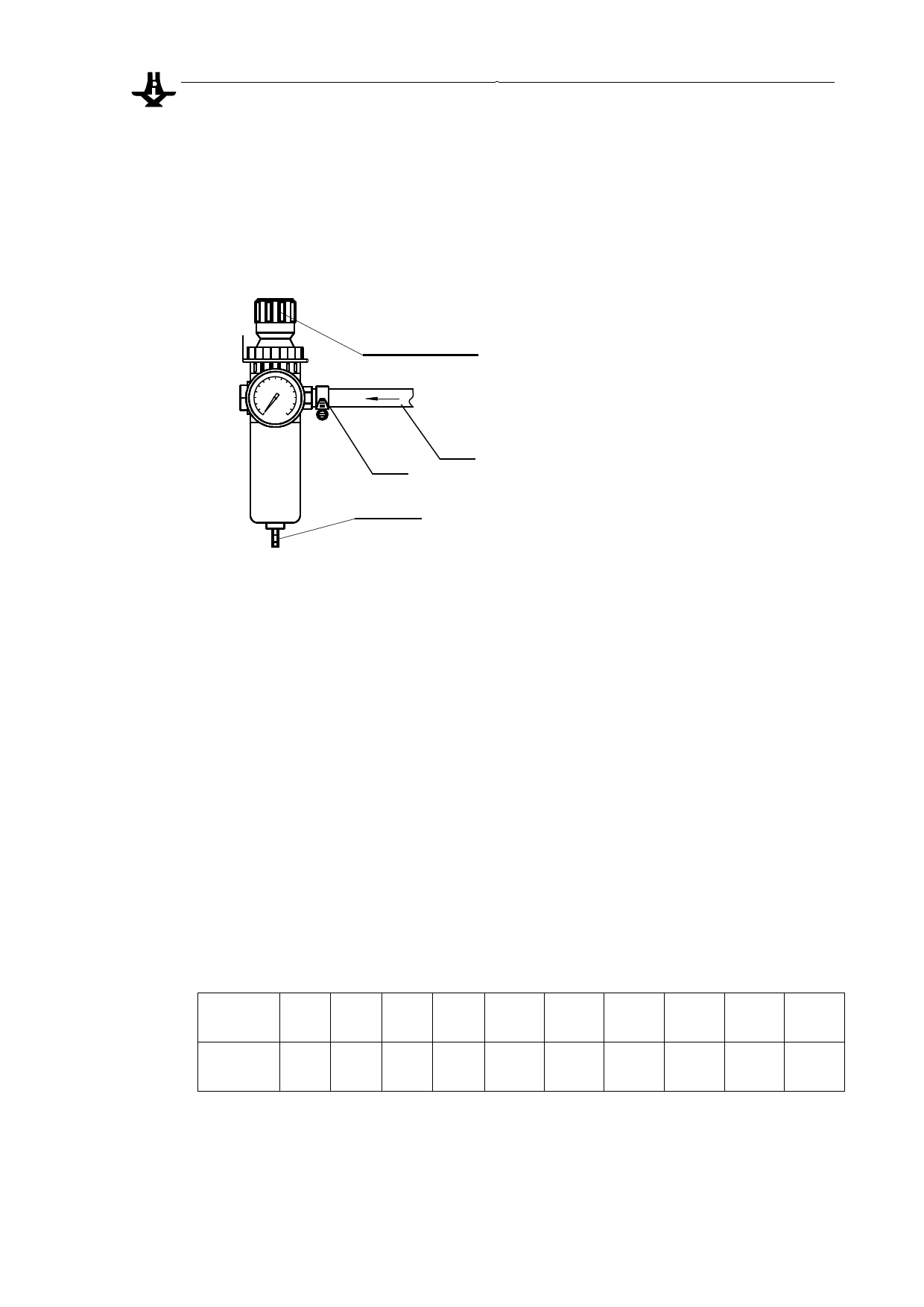

4、 压缩空气的连接及调压过滤器的使用（调压过滤器功能见下图）
气体压力调节阀
卡箍
进气管
排水嘴
1) 压缩空气必须符合第四项第 2 条规定，将气管与切割机后面板的空气过滤器进
气嘴连接，用扎箍箍紧。调压过滤器的使用：调整压力时，先将气体压力调节
阀旋钮往上拉起，然后旋转，左旋为减小出口气压，右旋为增大出口气压，压
力调整好后，压下调节阀旋钮定位。
2) 空气过滤器应定期检查排水，水位达到滤水杯的三分之二时，必须排水，否则
影响切口质量。排水时关闭供气阀门，面板选择“试气”功能，当调压过滤器
的气压表指示值为零时，水自动从排水嘴排出。
5、 冷却水的连接
将切割机后面板标有“进水”的铜嘴与供水水管连接，用扎箍箍紧。标有“回
水”的铜嘴与回水水管连接，用扎箍箍紧。其中“水路 1 进水”和“水路 1 回水”
为同一水路循环，在使用双水冷割炬时，“水路 1”和“水路 2”可在电源外部直
接并联供水。
特别提醒：当使用气冷割炬时，可不连接冷却水！！！但必须将面板割炬选择开关
置于“气冷割炬”位置。切割机通冷却水只为冷却割炬，切割电源不需水冷！
6、 输出端的连接
1) 割炬喷嘴的选用
不同的喷嘴孔径所适用的最佳电流范围不同，请根据使用电流参考下
表来选用喷嘴孔径；
喷嘴孔
径（mm） 1.2 1.4 1.6 1.8 2.0
2.2
2.4
2.6
3.0
3.3
适用电 30 ～ 40 ～ 70 ～ 80 ～ 110 ～ 140 ～ 180 ～ 220 ～ 250 ～ 300 ～
流（A） 40 65 90 100 130 170 210 250 300 400
2) 气冷割炬的连接：首先将割炬进气电缆接头 M14 螺母与切割机前下面板标有“等
离子气体”的铜嘴连接，并拧紧螺母；然后将割炬引弧导线与切割机前下面板
标有“引弧”的接线柱连接，并拧紧螺母；最后将割炬控制插头与切割机前下
面板标有“控制”的插座进行连接，并拧紧插头螺母；
