成都华远电器设备有限公司
LGK-400IGBT
逆变式空气等离子切割机
六、 安装与使用
安装环境及供电要求，应符合第三项内容要求，切割电源采用的防护等级为
IP21S，不能在雨中安装或使用。
1、 搬运及起吊
1) 移动弧焊电源时，必须先关断供电电源，拆除电源线；
2) 在搬运时，弧焊电源必须底部朝下，禁止横卧和倒放；
3) 起吊时，必须垂直起吊，且吊绳与垂直方向的夹角必须≤15°；
4) 长途运输时，必须防止弧焊电源窜动，周围放置减震泡沫塑料，同时还须防雨；
2、 开箱检查
根据本使用说明书中产品成套性和附件（见第九款）的要求，对本产品配件的
完整性进行检查，并查看本产品有无损毁。
3、 三相输入线的连接
1) 安装必须符合国家和地方的标准规范--仅由专业人员进行安装；
2) 在连接前用户必须将配电箱内的电源开关（断路器）关闭，确保关闭后开始进
行连接；
3) 本产品使用电源为三相 380V 交流 50Hz，用户应配用相应的配电箱、空气开关（断
路器）及电源线，选用的配电箱、电源线必须满足国家相关标准规定。
用户供电应具备的条件见下表：
项目
LGK-400IGBT
供电铜导线截面（mm2）
≥50
接地铜导线截面（mm2）
≥50
空气开关容量（A）
200
熔断器容量（A）
250
4) 供电电源线连接
连接必须采用符合当地和国家电气标准的电缆线和接头，由持有许可证的电
工连接至电源。

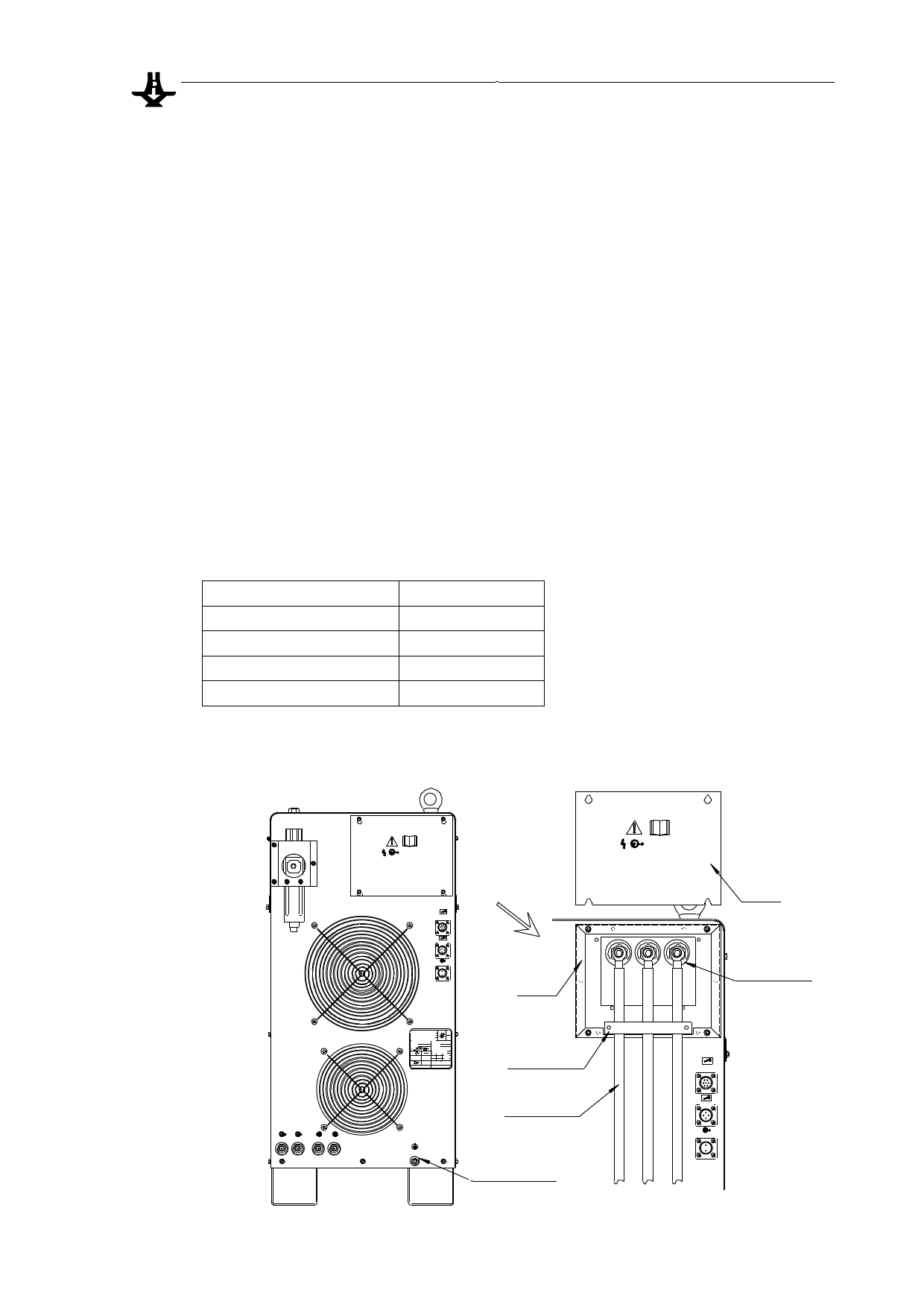

3～ 380V
2
电 源 进 线 请 使 用 截 面 积 ≥ 5 0m m 铜 芯 电 缆
液 体冷 却机
智能 通讯 接口
控制 讯号
弧 压输 出
3～ 380V
电 源 进 线 请 使 用 截 面 积 ≥ 5 0 m m2 铜 芯 电 缆
保护盖
保护罩
电源线接线座
水路2回水 水路1 回水
水路1进水 水路2进水
制 造 商： 成 都华 远 电 器设 备 有 限公 司
地 址： 成 都市 武侯 科 技园 武 兴四 路5号
生 产 商： 成 都华 远 电 器设 备 有 限公 司
地址：成都双流西南航空港经济开发区空港二路1299号
名 称:逆变 式 空气 等离 子 切割 机 型 号:LGK-400IGBT
出 厂编 号:
重 量:144kg
3～ f 1 f 2
GB1 5579. 1-20 13
6 0A /1 04 V- 400 A/ 20 0V
X
I2
U0 =380V
U
2
100%
400A
200V
U1 =380V
3 ～5 0H z
冷却方式：风冷
I1 m a x =143A I1 e f f =143A
绝缘等级:F
电源线固定块
三相供电电缆
安 全 接 地 螺 柱 M8
液体 冷却机
智 能通讯 接口
控制 讯号
弧 压输出
