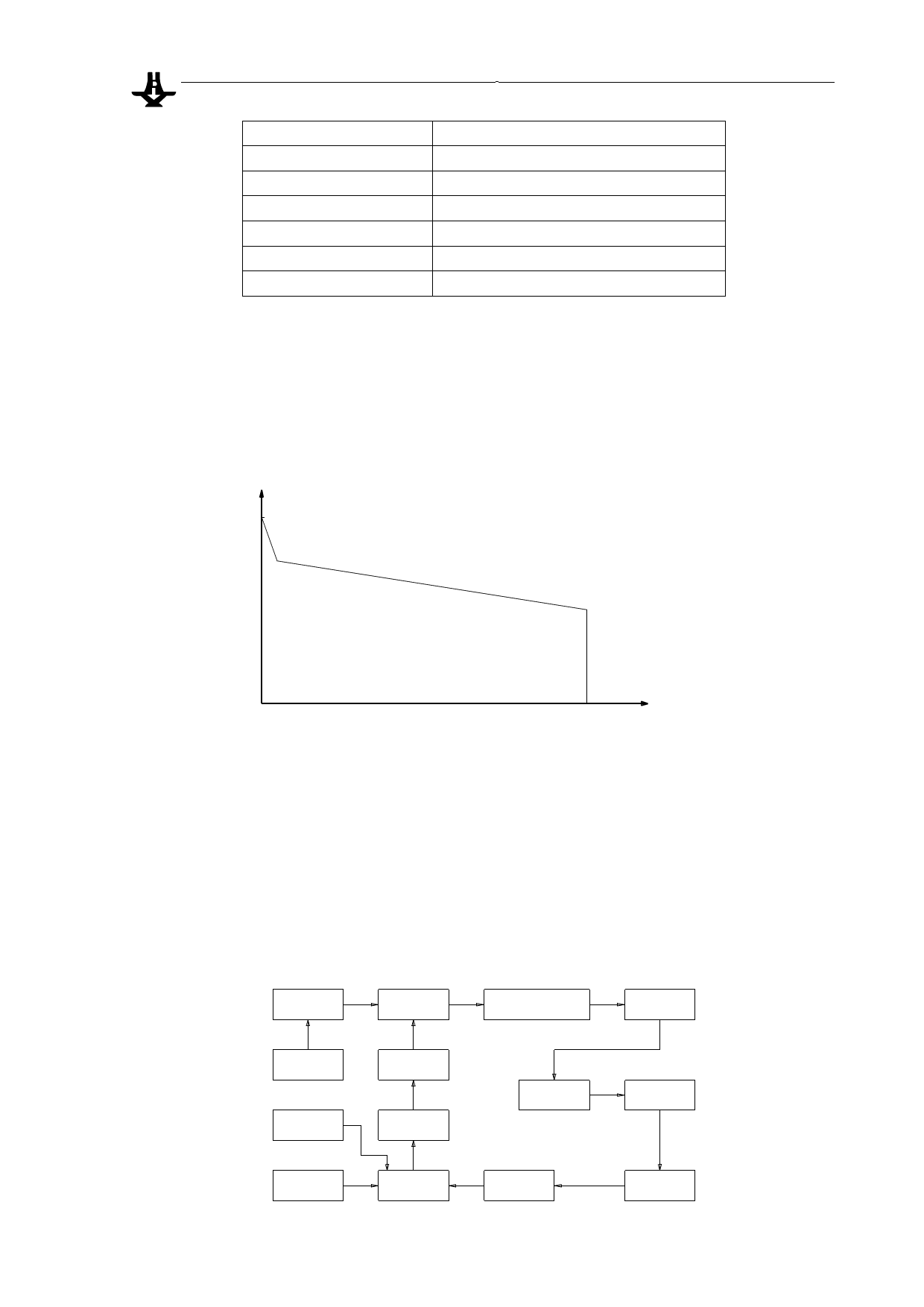

成都华远电器设备有限公司
LGK-400IGBT
逆变式空气等离子切割机
最大切割厚度（钢材）
90mm
使用等离子气体
压缩空气
工作等离子气体压力范围
0.45～0.6MPa
割炬冷却方式
气冷/水冷
引弧方式
辅助电弧由高压非接触引燃
外形尺寸 mm(长×宽×高)
930×430× 900
重量
144Kg
2. 等离子气体要求
工作压力范围：0.5MPa～0.6MPa
供气管耐压：≥1MPa
供气管内径：≥Φ8(管接头处为Φ 8)
供气流量：≥180L/min
须先将气体水份滤除后，再送入切割机
3. 该切割机外特性曲线
U
380V
400A /200V
五、 产品系统说明
I
400A
1. 产品工作原理
切割机主电路采用最新电力电子器件---IGBT 为逆变开关主器件。三相交流
电源经全桥工频整流，变换成 20KHz 的高频电流。高频电流经高频变压器降压，
快恢复二极管整流、电抗器滤波后输出切割电流。控制电路通过控制驱动脉冲
的宽度去控制输出电流。通过串联在输出端的电流传感器获取实时切割电流量，
作为负反馈控制信号，与电流调节信号比较后输入专用 PWM 调制集成电路，输
出受控的驱动脉冲控制 IGBT。从而维持输出电流的严格恒定，获得陡降的恒流
外特性。引弧采用高频引弧方式。主电路参见附图一：
2. 本产品电路方框图
工频整流
DC
滤波
IGBT逆 变
AC
高频变压器
降压
AC
整流单元
三相电源输入
3～ 380VAC
过热、欠压
缺相保护电路
IGBT驱 动
电路
脉宽调制
电路
DC
电感滤波
直流输出
电流给定信
号控制电路
PI调 节 控
制电路
负反馈控
制电路
9
电流采样
