武汉锐科光纤激光技术股份有限公司
P20-30QS 脉冲光纤激光器使用手册
PIN
1-8（D0-D7）
10,13-15,24,25
11,12,16,21
17
18
19
20
22
9,23

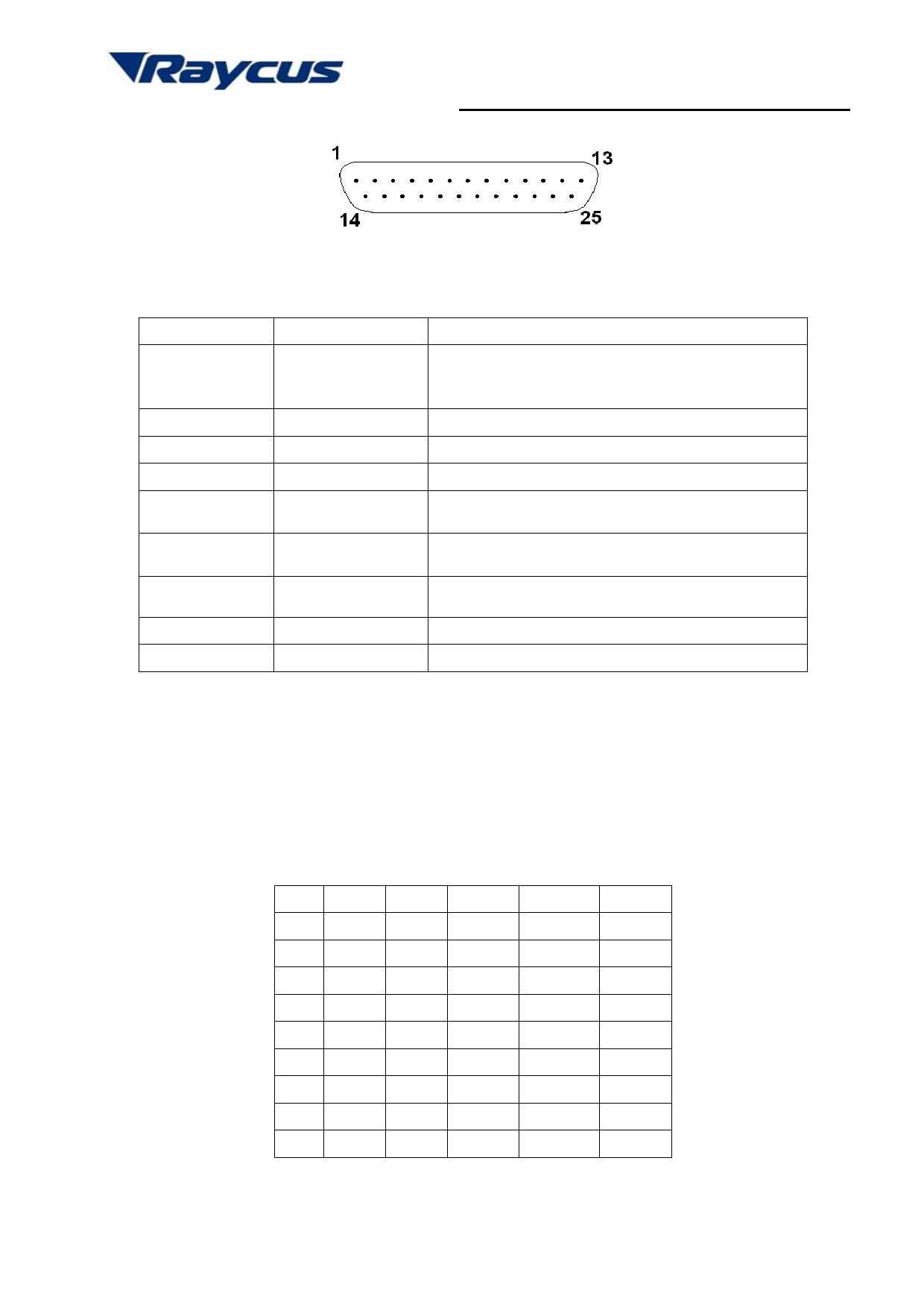

图 5 控制接口图
表 3 控制端口引脚定义
功能
功率设置
GND
报警信号
VCC
预出光信号
出光信号
频率信号
红光信号
/
描述
并口 8bit，D0 为最低位，D7 为最高位；范围：0-255
（16 进制：0x00-0xFF）；
0：输出最小功率；255：输出最大功率
打标板卡的信号地（数字地）
具体定义见表 5
5V 输入电压，报警信号光耦隔离用
MO、PA 预出光信号
高电平开启，低电平关闭
出光信号
高电平开启，低电平关闭
设置激光器打标频率, TTL 电平
30KHz-60KHz
高电平红光开启，低电平红光关断
预留管脚，不连接
a) 针 1～8 为功率设置信号（TTL 电平），通过针 1～8 信号的组合可对泵浦激光二
极管的电流进行设置，从而控制激光器的输出功率。通过 1～8 针可以设置 0～255
范围内的编码，对应于 0%～100％的功率输出（实际光学功率输出可能并非与这
些设置成线性关系）。具体设置可参考表 4 中示例：
表 4 功率信号定义
设置 1 设置 2 设置 3 设置 4 设置 5
针1 0
0
0
0
1
针2 0
0
0
0
1
针3 0
0
0
0
1
针4 0
0
0
0
1
针5 0
0
0
1
1
针6 0
0
1
1
1
针7 0
1
1
1
1
针8 1
1
1
1
1
电流 ~50 % ~75 % ~87.5 % ~93.75 % ~100%
b) 针 10、13、14、15、24、25 为数字地。
c) 针 17 是外部提供的 5V 直流，给告警信号输出光耦供电使用，输入电流大于 20mA。
5
