保护地
24V+
武汉锐科光纤激光技术股份有限公司
P20-30QS 脉冲光纤激光器使用手册
24V-

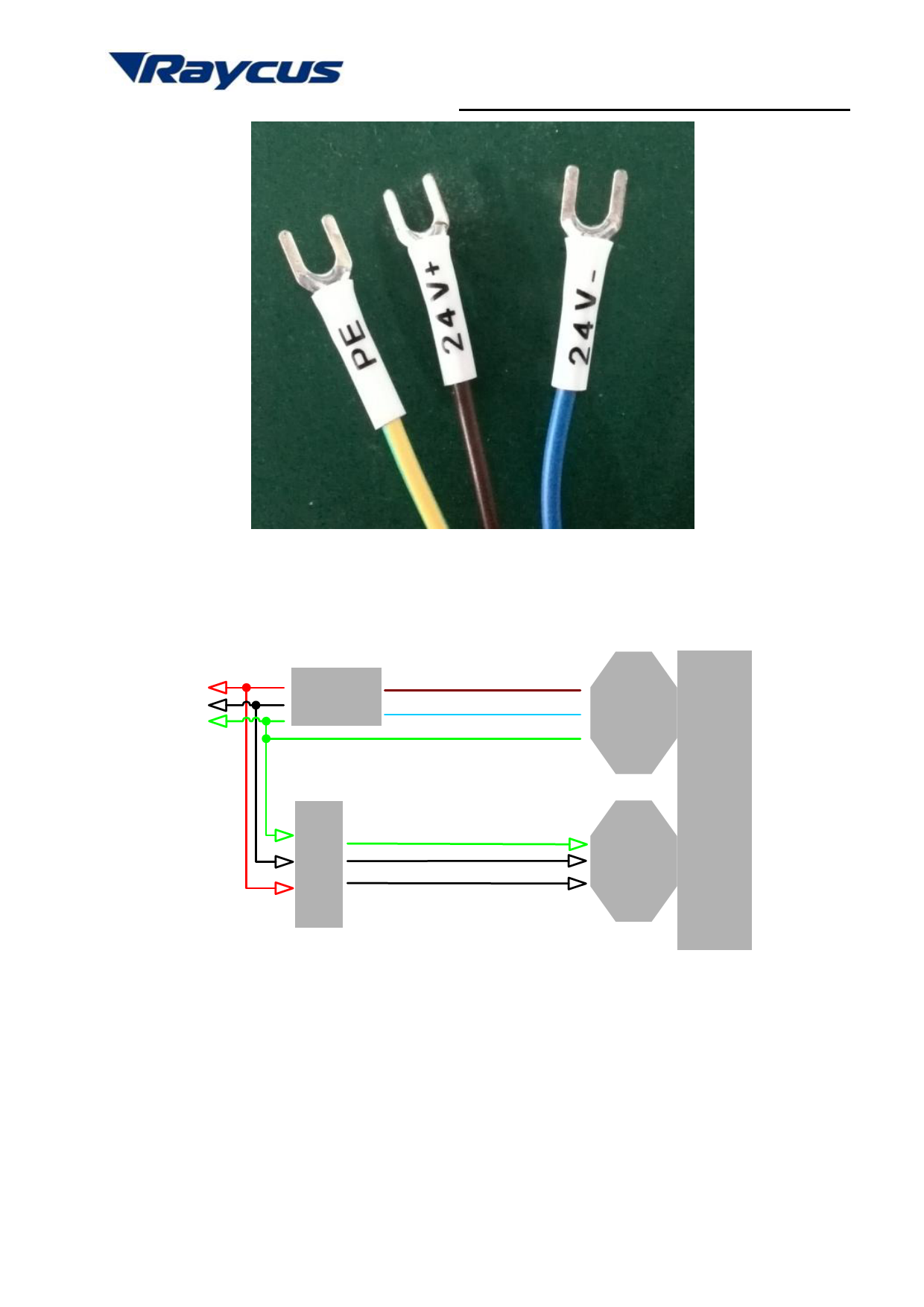

图 3 电源线接头定义
c) 请确认外部控制器的控制接口与激光器相匹配，将控制电缆接在激光器控制接口
上，并可靠固定。推荐电气连接图如图 4 所示：
L
N
大地
24V电源
24V“正”(棕色线）
24V“负”(蓝色线）
电源线
用
户
外部GND
控
制
器
激光模
块
DB25控
制接口
图 4 电气连接图
d) 保证输出光缆的弯曲半径不小于 15cm。
3. 控制接口
电源模块后面的 DB25 是连接控制系统（例如打标机）和激光器系统的接口。工作前
务必连接可靠。各针脚定义如下：
