激光雕刻教程
第一步：在 CorelDRAW 中设计雕刻层，设计好雕刻层之后，使用 CorelDRAW 的群组功能，使雕刻层成为一个整

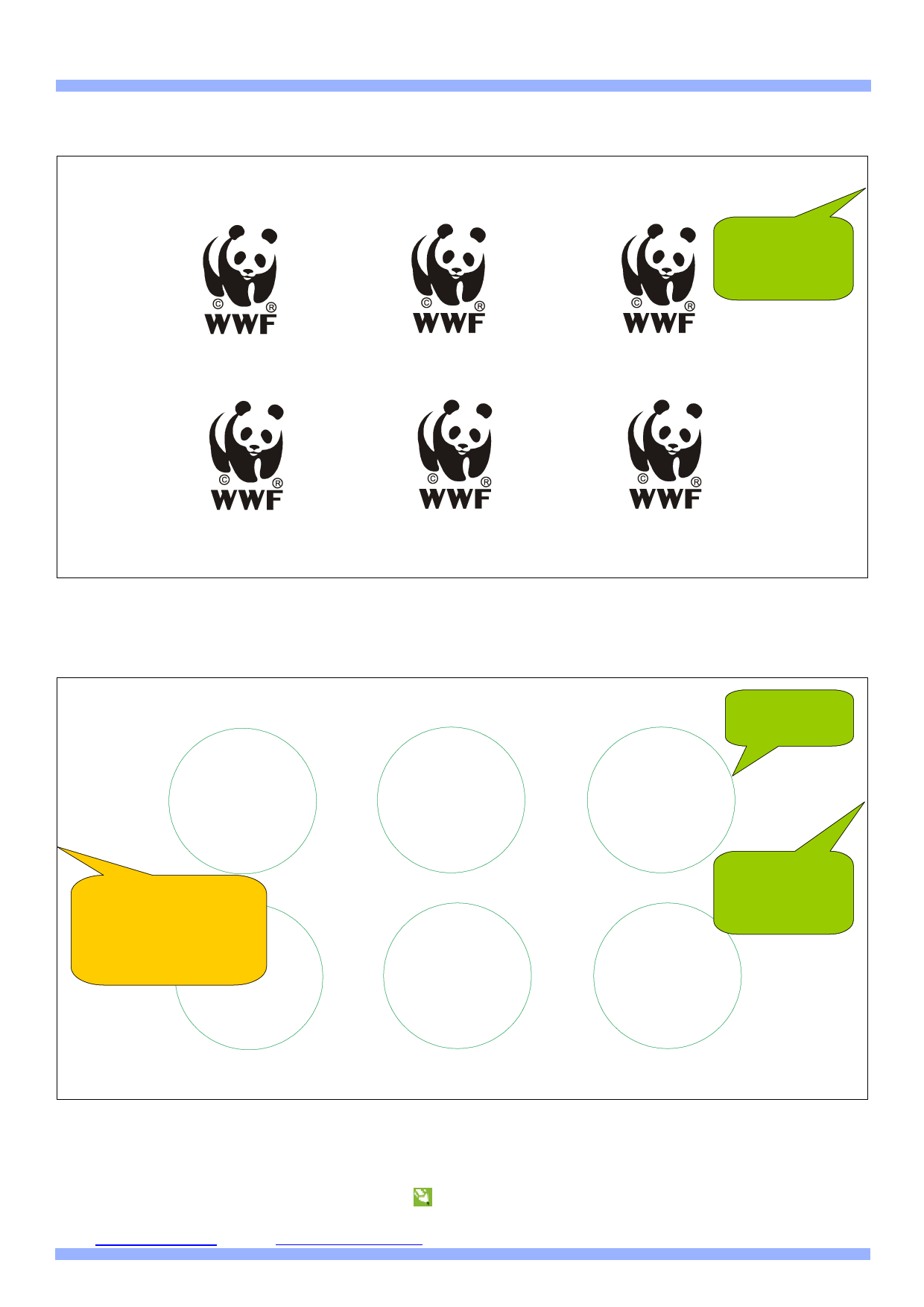

体。雕刻层设计好如下图所示。
矩形边界线表示
材料大小，粗细请
设置为 0.01mm
第二步：在 CorelDRAW 中设计切割层，设计好切割层之后，使用 CorelDRAW 的群组功能，使切割层成为一个整
体。注意，雕刻层是一个群组，切割层是另一个群组，不可把雕刻层和切割层捆绑成为一个群组。切割层设计好如
下图所示（切割线不是一定要使用绿颜色，可以使用任何颜色，我们只是示例）。
切割线粗细请
设置为 0.01mm
雕刻层和切割层的边界
矩形，必须尺寸一样，否
则两个图层就不能自动
叠齐，要人工叠齐
矩形边界线表示
材料大小，粗细请
设置为 0.01mm
注：关于切割线和边界矩形线的粗细为什么要设置为 0.01mm，我们在本教程的前面多次提到，并说明了其内在原
因。如果不设置为 0.01mm，就会引入尺寸误差！无论是 PLT 分色式分层雕刻技术，还是我们的分层雕刻技术，都
要这样做，否则都会引入尺寸误差！因为这与 CorelDRAW 计算图形尺寸的规则相关！
第三步：点击 CorelLASER 插件工具条上的按钮 ，进入 CorelDRAW 数据传输设置窗口，按下图所示的规则进
