激光雕刻教程
5、在 CorelDRAW 中进行分层雕刻
PLT 分色式分层雕刻技术，古老、陈旧、作图难度大，问题太多，这些都可以去参考本教程前面的内容。许多
激光雕刻机生产商因为对 PLT 分色式分层雕刻的内在机制不了解，所以他们对使用 PLT 分色式分层雕刻的激光雕
刻机控制板卡和激光雕刻软件的认识是：复杂的图容易出错（通常就是：雕出来的图和用户设计的图，很多地方不

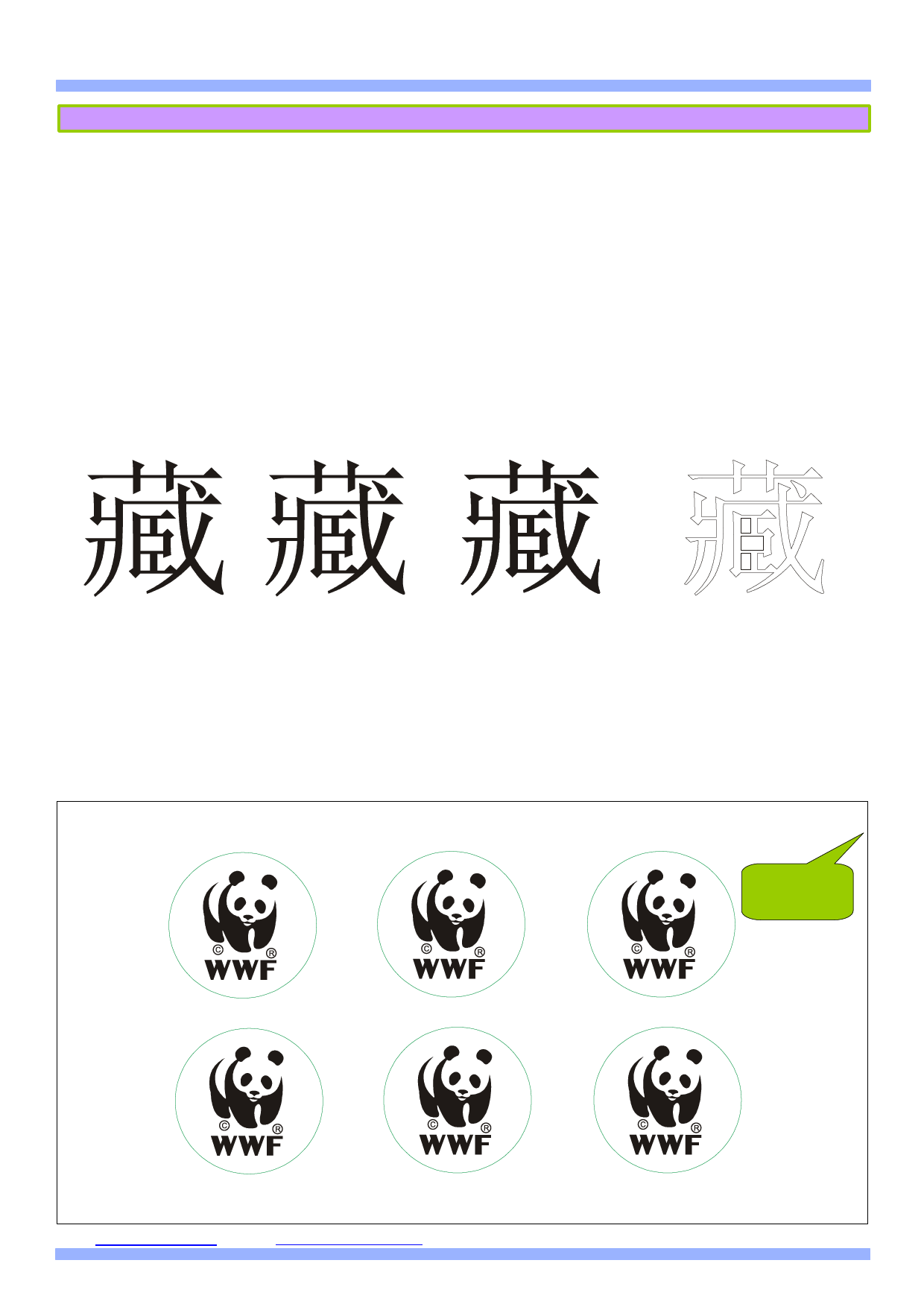

一样）！PLT 分色式分层雕刻，还有一点也是所不能容忍的：图形的细节表现较差！我们拿雕刻文字来说明，如下
图：我们发现，使用 WMF 输出的文字与正常的文字完全一样，而使用 PLT 输出的文字，笔画被加粗了！若是雕刻
个头很大的文字，可能影响不大，如果是输出小字的话，笔画被加粗，就可能粘连在一起了。为什么会这样呢？因
为 PLT 是先绘制文字（或图形）的外框，然后用一根挨着一根的线段（扫描线）去填充这个外框，从而得到实心的
图形！这额外加的一个边框，就是笔画被加粗的原因了。既然 PLT 分色式分层雕刻有这么多不好的地方，为什么还
在被采用呢？因为 PLT 是最最简单的图形格式，易于激光雕刻软件的编写！既然易于编写，为什么还容易出错？因
为并非是软件出错，而是用户画的图不合要求（比方图形中有不封闭的小图、图形有重叠区、这个图形包围了那个
图形）！从用户的角度讲，画图就是画图，既不能这样画，又不能那样画，用户就得重新为使用激光雕刻机而培养
新的画图习惯！分层雕刻本来就是为了更方便，反而制造了麻烦，尤其是要用户重新培养新的画图习惯，行吗？
正常的文字
使用 WMF 输出的文字
使用 PLT 输出的文字
PLT 会给文字额外加个边框
我们批判 PLT 分色式分层雕刻，并举了大量的例子说明该技术的局限性。也就是说，不要寄希望于相关软件开
发公司去改进、完善，因为这是应用了 20 来年技术，要改进早被改进了，不会等到现在。我们曾经也试图使用 PLT
分色式分层雕刻技术，但我们悲哀发现，除非我们自己编写一个类 CorelDRAW 软件来输出 PLT 数据，而不是借助
CorelDRAW 输出 PLT，才有可能保证不出错！
那么，使用 CorelLASER，如何在 CorelDRAW 里进行分层雕刻呢？我们以图例来详细讲解。如下图，我们需
要雕刻 6 只熊猫，并在雕刻完成后，自动把 6 只熊猫切割下来（绿线表示切割线），该怎样实现呢？
矩形边界线表
示材料大小
