CorelDRAW 图形尺寸规则
如果边界线很粗，实际尺寸就
会大于 CorelDRAW 里看到的
尺寸，用户就会莫名其妙地发
现输出尺寸不对，可能还会责
怪我们的雕刻软件有问题。实
际上却是用户没了解不同软
件计算图形尺寸的方法。
WinsealXP 的图形尺寸规则
激光雕刻教程
重要提示：用户设计用于切割的
图形时，要养成把切割线粗细设
置为 0.01mm 的习惯！用户设
计材料边界矩形时，也要养成把
边界线粗细设置为 0.01mm 的
习惯。其理由很简单：不管这个
软件是如何计算图形尺寸，线条
粗细设置为 0.01mm，计算出来
都会是一样的！也就是说遵守这
个原则就不用管软件如何计算
图形尺寸了，否则就要去了解软
件是如何计算图形尺寸的
3、 边界线必须是实线，不能使用虚线、点线、点划线等等，否则雕刻软件无法正确识别边界线。
下面我们举例说明：

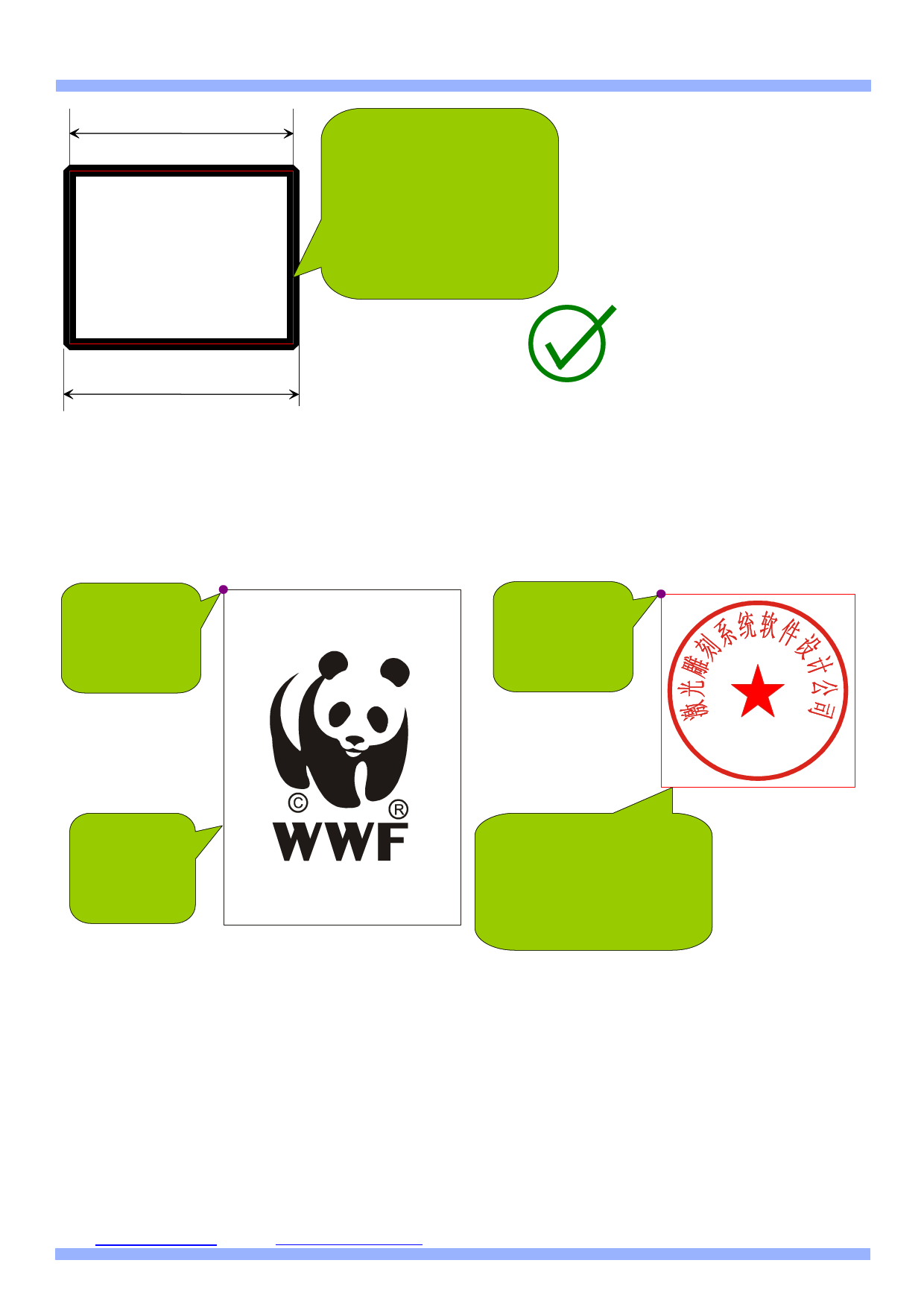

例一、 不用中心夹具，也能把图形准确地刻制在材料的中心。我们花了较多的篇幅去说明中心夹具的优点，可是
这个特殊夹具很难买到，用户自己制作这个夹具只怕也有些困难。但是，借助我们的雕刻软件的边界线功
能，就能用最简单的左上定位方式，准确地把图形刻制在材料中心！如下图：
用左上定位模
式，定位到材料
左上角雕刻：指
定不输出边界线
用左上定位模
式，定位到材料
左上角雕刻：指
定不输出边界线
用边界线绑定
材料尺寸，直
接把图画在边
界矩形正中心
假定要把 40mm 的图章雕刻
到 42mm 图章材料中心，只
要增加一个边长 42mm 的边
界矩形，并把 40mm 的印章
设计在边界矩形正中即可
注：上图我们介绍的不借助中心夹具把图案雕刻到材料正中的方法，其理论误差是 0！但实际效果上是否精确关键
在于两点：其一，材料尺寸测量得是否精确；其二、图形是否准确地设计在边界矩形正中。
例二、 为分层雕刻提供极大的方便。我们讲解任务方式时，讨论了一些分层雕刻。在我们的激光雕刻软件中，放
弃了对作图要求苛刻，且极其容易出错的 plt 分色式分层雕刻，取而代之的是我们独特的任务式分层雕刻技
术。我们的任务式分层雕刻技术，有几个突出的优点：
1、 不拘图形格式。不管是 bmp、wmf、plt 等等，都可以作为一个图层；
2、 对作图无任何要求。图形可以不闭合、可以交叉、可以重叠、可以互相包含……，用户完全可随心所欲地
作图。可以使用任何来源的图形，而不用检查它是否符合要求；
3、 接口其他软件十分容易，可以广泛地实施分层雕刻技术。比方我们的 WinsealXP 有分层雕刻，CorelLASER
同样有分层雕刻。而有些激光雕刻软件，为了实现 plt 分色式分层雕刻，不得不专门编写一个专用激光雕刻
