激光雕刻教程

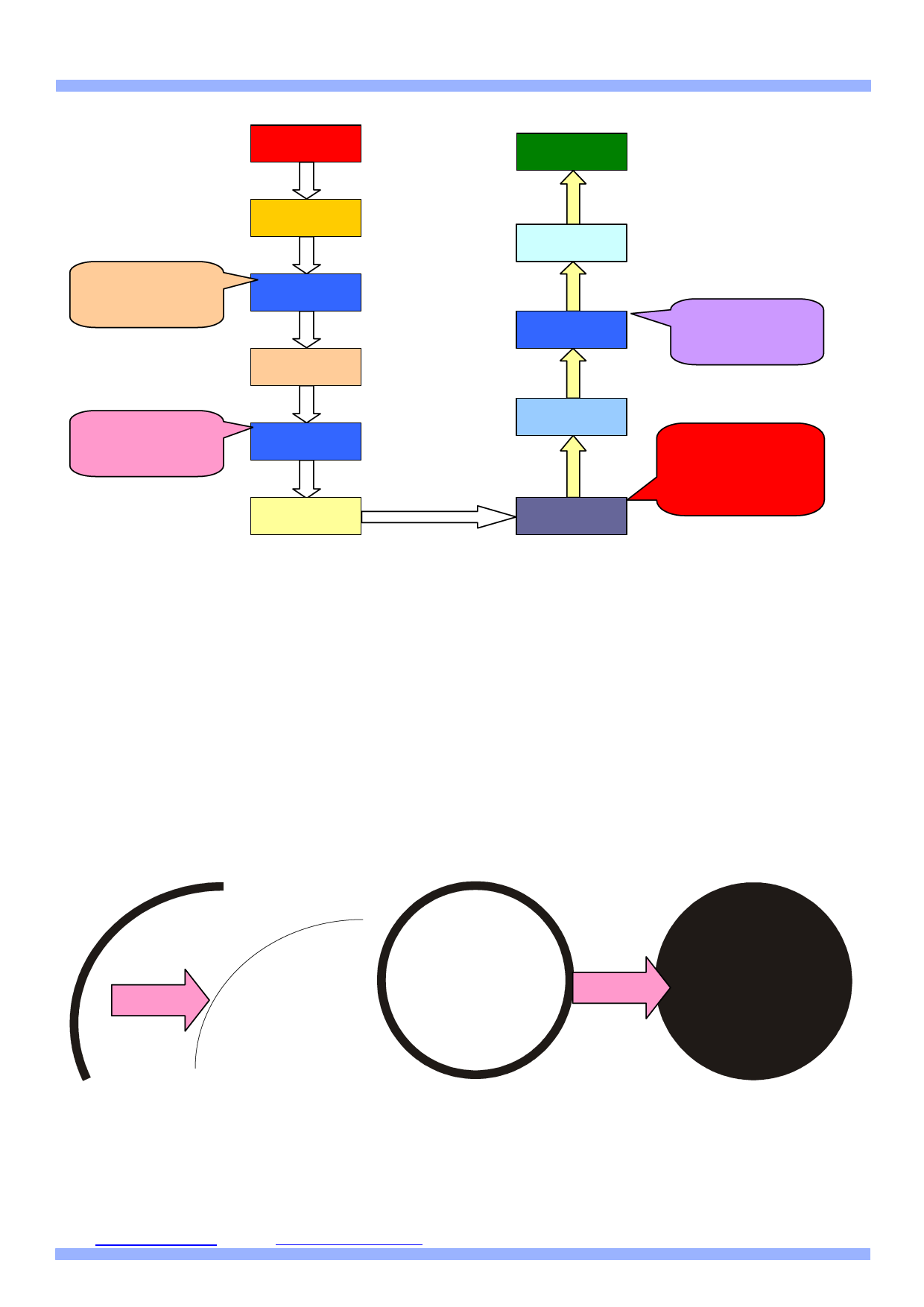

对于上图所建立的交叉混合式多任务，激光雕刻机是怎样工作的呢？下面我们再以图示的方式演示其过程：
开始工作
完成任务
雕刻机遇到分层命
令，马上雕刻下一层
雕刻机遇到分层命
令，马上雕刻下一层
雕刻 A 图
分层命令
雕刻 B 图
分层命令
雕刻 C 图
雕刻 E 图
分层命令
雕刻机遇到分层命
令，马上雕刻下一层
雕刻 D 图
会话命令
雕刻机遇到会话命
令，停下来询问是否
继续雕刻下面的图
注：一个多层的雕刻任务，里面的每一层可以是完全不同的形式，比如 A 层雕刻、B 层切割，再比如 A 层阴刻、B
层阳刻，再比如 A 层速度 200mm/s、B 层速度 400mm/s……。也就是说，分层雕刻可以是交叉混合的加工模式，
每一层的加工参数可以各不相同。
传统的分层雕刻方式，是使用 plt 分色式分层，与我们的雕刻软件的分层方式完全不同，我们使用任务式分层
雕刻。任务式分层雕刻的机制来自于数控加工，我们拿常见的印刷电路板制造工艺流程来举例说明。一个双面印刷
电路板有顶层线路层、底层线路层、阻焊层、钻孔层、丝印层、焊盘层、机械外型切割层等等。首先由数控软件把
电路板的图分解成各种图层文件，比如钻孔文件、丝印文件等等，然后按照工艺流程把这些文件发送给加工设备。
我们的雕刻软件就类似于这种分层方式，只不过我们的雕刻软件不用先生成图层文件什么的，而是直接把每层图作
为任务发送给激光雕刻机。
我们为什么会淘汰简单易行的 plt 分色式分层（plt 是所有图形格式中最简单的）呢？
1、 并非所有图都能转换成 plt 格式，如果不能转换成 plt，分层雕刻就不能进行了；我们举个简单的例子，在
CorelDRAW 中，把一条 2mm 粗的弧线和一个 2mm 粗边线的圆，转换成 plt 会是什么样子呢？
转换成 plt
转换成 plt
2mm 粗的圆弧线转换成 plt 会没有了粗细
2mm 边线的圆圈，转换成 plt 会成了圆饼
2、 plt 分色式分层雕刻对作图要求太苛刻，使用价值大打折扣。
至少有三点苛刻要求：其一、图形必须封闭；其二、图形不能有重叠区域；其三、不能这个图包含在另一个图
