激光雕刻教程

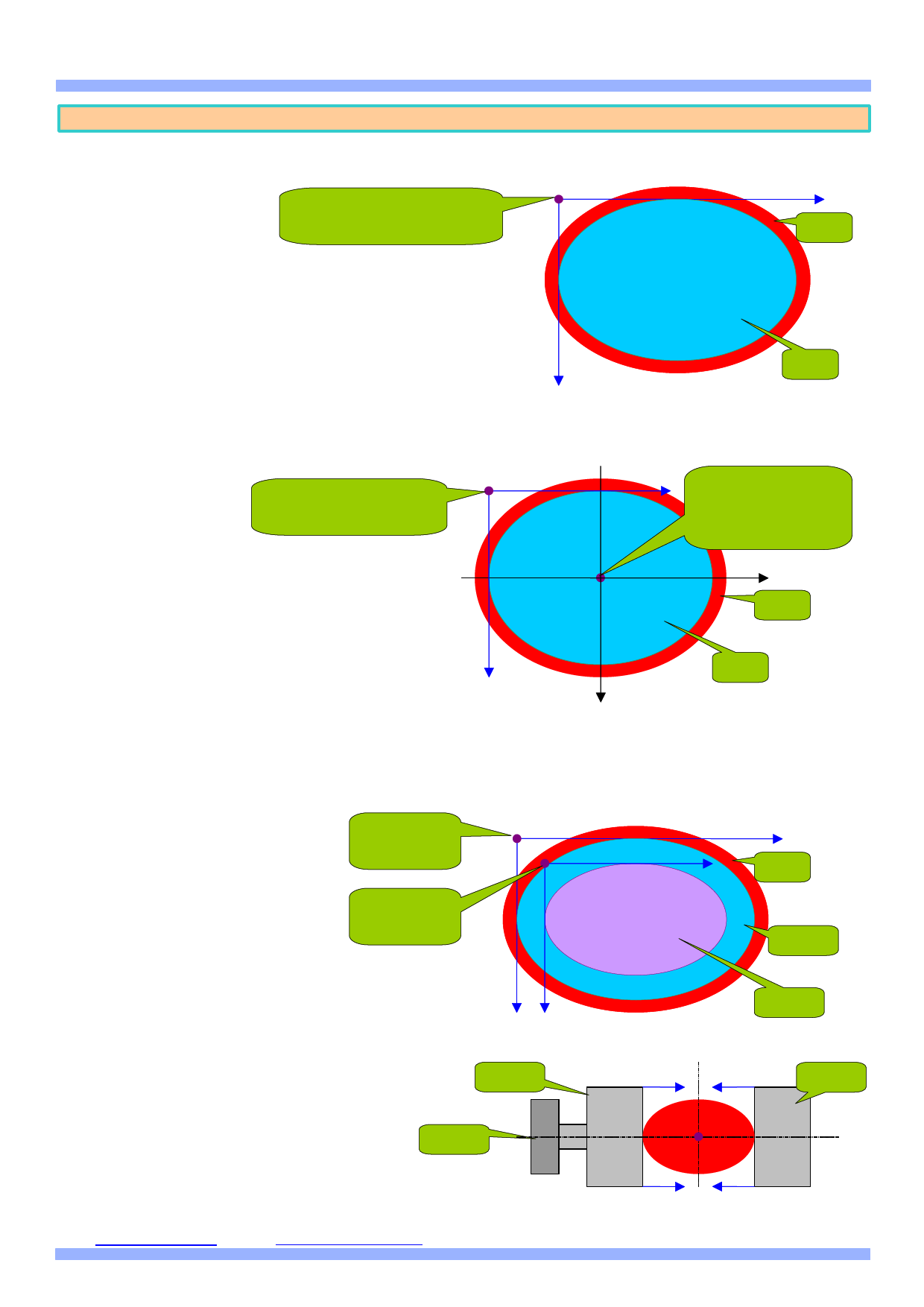

7、定位模式：该功能控制激光雕刻机如何定位，共有四种：左上、中心、水平中心、垂直中心（*重点内容）
左上定位模式：激光头定位到图形的左上角，是最通用的定位模式，也是最简单的定位模式。
激光头定位到左上角位置，
并以该点为起点进行雕刻
左上定位模式的优点是通用性强，不需要特殊的夹具支持。其
缺点是有时极其不方便：比方想把 40mm 的印章恰好雕刻在
42mm 的材料中心，就很难准确定位。若采用位置预览辅助定
位，又不免要浪费材料，而且还是不能精准定位！国内的激光
刻章机，大多采用左上定位模式，所以国内刻制的印章，我们
很难看到一只准确刻制在材料中心的印章！
材料
图形
中心定位模式：激光头定位到图形的中心，而雕刻时，激光头再跑到图形的左上角开始雕刻，如下图。
雕刻时，激光头才跑到
图形的左上角开始雕刻
中心定位模式的优点是可以精确地把图形雕刻到材料的
中心，真正的只需一次定位，根本不用借助位置预览来辅
助定位，材料装到夹具，马上就可以雕刻。其缺点是需要
特殊的夹具支持！这个特殊的夹具就是不管所夹持的材料
大小，中心都是不变的（简称为中心夹具）。
激光头定位到材料
的中心，雕刻时才跑
到左上角开始雕刻
材料
图形
这里可能会产生一些疑惑：定位到材料中心，再跑到图形左上位置去雕刻，与直接定位到图形左上位置，直接
在图形左上位置开始雕刻，有什么不同吗？因为材料尺寸变化了，或图形尺寸变化了，图形左上位置都会发生变化！
也就是说，图形左上位置由材料尺寸、图形尺寸共同确定。如下图所示：
左上定位很难准确定位的另一个原因
是材料的制造误差！比方 42mm 的材
料，可能这个是 42.3mm，另一个是
42.5mm，再一个可能是 42.8mm。想
要准确地把图形刻制在材料中心，得
先用游标卡尺测量材料的尺寸！而测
量材料尺寸时，还可能有测量方法不
当导致的误差。
图形 1 的左
上位置
图形 2 的左
上位置
材料
图形 1
图形 2
中心夹具的原理很简单：旋动旋把时，夹铁 1 和
夹铁 2 同步向中心推进，所以不管夹持多大尺寸
的材料，其中心位置都是不变的。右图是以水平
方向为例说明中心夹具的原理。
旋把
夹铁 1
夹铁 2
中心夹具原理示意图
