确地设计出用于切割的图形。

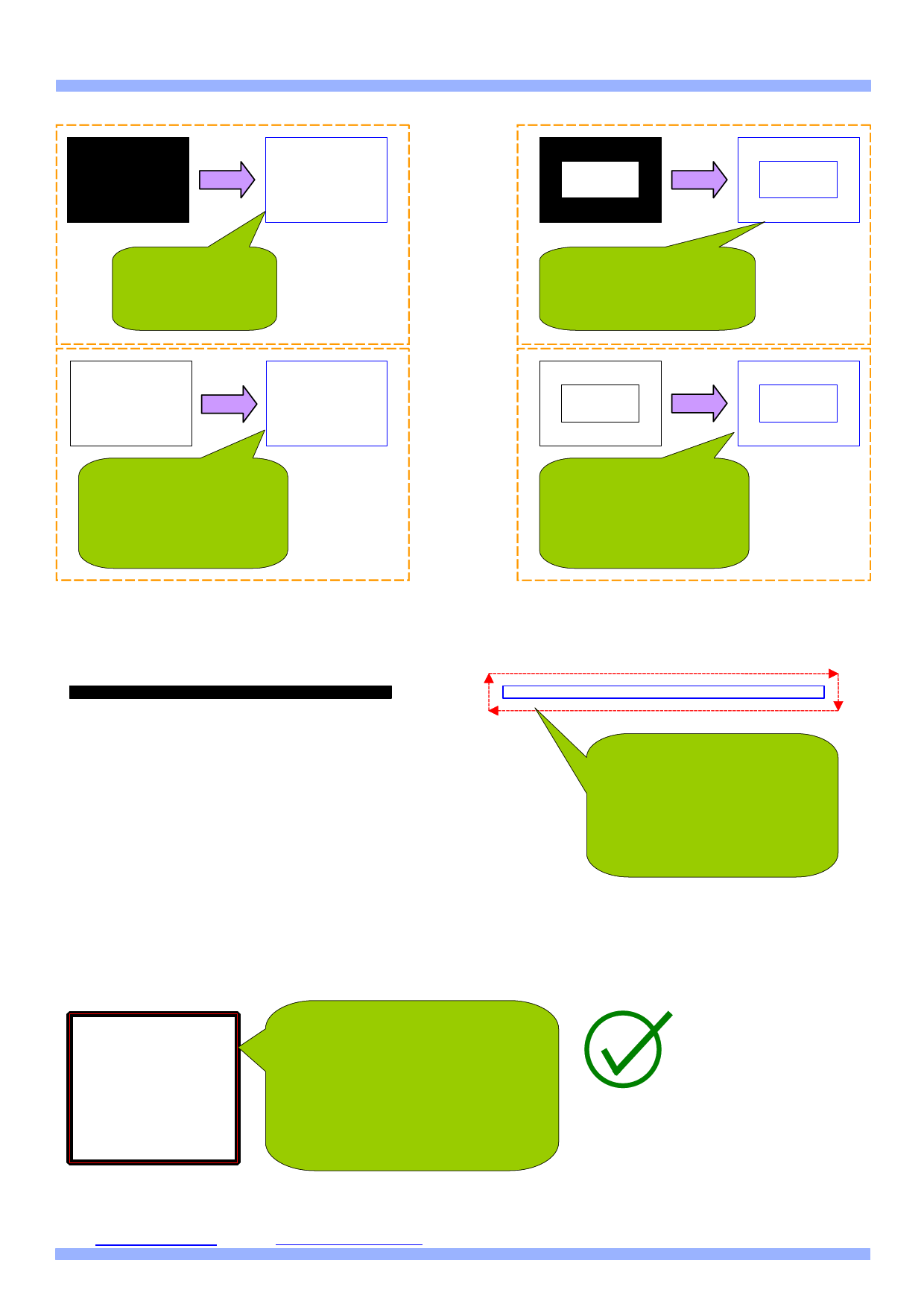

实心的图形，只有外
轮廓，激光切割时沿
图形的外轮廓走刀
激光雕刻教程
空心图形，有外轮廓和内
轮廓，激光切割时沿图形
的内、外轮廓各走刀一次
若空心图形的轮廓线仅一
个象素，激光切割时沿图
形轮廓线走刀，这就是所
谓的单线切割
图形的轮廓线仅一个象
素，激光切割时沿图形轮
廓线走刀，这就是所谓的
单线切割
在上面的激光切割原理演示中，我们发现左边的两个图切割出来是一样的，而右边的两个图，切割出来也是一
样的，作图时，就可按如何作图方便，来设计用于切割的图形。关于切割，用户最大的迷惑就是：为什么切割一条
直线，激光雕刻机会来回切割两次？下图就说明激光雕刻机来回切割两次的原因：
重要提示：如果线条有粗细，线条就有了轮廓，激光雕刻机
切割时就会切割这个线条的轮廓！如果线条只有一个象素的
粗细，这个线条就没有轮廓，激光雕刻机就会老老实实地切
割这条线！所以，用户只要把要切割的线条的粗细全部设置
为 0.01mm，线条就会是一个象素的粗细，没有了轮廓，激
光雕刻机就不会输出轮廓，而是切割这条线。
切割左图所示的直线，激光雕刻
机会按红色线条指示的路径进
行切割（实际上就是切割了这条
直线的轮廓）：用户观看时如同
来回切割了两次
在 CorelDRAW 中作图并使用 plt 数据进行切割时，用户有时会发现切割出来的尺寸不对，这是什么原因呢？有两
个原因：其一、CorelDRAW 输出 plt 数据时，默认分辨率是 1016dpi，如果用户的雕刻机并不是 1016dpi 的，而是
1000dpi 的话，那么切割出来的尺寸会偏大。解决办法也很简单，就是设置 CorelDRAW 输出 plt 数据时，也使用和
雕刻机一样的分辨率即可。其二、用户设计切割用的图形时，没有注意到线条的粗细！如下图
CorelDRAW 输出 PLT 数据时，是按
中心线（如图中红线所示）输出 plt
数据而不是沿外轮廓输出。如果用户
画的切割线很粗，切割输出尺寸就会
误差较大！解决的办法同样是把线条
粗细设置为 0.01mm 即可
重要提示：用户设计用
于切割的图形时，要养
成把切割线粗细设置为
0.01mm 的习惯！
