6C6879-FLASHDEV
最低起辉电压时，还需要给闪光管的触发线施加 1 万伏以上的脉冲电压(触发电压越高越好)，闪光管才会爆光。
因为触发线是连接高压输出的线，所以，应该用厚度不小于 0.5mm 的硅胶管套住触发线，并使触发线尽可能远
离任何金属部件。否则，触发线朝金属部件打火，高压脉冲没有可靠地输出到闪光管上，光敏机就会出现爆光
不灵的顽疾。本产品的触发电压为 2 万 5 千伏，但仅仅是短暂的高压脉冲。触发线尽可能短而直，尤其不可耷
拉在任何电路板上，否则高压脉冲可能损坏电路板上的元件，导致光敏机故障。
5、 电源板的安装：触发器应离任何金属部件 5mm 以上，避免高压感应打火而损失高压能量，导致触发不灵敏。
6、 储能电容组的安装：连接储能电容组的插座，有 A B C D GND 标志，可连接 4 路储能电容组，每组电容驱动

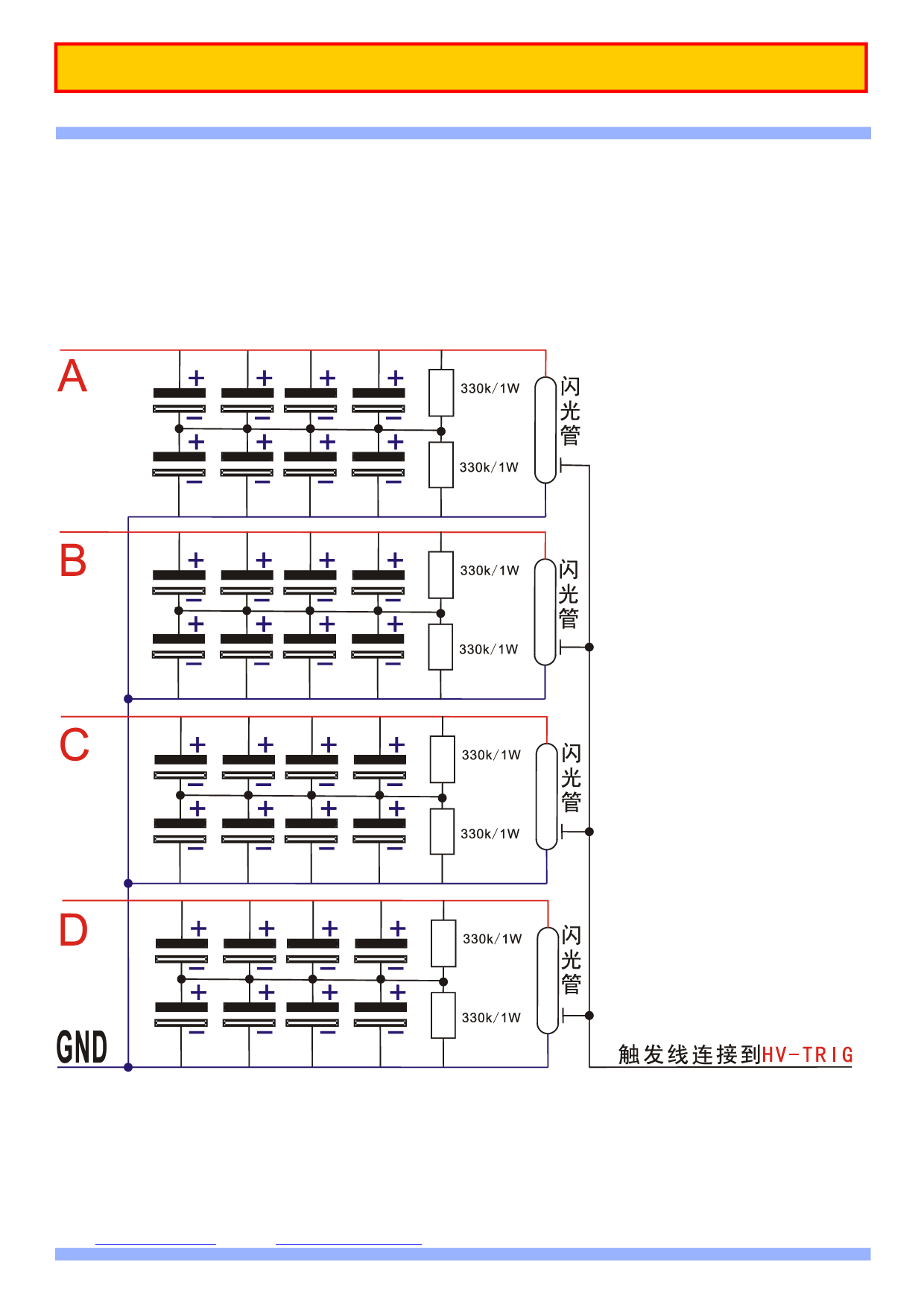

一支闪光管，故可同时驱动 4 支闪光管。其连接示意图如下：
每个电容组末端有两个 330k 的电
阻，该电阻称为均压电阻，用于保
证上下两组电容上的电压基本相
等，防止意外炸电容。比方说充电
到 800V，若上一组电容上是 500V，
下一组电容是 300V，那么上一组电
容就可能炸掉。此外，该电阻还兼
有泄放残余电荷的作用。该电阻应
选用精度 1%的金属膜电阻
左图显示了同时驱动 4 个闪光管的
接法，但并非一定要接 4 支闪光管，
可接 1 支，也可接 2 支，也可接 3
支，A B C D 中，不用的空着即可
接多大的电容合适？这要看你准备
制造爆光能量多大的光敏机。爆光
就是把储能电容上的电能变成光
能。电容储能=0.5xCxVxV/1000000，
一台使用 16 只 680uF 电容的光敏
机，充电到 800V(每个电容上 400V)，
最大爆光能量=16 x 0.5 x 680 x 400
x400/1000000 = 870 焦耳。如果使
用 16 只 1000uF 的电容，最大爆光
能 量 =16 x 0.5 x 1000 x 400 x
400/1000000 =1280 焦耳。由此可见，
绝大多数的光敏机爆光能量是低于
1500 焦耳。但是，有不少光敏机号
称 3000 焦耳、5000 焦耳、6000 焦
耳……
一看上图，有些厂家要吓一跳，因为上图有 32 只电容！实际上，接多少个电容，接多大容量的电容，完全在
于厂家想制造多少爆光能量的光敏机。但有一点必需注意：每一组电容，都有上下两排，上下两排最好是个数相等
的同一种容量的电容。比方不能上面接 2 个，下面接 3 个，比方也不能上面接 2 个 470uF 的，而下面接 2 个 680uF
的。后面会对光敏机的电容选配，做详细说明。
