第四章：6C6879-FLASHDEV-CHG 电源板
安装与接线说明
1、 交流电接线：ACN 表示接交流电的零线，ACL 表示接交流电的火线。如果不区别火线、零线，机器照样能正
常工作，但建议区分火线、零线，因为电路设计，考虑了配电安全与抗干扰因素。
2、 散热风扇接线：可使用交流的散热风扇，亦可使用 12V 的直流风扇。建议使用 12V 的直流风扇，因为交流风扇
通常个头比较大、价格比较贵。使用 12V 直流风扇，风扇的供电电流，应小于 250mA(即 0.25A)。

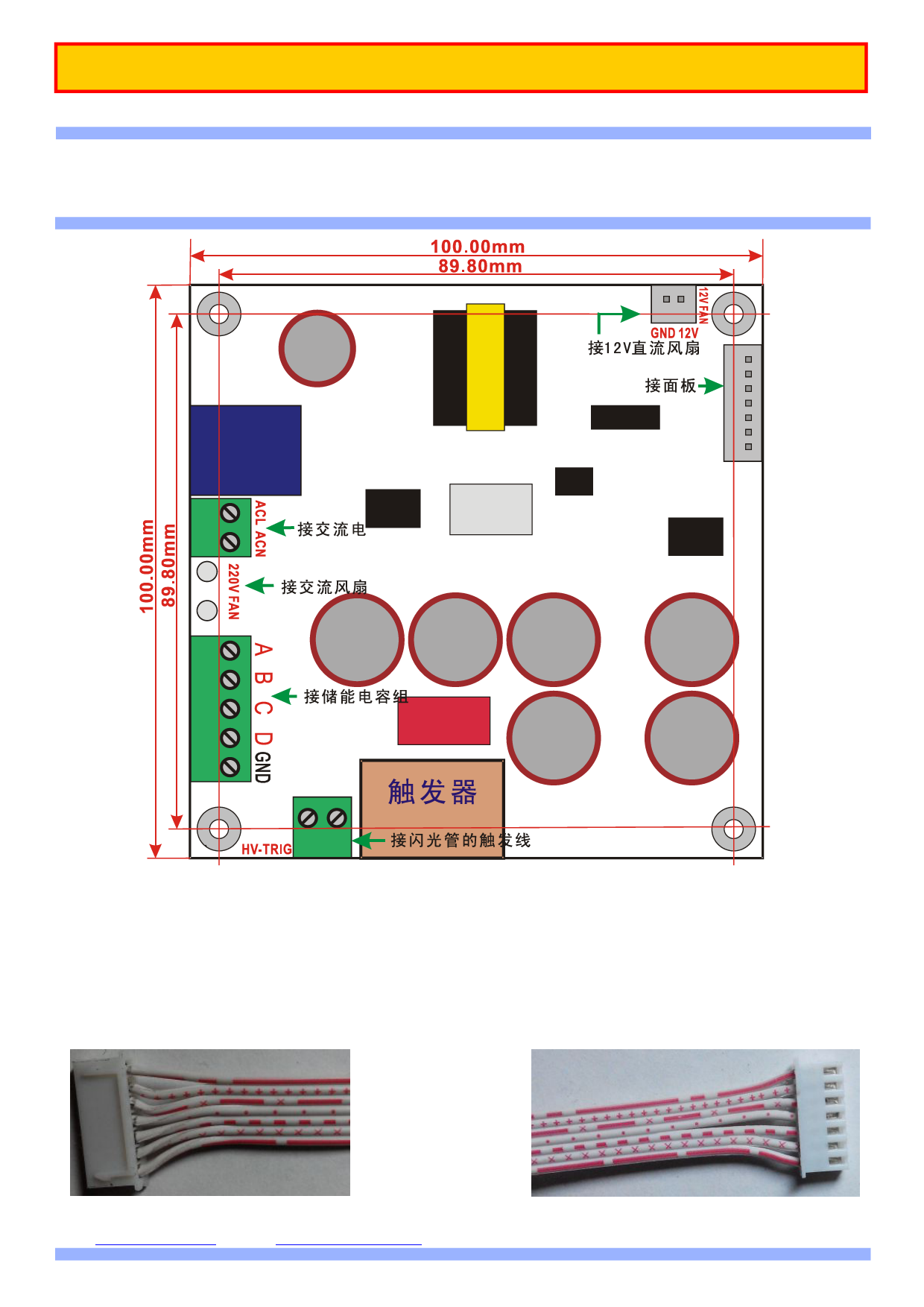

3、 接面板：使用 7 芯排线连接即可。制作排线时，插头一头正，一头反，如下图所示：
4、 闪光管的触发线连接：闪光管的触发线，即缠绕在闪光管上的细金属丝。当储能电容上的电压，满足闪光管的
