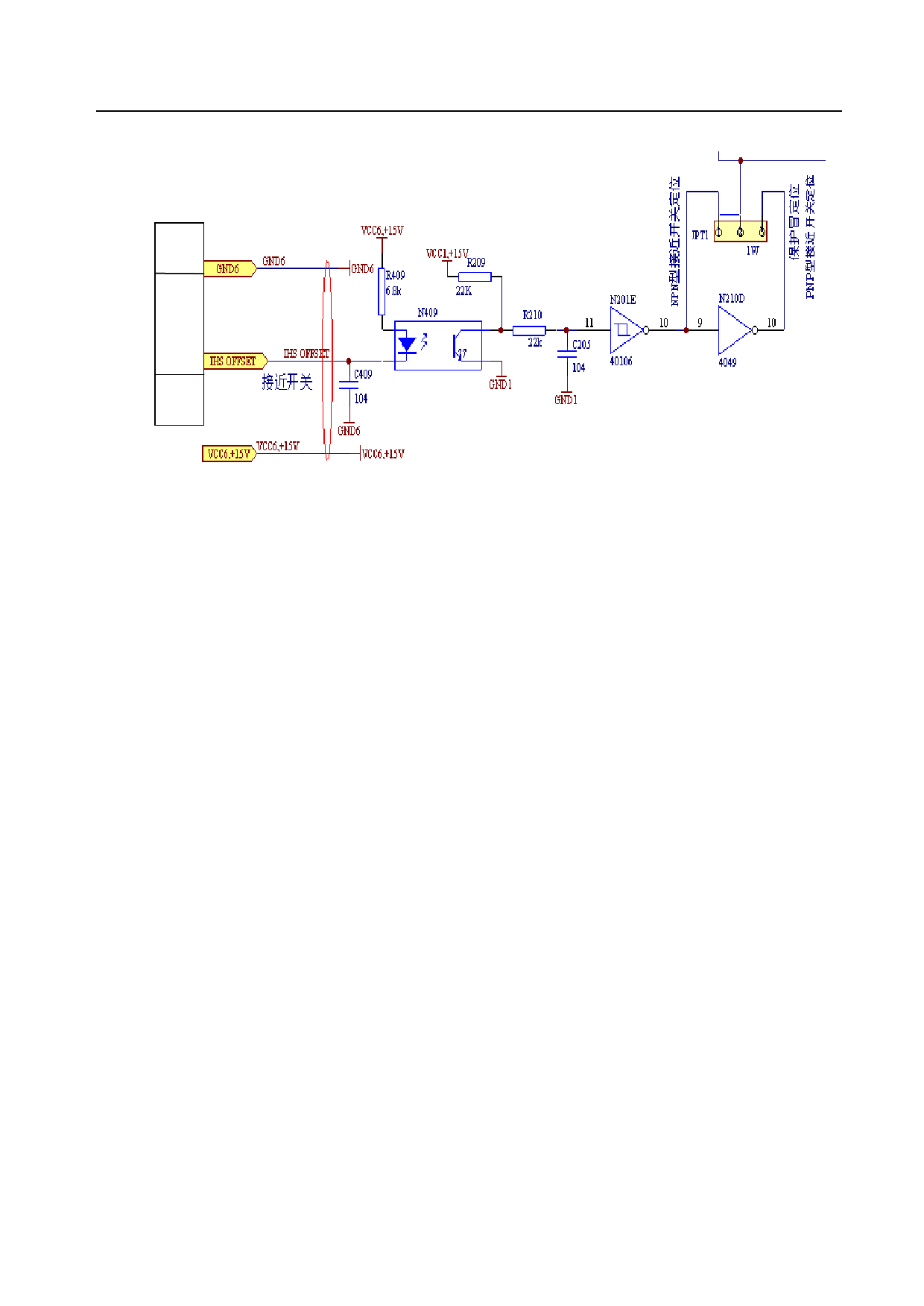

通过 3 芯航插（标号 switch IHS 连接到控制板的 JP3 接近开关定位接口，如下图所示：
JP3
1
2
3
1: 连接接近开关 GND 负极
2：连接到接近开关输出
3：连接接近开关 VCC 正极
6.7：弧压输入 ARC
接近开关定位接口
1：接分压板负极（需要连接）
2：接分压板正极（需要连接）
6.8：连接到工件 WORK: 使用保护帽定为时，连接到工件钢板上
6.9：连接到保护帽 SHIFT
使用保护帽定为时，连接到保护帽上，注意：要求保护帽必须和喷嘴不
通，如果相同，可能烧坏调高盒。
6.10：地线 GND:
使用 4mm²以上地线连接
6.11：连接到分压板、AC24V 输出 COM:
1 和 2：端子连接到分压板 AC24V 供电
3：
NC
第 11 页 共 14 页
